某公司机房与电源技术交流概述

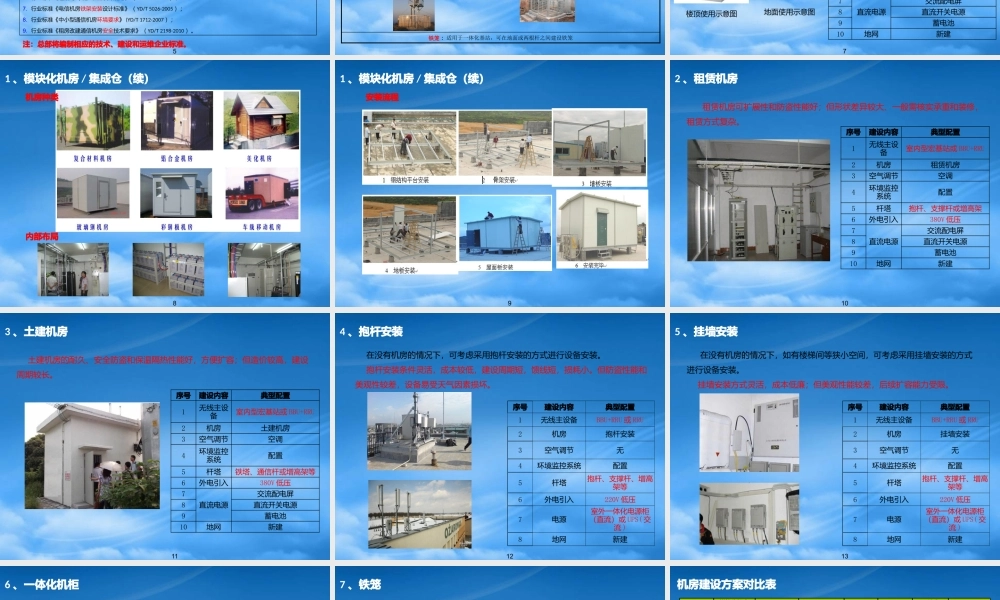

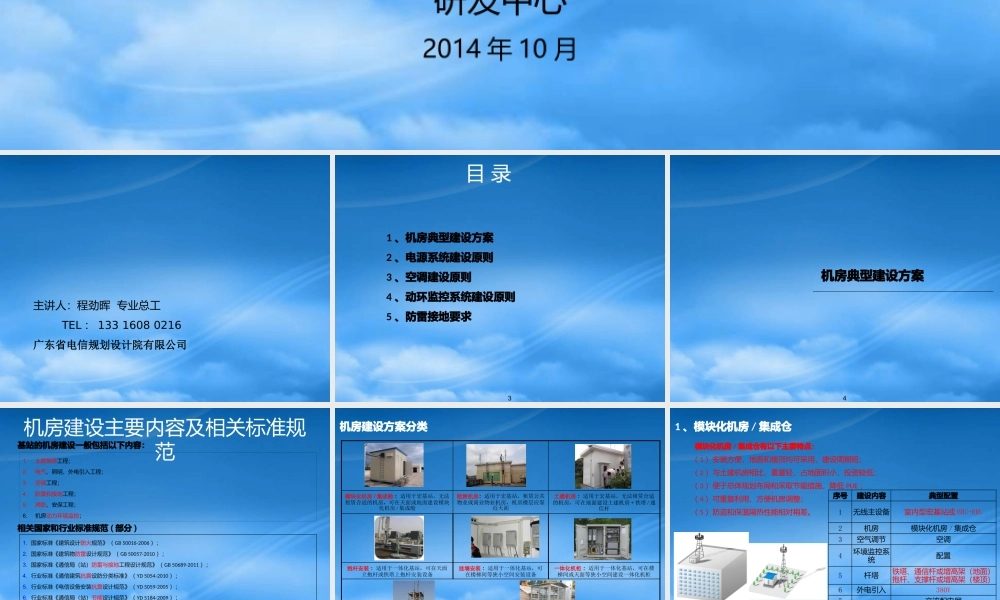

研发中心2014 年 10 月中国铁塔股份有限公司技术交流-- 机房与电源主讲人：程劲晖 专业总工 TEL ： 133 1608 0216广东省电信规划设计院有限公司 目 录1 、机房典型建设方案2 、电源系统建设原则3 、空调建设原则4 、动环监控系统建设原则5 、防雷接地要求3机房典型建设方案4机房建设主要内容及相关标准规范1.土建装修工程；2.电气、照明、外电引入工程；3.空调工程；4.防雷和接地工程；5.消防、安保工程；6.机房动力环境监控；基站的机房建设一般包括以下内容：相关国家和行业标准规范 ( 部分 )1. 国家标准《建筑设计防火规范》（ GB 50016-2006 ）；2. 国家标准《建筑物防雷设计规范》（ GB 50057-2010 ）；3. 国家标准《通信局（站）防雷与接地工程设计规范》（ GB 50689-2011 ）；4. 行业标准《通信建筑抗震设防分类标准》（ YD 5054-2010 ）；5. 行业标准《电信设备安装抗震设计规范》（ YD 5059-2005 ）；6. 行业标准《通信局（站）节能设计规范》（ YD 5184-2009 ）；7. 行业标准《电信机房铁架安装设计标准》（ YD/T 5026-2005 ）；8. 行业标准《中小型通信机房环境要求》 (YD/T 1712-2007 ）；9. 行业标准《租房改建通信机房安全技术要求》（ YD/T 2198-2010 ）。5注：总部将编制相应的技术、建设和运维企业标准。6机房建设方案分类模块化机房 / 集成舱 ：适用于宏基站，无法租赁合适的机房，可在天面或地面建设模块化机房 / 集成舱租赁机房：适用于宏基站，租赁公共物业或商业物业机房，机房楼层应靠近天面土建机房 ：适用于宏基站，无法租赁合适的机房，可在地面建设土建机房 + 铁塔 / 通信杆抱杆安装 ：适用于一体化基站，可在天面立抱杆或铁塔上抱杆安装设备挂墙安装 ：适用于一体化基站，可在楼梯间等狭小空间安装设备一体化机柜 ：适用于一体化基站，可在楼梯间或天面等狭小空间建设一体化机柜铁笼 ：适用于一体化基站，可在地面或两根杆之间建设铁笼 模块化机房 / 集成仓有以下主要特点： （ 1 ）安装方便，地面和楼顶均可采用，建设周期短； （ 2 ）与土建机房相比，重量轻，占地面积小，投资较低； （ 3 ）便于总体规划布局和采取节能措施，降低 PUE ； （ 4 ）可重复利用，方便机房调整； （ 5 ）防盗和保温隔热性能相对稍差。71 、模块化机房 / 集成仓序号建设内容典型配置1无线主设备室内型宏基站或 BBU+RRU2机房模块化机房 ...
