某公司基础所FTTH设计培训手册

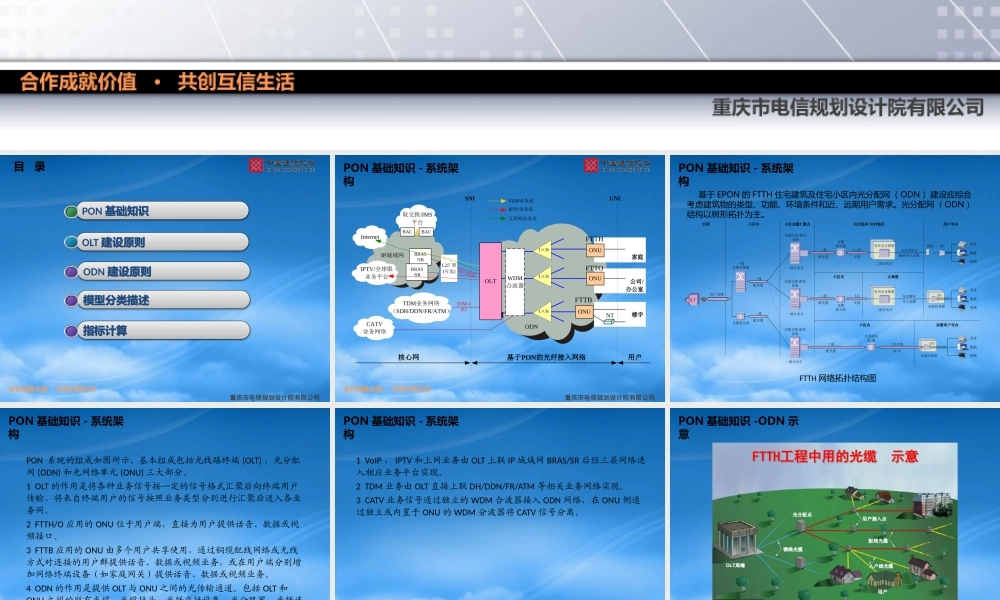

重庆市电信规划设计院有限公司基础所FTTH 设计培训手册合作成就价值 · 共创互信生活重庆市电信规划设计院有限公司目 录合作成就价值 · 共创互信生活重庆市电信规划设计院有限公司ODN 建设原则OLT 建设原则PON 基础知识模型分类描述指标计算PON 基础知识 - 系统架构合作成就价值 · 共创互信生活重庆市电信规划设计院有限公司ONU家庭公司/办公室楼宇SNIUNI基于PON的光纤接入网络核心网用户FTTHFTTOFTTBONUONUBRAS/SRIP城域网IPTV/全球眼业务平台Internet软交换/IMS平台CATV业务网络OLTBRAS/SRL2汇聚(可选)VOIP业务流IPTV业务流STM-1/E1BACBAC1×NTDM业务网络（SDH/DDN/FR/ATM）ODN1×N1×NWDM合波器互联网业务流GE/10GENT 基于 EPON 的 FTTH 住宅建筑及住宅小区内光分配网（ ODN ）建设应综合考虑建筑物的类型、功能、环境条件和近、远期用户需求。光分配网（ ODN ）结构以树形拓扑为主。室内光分路箱二级分光点SFU家庭信息箱用户光缆OLT小区内用户宅内一级分光点光缆接头盒光缆交接/配纤设备小区光缆汇聚点旧式里弄/农村地区视频数据语音单芯蝶形引入光缆SFU家庭信息箱视频数据语音SFU室外光分路箱视频数据语音自承式单芯蝶形引入光缆二级分光点光缆接头盒小区内别墅用户宅内XX局光缆交接/配纤设备面板光缆接头盒/箱二级配光缆公寓楼二级配光缆二级配光缆小区外一级光缆交接箱光缆接头盒一级配光缆一级配光缆2-4芯光缆一级分光点光缆交接/配纤设备4芯光缆一级分光点2芯光缆接1芯FTTH 网络拓扑结构图 PON 基础知识 - 系统架构PON 系统的组成如图所示，基本组成包括光线路终端 (OLT) 、光分配网 (ODN) 和光网络单元 (ONU) 三大部分。 1 OLT 的作用是将各种业务信号按一定的信号格式汇聚后向终端用户传输、将来自终端用户的信号按照业务类型分别进行汇聚后送入各业务网。 2 FTTH/O 应用的 ONU 位于用户端，直接为用户提供话音、数据或视频接口。 3 FTTB 应用的 ONU 由多个用户共享使用，通过铜缆配线网络或无线方式对连接的用户群提供话音、数据或视频业务，或在用户端分别增加网络终端设备（如家庭网关）提供话音、数据或视频业务。4 ODN 的作用是提供 OLT 与 ONU 之间的光传输通道。包括 OLT 和ONU 之间的所有光缆、光缆接头、光纤交接设备、光分路器、光纤连接器等无源光器件组成。 ODN 宜采用星型结构或树型结构。PON 基础知识 - 系统架构1 VoIP 、 IPTV 和上网业务由 OLT...
