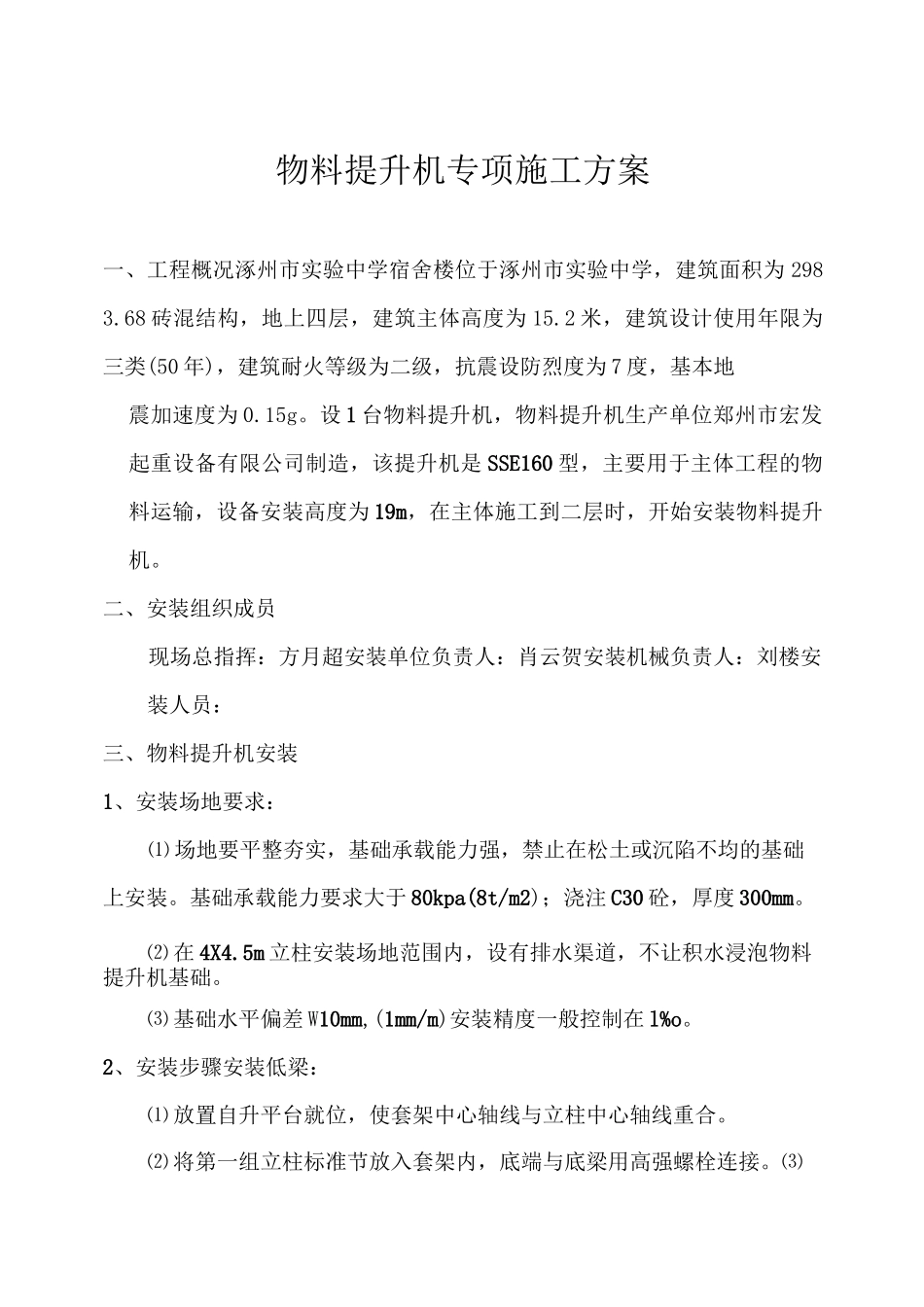

物料提升机专项施工方案【最新】

物料提升机专项施工方案一、工程概况涿州市实验中学宿舍楼位于涿州市实验中学，建筑面积为 2983.68 砖混结构，地上四层，建筑主体高度为 15.2 米，建筑设计使用年限为三类(50 年)，建筑耐火等级为二级，抗震设防烈度为 7 度，基本地震加速度为 0.15g。设 1 台物料提升机，物料提升机生产单位郑州市宏发起重设备有限公司制造，该提升机是 SSE160 型，主要用于主体工程的物料运输，设备安装高度为 19m，在主体施工到二层时，开始安装物料提升机。二、安装组织成员现场总指挥：方月超安装单位负责人：肖云贺安装机械负责人：刘楼安装人员：三、物料提升机安装1、安装场地要求：⑴ 场地要平整夯实，基础承载能力强，禁止在松土或沉陷不均的基础上安装。基础承载能力要求大于 80kpa(8t/m2)；浇注 C30 砼，厚度 300mm。⑵ 在 4X4.5m 立柱安装场地范围内，设有排水渠道，不让积水浸泡物料提升机基础。⑶ 基础水平偏差 W10mm,(1mm/m)安装精度一般控制在 l%o。2、安装步骤安装低梁：⑴ 放置自升平台就位，使套架中心轴线与立柱中心轴线重合。⑵ 将第一组立柱标准节放入套架内，底端与底梁用高强螺栓连接。⑶将提升滑轮置于安装好的两立柱顶端。⑷ 把手动卷扬机钢丝绳放松，分别悬挂在两个提升滑轮上，并按规定的绕绳方式穿好提升钢丝绳。⑸ 将把杆安装在自升平台上。⑹ 利用手动卷扬机提升自升平台，直到平台上平面与立柱顶平面平齐后，取下提升滑轮置于平台上。⑺ 利用把杆安装好第二组标准节，并将提升滑轮置于第二组标准节顶部。⑻ 利用手动卷扬机提升自升平台，直到平台上平面与立柱顶平面平齐后，取下提升滑轮置于平台上。⑼ 安装斜撑杆和附墙装置，附墙装置一定要严格按照设计要求设置，并紧固好所有高强螺栓，检查安装好的标准节，调整垂直偏差，直至达到符合要求为止。3、安装卷扬机⑴ 选择好安装位置，控制好安装距离，卷扬机安装在距离物料提升底部定滑轮 15 倍滚筒宽度的地方，并对机座进行固定。采用 8 根 1m 长① 28 螺纹钢筋直接打入地下，使机座滚筒与底部定滑轮中的钢丝绳成 90 度垂直状态。把地锚钢丝绳和机底座用不少于 6 个的 U 型夹紧固好。地锚拉力不小于 2KN,地锚埋设见构造施工图。滚筒上设防止钢丝绳出槽装置。⑵ 放进吊篮，按图所示穿绕钢丝绳，安装好联动安全装置，紧固好每一个 U 型夹，U 型夹马鞍件一定要安装在主受力绳一侧，不能反向安装。（此时，物料提升机已基本安装...
