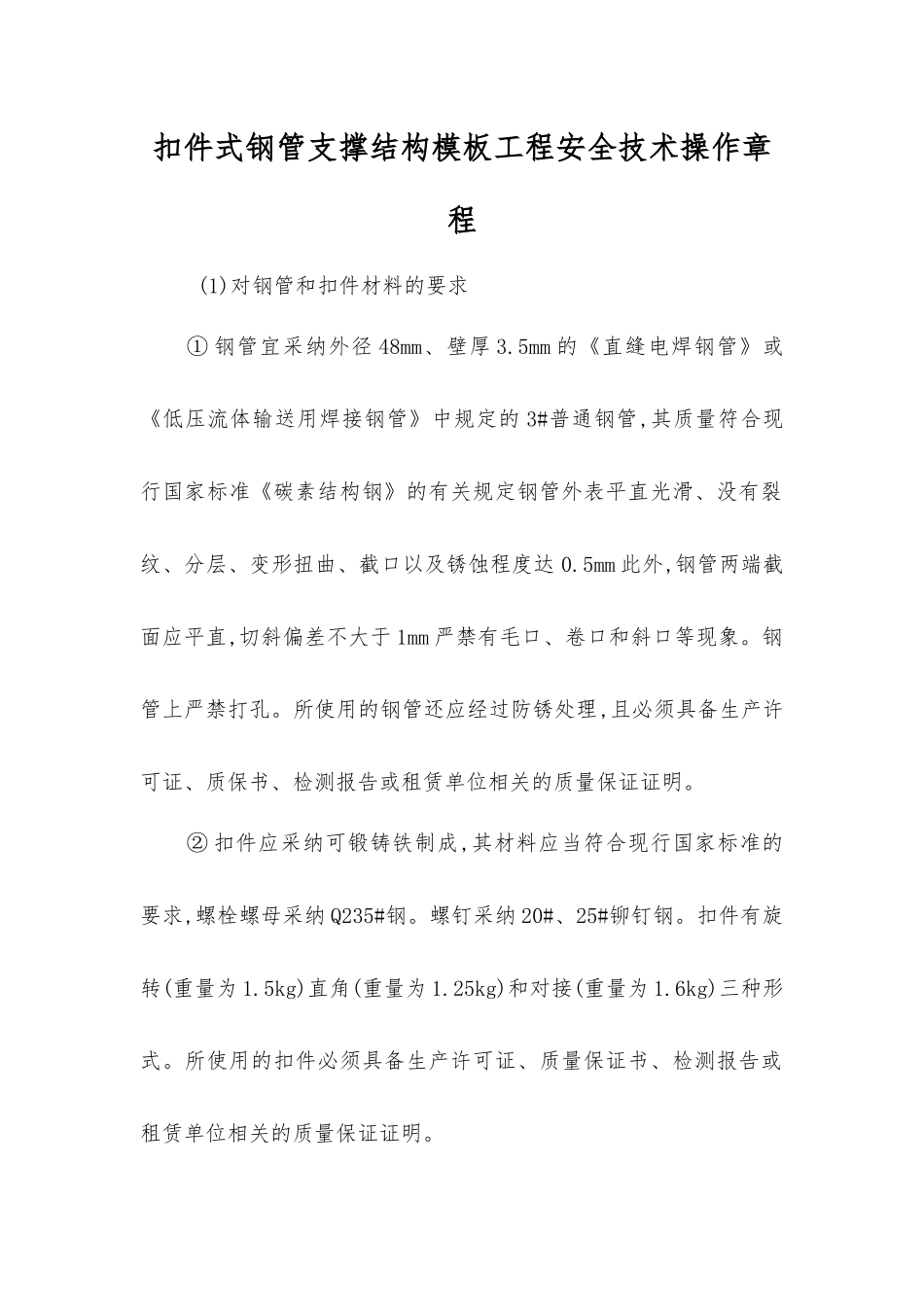

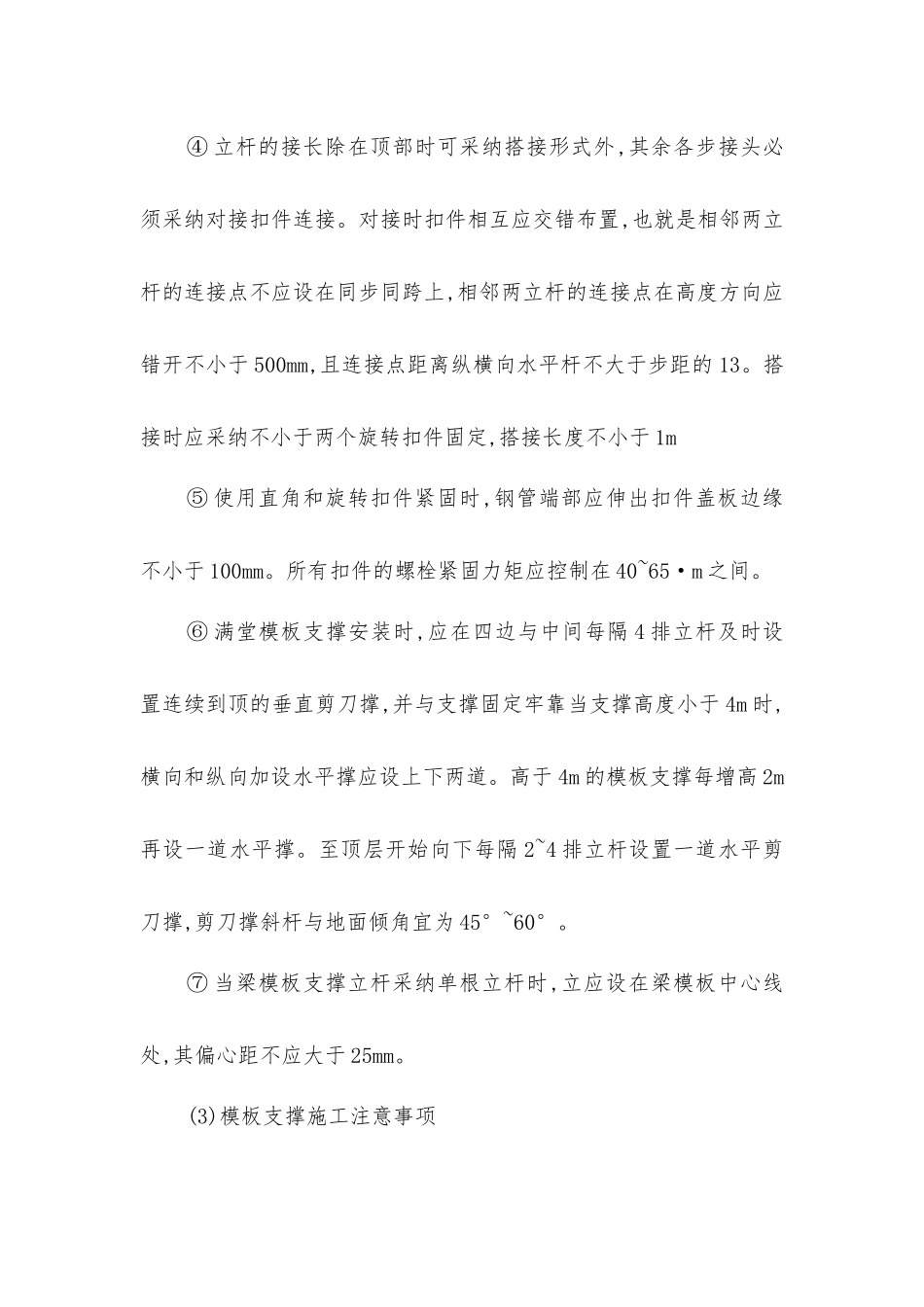

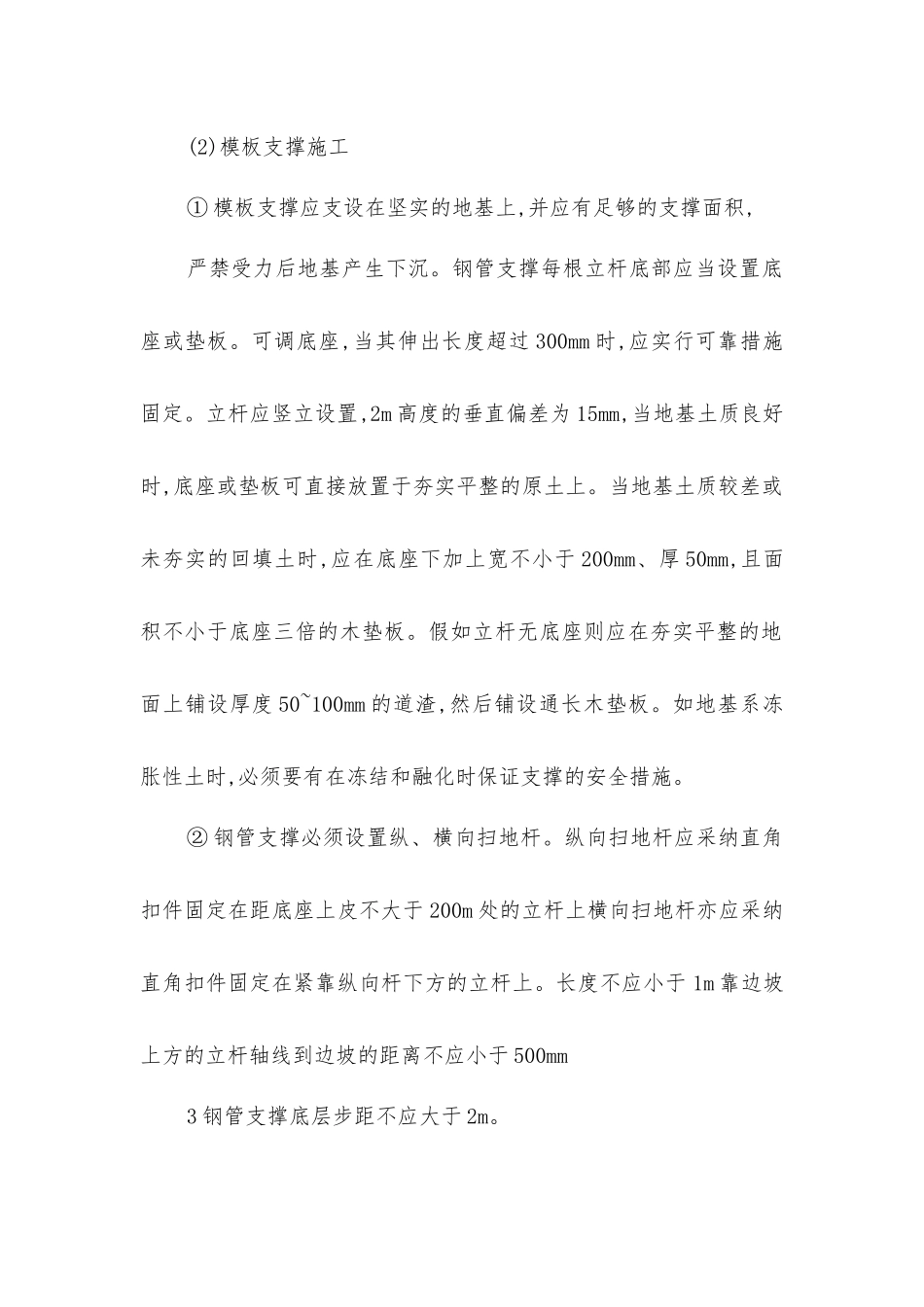

扣件式钢管支撑结构模板工程安全技术操作章程 (1)对钢管和扣件材料的要求① 钢管宜采纳外径 48mm、壁厚 3.5mm 的《直缝电焊钢管》或《低压流体输送用焊接钢管》中规定的 3#普通钢管,其质量符合现行国家标准《碳素结构钢》的有关规定钢管外表平直光滑、没有裂纹、分层、变形扭曲、截口以及锈蚀程度达 0.5mm 此外,钢管两端截面应平直,切斜偏差不大于 1mm 严禁有毛口、卷口和斜口等现象。钢管上严禁打孔。所使用的钢管还应经过防锈处理,且必须具备生产许可证、质保书、检测报告或租赁单位相关的质量保证证明。② 扣件应采纳可锻铸铁制成,其材料应当符合现行国家标准的要求,螺栓螺母采纳 Q235#钢。螺钉采纳 20#、25#铆钉钢。扣件有旋转(重量为 1.5kg)直角(重量为 1.25kg)和对接(重量为 1.6kg)三种形式。所使用的扣件必须具备生产许可证、质量保证书、检测报告或租赁单位相关的质量保证证明。(2)模板支撑施工① 模板支撑应支设在坚实的地基上,并应有足够的支撑面积,严禁受力后地基产生下沉。钢管支撑每根立杆底部应当设置底座或垫板。可调底座,当其伸出长度超过 300mm 时,应实行可靠措施固定。立杆应竖立设置,2m 高度的垂直偏差为 15mm,当地基土质良好时,底座或垫板可直接放置于夯实平整的原土上。当地基土质较差或未夯实的回填土时,应在底座下加上宽不小于 200mm、厚 50mm,且面积不小于底座三倍的木垫板。假如立杆无底座则应在夯实平整的地面上铺设厚度 50~100mm 的道渣,然后铺设通长木垫板。如地基系冻胀性土时,必须要有在冻结和融化时保证支撑的安全措施。② 钢管支撑必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座上皮不大于 200m 处的立杆上横向扫地杆亦应采纳直角扣件固定在紧靠纵向杆下方的立杆上。长度不应小于 1m 靠边坡上方的立杆轴线到边坡的距离不应小于 500mm3 钢管支撑底层步距不应大于 2m。④ 立杆的接长除在顶部时可采纳搭接形式外,其余各步接头必须采纳对接扣件连接。对接时扣件相互应交错布置,也就是相邻两立杆的连接点不应设在同步同跨上,相邻两立杆的连接点在高度方向应错开不小于 500mm,且连接点距离纵横向水平杆不大于步距的 13。搭接时应采纳不小于两个旋转扣件固定,搭接长度不小于 1m⑤ 使用直角和旋转扣件紧固时,钢管端部应伸出扣件盖板边缘不小于 100mm。所有扣件的螺栓紧固力矩应控制在 40~65·m 之间。⑥ 满堂模板支撑安装时,应在四边与中间每隔 4 排立杆及时...
