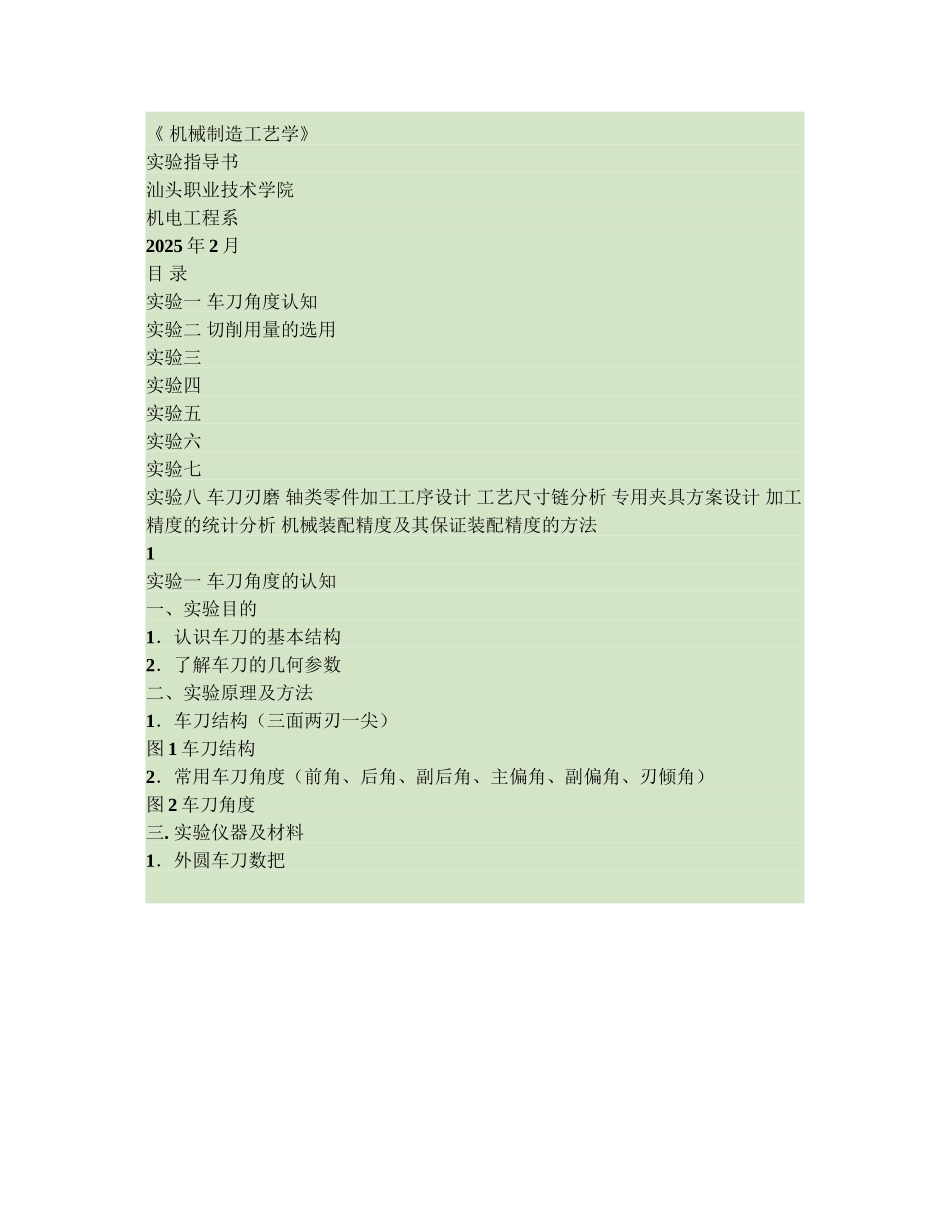

机械制造工艺学试验参考指导书 《 机械制造工艺学》实验指导书汕头职业技术学院机电工程系2025 年 2 月 目 录 实验一 车刀角度认知 实验二 切削用量的选用实验三实验四实验五实验六实验七 实验八 车刀刃磨 轴类零件加工工序设计 工艺尺寸链分析 专用夹具方案设计 加工 精度的统计分析 机械装配精度及其保证装配精度的方法1 实验一 车刀角度的认知一、实验目的1．认识车刀的基本结构2．了解车刀的几何参数二、实验原理及方法1．车刀结构（三面两刃一尖）图 1 车刀结构2．常用车刀角度（前角、后角、副后角、主偏角、副偏角、刃倾角）图 2 车刀角度三. 实验仪器及材料1．外圆车刀数把2四、实验步骤1．对比图 1‘’认识并牢记 三面两刃一尖 及其所在位置和结构特点，学生互相提问。2．根据图 2 认识、掌握车刀的 6 个常用角度（前角、后角、副后角、主偏角、副偏角、刃倾角）。五、实验要求要求每个学生画车刀的常用角度，画在作业（或实验报告）上。六、思考1、粗车外圆时，如何选择刀具角度？3 实验二 切削用量的选择一、实验目的1．掌握切削用量三要素概念2．了解并掌握切削三要素与切削加工质量的关系二、实验原理及方法切削三要素切削速度 Vc: 主运动的线速度，单位磨削速度用为 m/s，其他加工的切削速度习惯用 m/min，主运动是旋转运动时，切削速度计算公式为 vcπdn1000。进给量 f：工件或刀具每转一周，刀具沿进给方向与工件的相对位移。单位是mm/r。背吃刀量 asp：工件已加工表面和待加工表面之间的垂直距离(主切削刃与工件过渡表面的瞬时接触长度在垂直于基点工作平面的方向上测量的大小)三、实验步骤播放数控铣削的各工序切削用量的视频1 粗加工的切削用量视频2 半精加工的切削用量视频3 精加工的切削用量视频四、实验要求学会分析不同加工阶段，讨论切削用量的选择。五、思考1 、考虑刀具耐用度和加工质量前提下，如何合理选择切削用量三要素？ 4 实验三 车刀刃磨一、实验目的1．加深对车刀几何参数的掌握和理解2．掌握车刀刃磨的基本操作法律规范二、实验原理及方法1．车刀基本几何参数包括：三面两刃一尖、6 个常用角度。2．利用砂轮对车刀的三个面（前刀面、后刀面、副后刀面）进行磨削，并使 6个常用角度满足加工要求。三、实验仪器及材料1．砂轮机2．外圆车刀四、实验步骤1．说明操作安全及相关注意事项2．介绍砂轮机的结构及特点3．演示车刀刃磨过程包括：站立姿势、车刀摆放...
