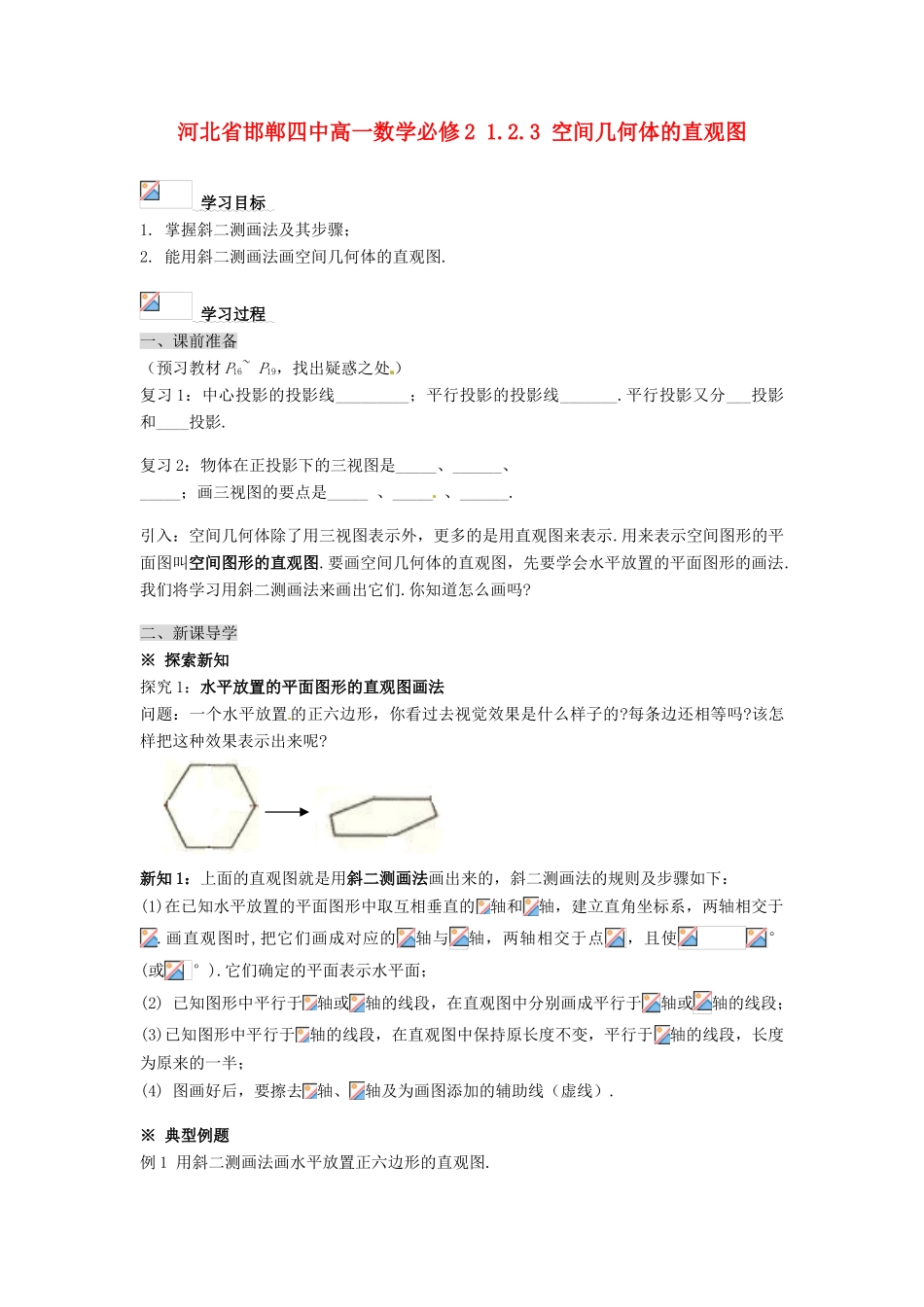

河北省邯郸四中高一数学必修 2 1.2.3 空间几何体的直观图 学习目标 1. 掌握斜二测画法及其步骤;2. 能用斜二测画法画空间几何体的直观图. 学习过程 一、课前准备(预习教材 P16~ P19,找出疑惑之处 )复习 1:中心投影的投影线_________;平行投影的投影线_______.平行投影又分___投影和____投影.复习 2:物体在正投影下的三视图是_____、______、_____;画三视图的要点是_____ 、_____ 、______.引入:空间几何体除了用三视图表示外,更多的是用直观图来表示.用来表示空间图形的平面图叫空间图形的直观图.要画空间几何体的直观图,先要学会水平放置的平面图形的画法.我们将学习用斜二测画法来画出它们.你知道怎么画吗?二、新课导学※ 探索新知探究 1:水平放置的平面图形的直观图画法问题:一个水平放置 的正六边形,你看过去视觉效果是什么样子的?每条边还相等吗?该怎样把这种效果表示出来呢? 新知 1:上面的直观图就是用斜二测画法画出来的,斜二测画法的规则及步骤如下:(1)在已知水平放置的平面图形中取互相垂直的轴和轴,建立直角坐标系,两轴相交于.画直观图时,把它们画成对应的轴与轴,两轴相交于点,且使°(或°).它们确定的平面表示水平面;(2) 已知图形中平行于轴或轴的线段,在直观图中分别画成平行于轴或轴的线段;(3)已知图形中平行于轴的线段,在直观图中保持原长度不变,平行于轴的线段,长度为原来的一半;(4) 图画好后,要擦去轴、轴及为画图添加的辅助线(虚线).※ 典型例题例 1 用斜二测画法画水平放置正六边形的直观图.讨论:把一个圆水平放置,看起来象个什么图形?它的直观图如 何画?结论:水平放置的圆的直观图是个椭圆,通常用椭圆模板来画.探究 2:空间几何体的直观图画法问题:斜二测画法也能画空间几何体的直观图,和平面图形比较,空间几何体多了一个“高”,你知道画图时该怎么处理吗?例 2 用斜二测画法画长 4cm、宽 3cm、高 2cm 的长方体的直观图.新知 2:用斜二测画法画空间几何体的直观图时,通常要建立三条轴:轴,轴,轴;它们相交于点,且°,°;空间几何体的底面作图与水平放置的平面图形作法一样,即图形中平行于轴的线段保持长度不变,平行于轴的线段长度为原来的一半,但空间几何体的“高”,即平行于轴的线段,保持长度不变.※ 动手试试练 1. 用斜二测画法画底面半径为 4,高为 3的圆柱.例 3 如下图,是一个空间几何体的三视图,请用斜二测画法画出它的直观...
