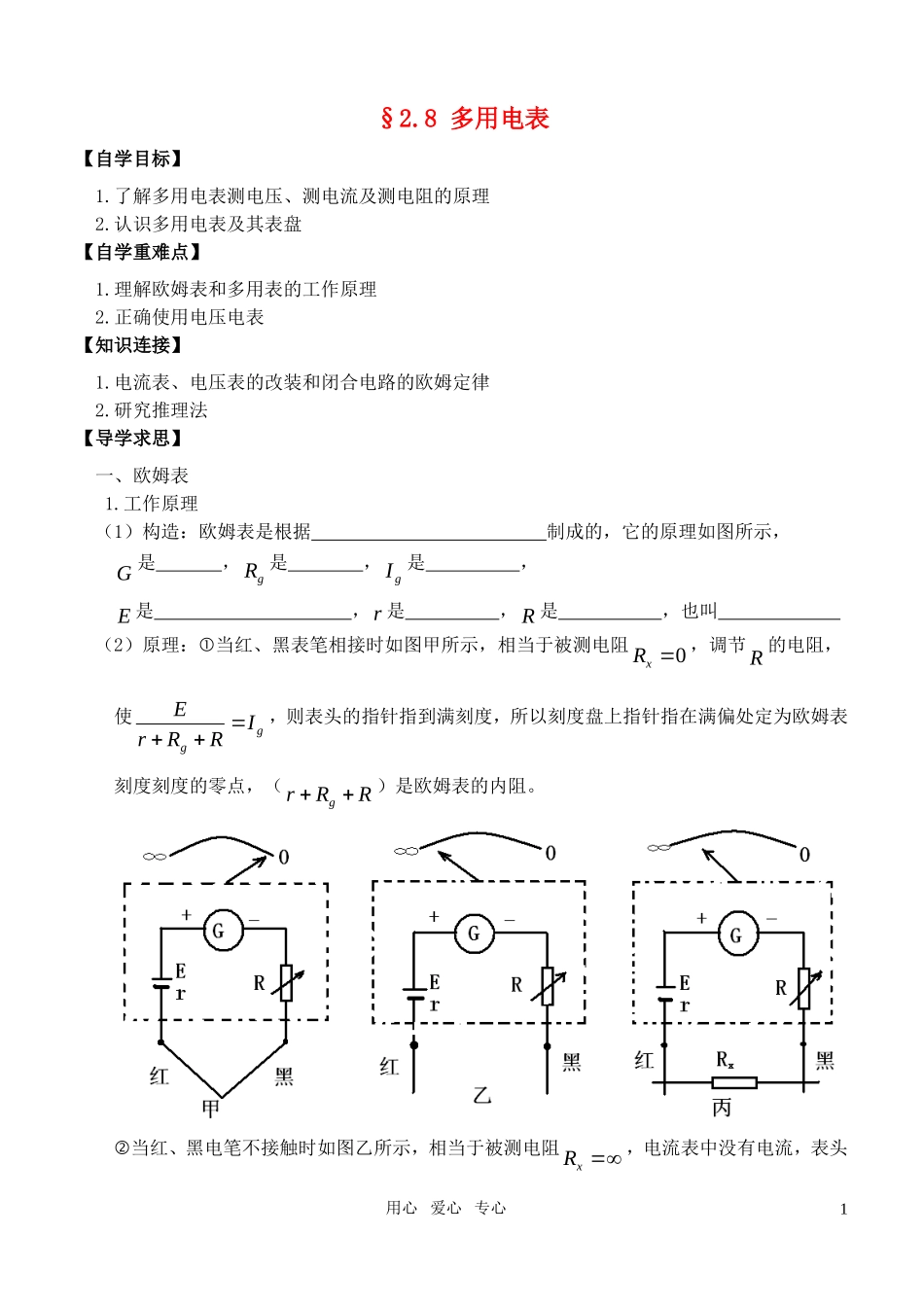

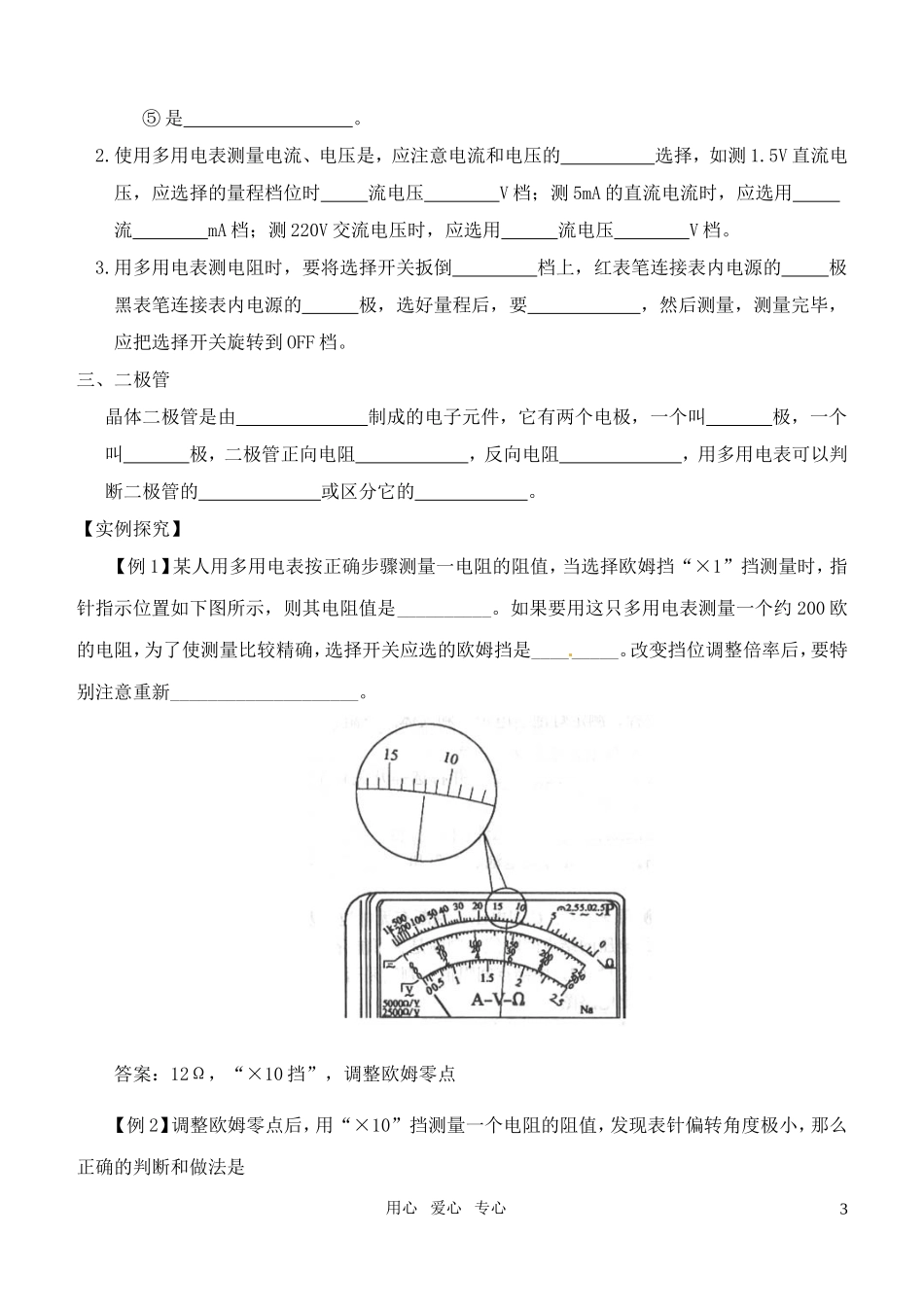

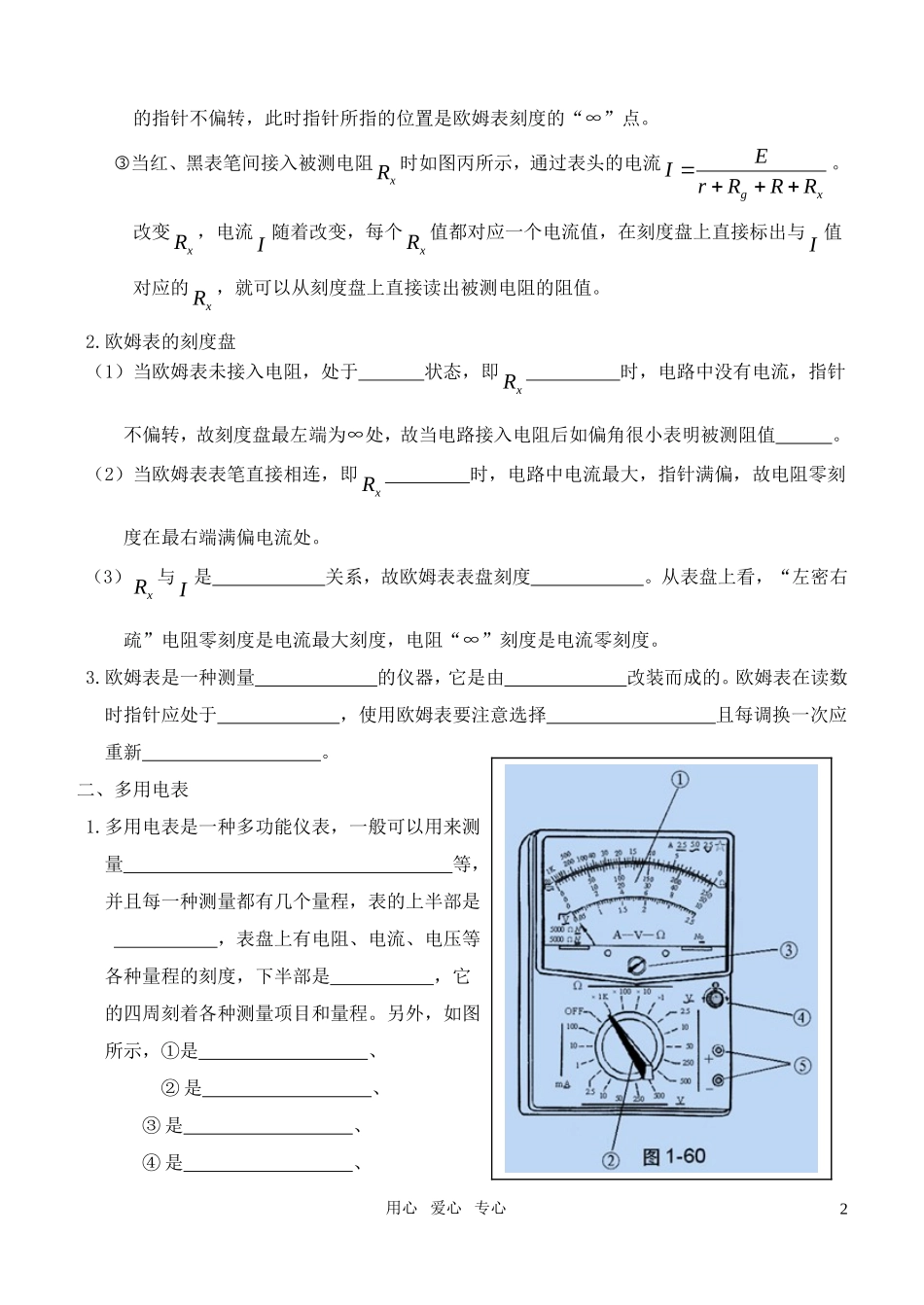

§2.8 多用电表【自学目标】 1.了解多用电表测电压、测电流及测电阻的原理 2.认识多用电表及其表盘【自学重难点】 1.理解欧姆表和多用表的工作原理 2.正确使用电压电表【知识连接】 1.电流表、电压表的改装和闭合电路的欧姆定律 2.研究推理法【导学求思】 一、欧姆表 1.工作原理 （1）构造：欧姆表是根据 制成的，它的原理如图所示， G 是 ，gR 是 ，gI 是 ， E 是 ，r 是 ， R 是 ，也叫 （2）原理：当红、黑表笔相接时如图甲所示，相当于被测电阻0xR，调节 R 的电阻，使ggIRRrE，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为欧姆表刻度刻度的零点，（RRrg ）是欧姆表的内阻。当红、黑电笔不接触时如图乙所示，相当于被测电阻xR，电流表中没有电流，表头用心 爱心 专心1 的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”点。当红、黑表笔间接入被测电阻xR 时如图丙所示，通过表头的电流xgRRRrEI。 改变xR ，电流 I 随着改变，每个xR 值都对应一个电流值，在刻度盘上直接标出与 I 值 对应的xR ，就可以从刻度盘上直接读出被测电阻的阻值。 2.欧姆表的刻度盘 （1）当欧姆表未接入电阻，处于 状态，即xR 时，电路中没有电流，指针 不偏转，故刻度盘最左端为∞处，故当电路接入电阻后如偏角很小表明被测阻值 。 （2）当欧姆表表笔直接相连，即xR 时，电路中电流最大，指针满偏，故电阻零刻 度在最右端满偏电流处。 （3）xR 与 I 是 关系，故欧姆表表盘刻度 。从表盘上看，“左密右 疏”电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度。 3.欧姆表是一种测量 的仪器，它是由 改装而成的。欧姆表在读数 时指针应处于 ，使用欧姆表要注意选择 且每调换一次应 重新 。二、多用电表 1.多用电表是一种多功能仪表，一般可以用来测 量 等， 并且每一种测量都有几个量程，表的上半部是 ，表盘上有电阻、电流、电压等 各种量程的刻度，下半部是 ，它 的四周刻着各种测量项目和量程。另外，如图 所示，①是 、 ② 是 、 ③ 是 、 ④ 是 、用心 爱心 专心2 ⑤ 是 。 2.使用多用电表测量电流、电压是，应注意电流和电压的 选择，如测 1.5V 直流电压，应选择的量程档位时 流电压 V 档；测 5mA 的直流电流时，应选用 流 mA 档；测 220V 交流电压时，应选用 流电压 V 档。 3.用多用电表测电阻...
