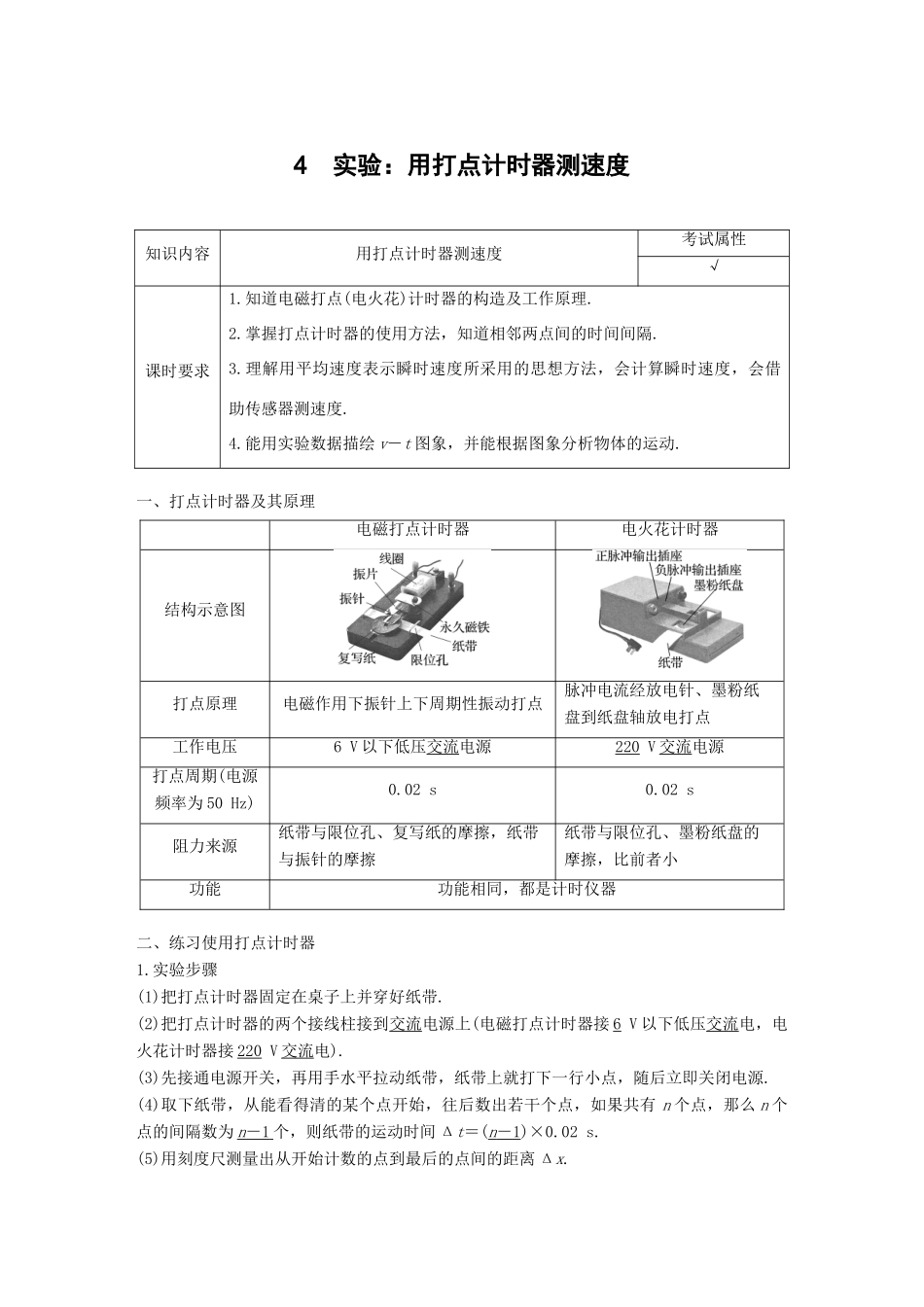

4 实验：用打点计时器测速度知识内容用打点计时器测速度考试属性√课时要求1.知道电磁打点(电火花)计时器的构造及工作原理.2.掌握打点计时器的使用方法，知道相邻两点间的时间间隔.3.理解用平均速度表示瞬时速度所采用的思想方法，会计算瞬时速度，会借助传感器测速度.4.能用实验数据描绘 v－t 图象，并能根据图象分析物体的运动.一、打点计时器及其原理电磁打点计时器电火花计时器结构示意图打点原理电磁作用下振针上下周期性振动打点脉冲电流经放电针、墨粉纸盘到纸盘轴放电打点工作电压6 V 以下低压交流电源220 V 交流电源打点周期(电源频率为 50 Hz)0.02 s0.02 s阻力来源纸带与限位孔、复写纸的摩擦，纸带与振针的摩擦纸带与限位孔、墨粉纸盘的摩擦，比前者小功能功能相同，都是计时仪器二、练习使用打点计时器1.实验步骤(1)把打点计时器固定在桌子上并穿好纸带.(2)把打点计时器的两个接线柱接到交流电源上(电磁打点计时器接 6 V 以下低压交流电，电火花计时器接 220 V 交流电).(3)先接通电源开关，再用手水平拉动纸带，纸带上就打下一行小点，随后立即关闭电源.(4)取下纸带，从能看得清的某个点开始，往后数出若干个点，如果共有 n 个点，那么 n 个点的间隔数为 n － 1 个，则纸带的运动时间 Δt＝(n － 1 )×0.02 s.(5)用刻度尺测量出从开始计数的点到最后的点间的距离 Δx.(6)利用公式 v＝计算出纸带在这段时间内的平均速度.2.注意事项(1) 打点前，应使物体停在靠近(填“靠近”或“远离”)打点计时器的位置. (2) 打点时，应先接通电源，待打点计时器打点稳定后，再拉动纸带.(3)打点计时器不能连续工作太长时间，打点之后应立即关闭电源.(4)对纸带进行测量时，不要分段测量各段的位移，正确的做法是一次测量完毕(可先统一测量出各个计数点到起始点 O 之间的距离).读数时应估读到毫米的下一位.三、用打点计时器测量瞬时速度1.原理纸带上某一位置的瞬时速度，可以粗略地由包含这一位置在内的一小段位移 Δx 内的平均速度表示，即根据 v＝，当 Δt 或 Δx 较小时，用这个平均速度代表纸带经过该位置的瞬时速度.如图 1 所示，E 点的瞬时速度可用 D、F 两点间的平均速度代表，即 vE＝.图 12.数据处理(1)测量：把纸带上能看得清的某个点作为起始点 O，以后的点分别标上 A、B、C、D……，如图 2 所示，依次测出各点到 O 点的距离，再算出 OA、AB、BC……的距离 x1、x2、x3…….图 2(2)...
