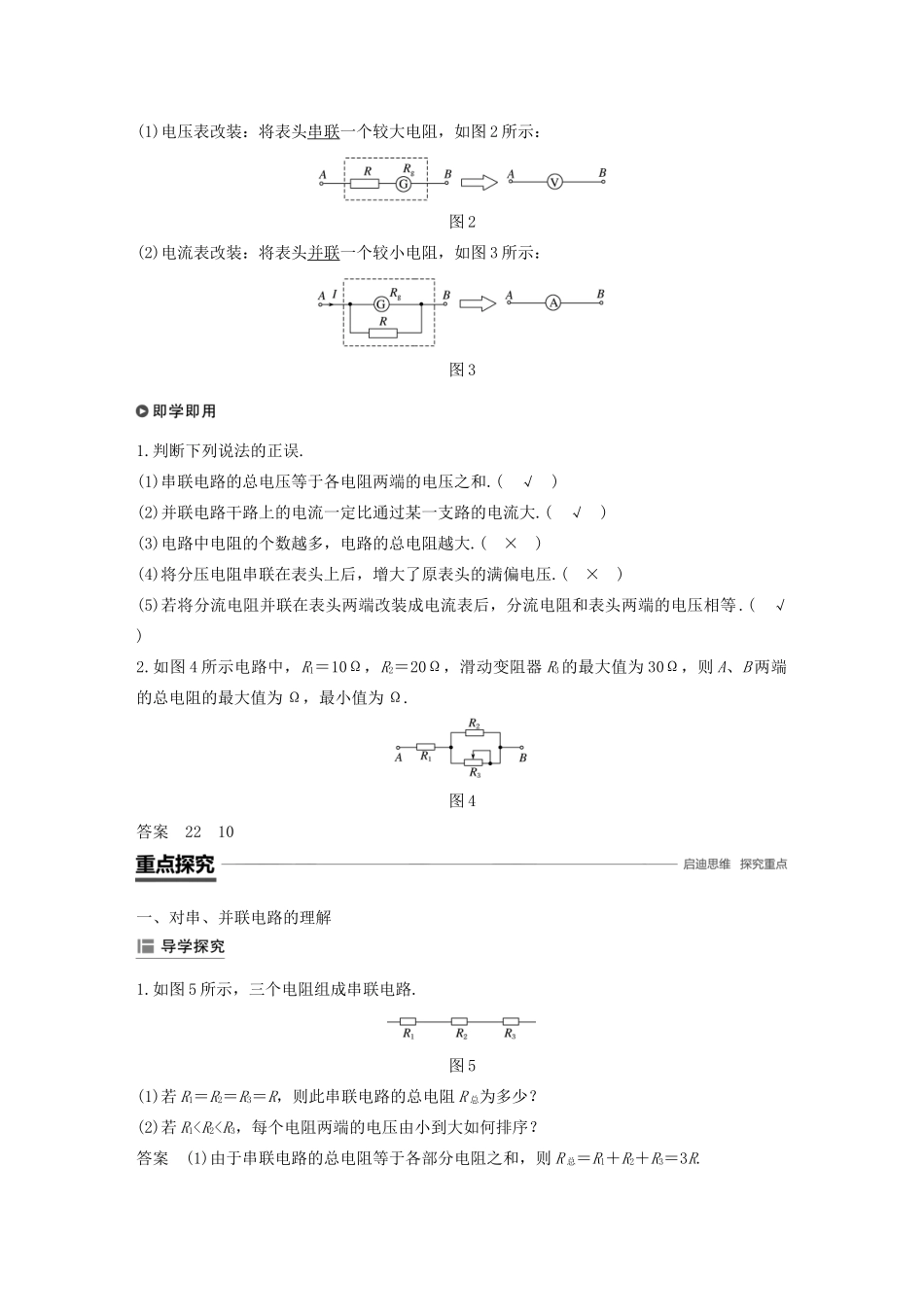

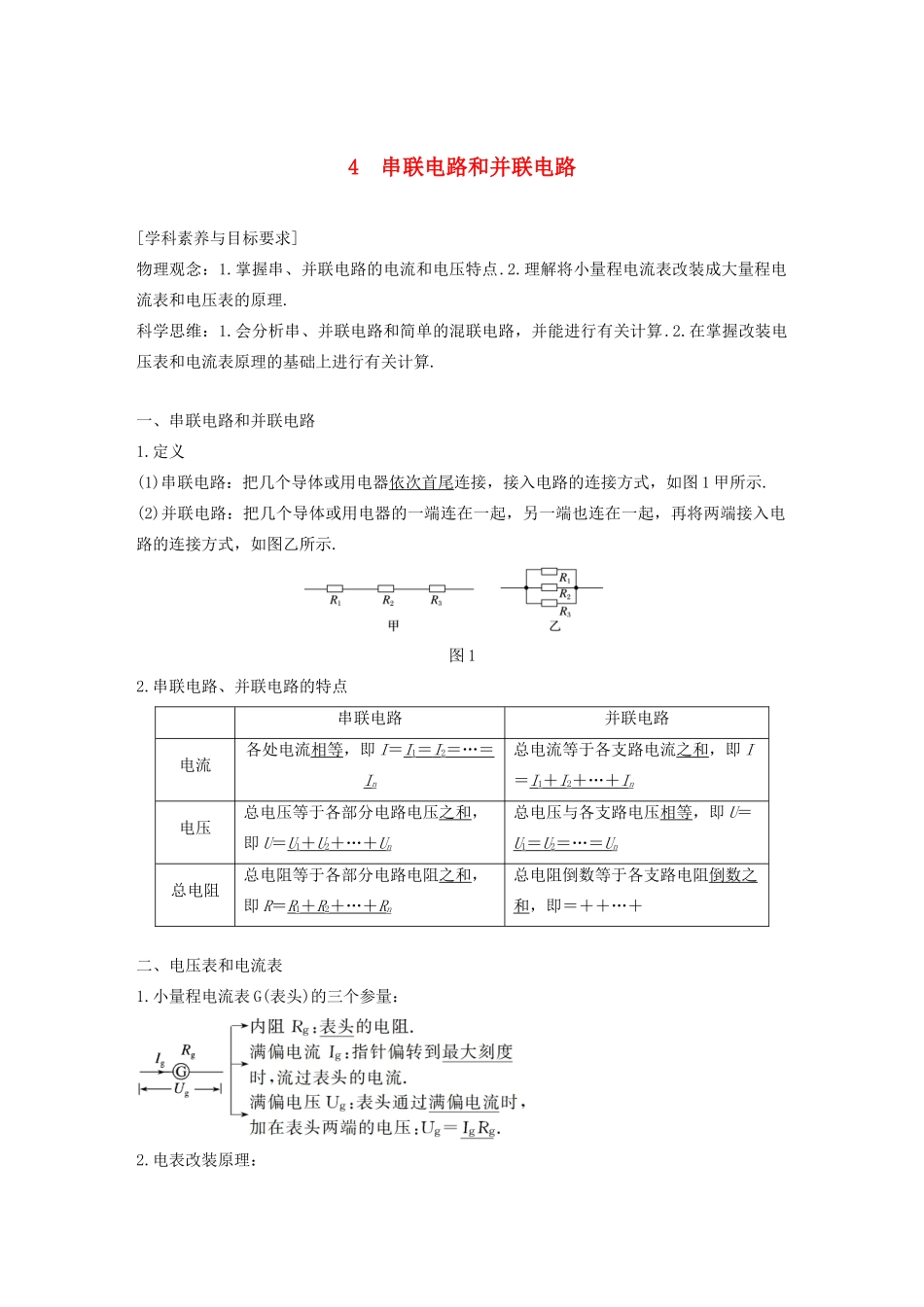

4 串联电路和并联电路[学科素养与目标要求]物理观念:1.掌握串、并联电路的电流和电压特点.2.理解将小量程电流表改装成大量程电流表和电压表的原理.科学思维:1.会分析串、并联电路和简单的混联电路,并能进行有关计算.2.在掌握改装电压表和电流表原理的基础上进行有关计算.一、串联电路和并联电路1.定义(1)串联电路:把几个导体或用电器依次首尾连接,接入电路的连接方式,如图 1 甲所示.(2)并联电路:把几个导体或用电器的一端连在一起,另一端也连在一起,再将两端接入电路的连接方式,如图乙所示.图 12.串联电路、并联电路的特点串联电路并联电路电流各处电流相等,即 I=I1= I 2=…=In总电流等于各支路电流之和,即 I=I1+ I 2+…+ I n电压总电压等于各部分电路电压之和,即 U=U1+ U 2+…+ U n总电压与各支路电压相等,即 U=U1= U 2=…= U n总电阻总电阻等于各部分电路电阻之和,即 R=R1+ R 2+…+ R n总电阻倒数等于各支路电阻倒数之和,即=++…+二、电压表和电流表1.小量程电流表 G(表头)的三个参量:2.电表改装原理:(1)电压表改装:将表头串联一个较大电阻,如图 2 所示:图 2(2)电流表改装:将表头并联一个较小电阻,如图 3 所示:图 31.判断下列说法的正误.(1)串联电路的总电压等于各电阻两端的电压之和.( √ )(2)并联电路干路上的电流一定比通过某一支路的电流大.( √ )(3)电路中电阻的个数越多,电路的总电阻越大.( × )(4)将分压电阻串联在表头上后,增大了原表头的满偏电压.( × )(5)若将分流电阻并联在表头两端改装成电流表后,分流电阻和表头两端的电压相等 .( √ )2.如图 4 所示电路中,R1=10Ω,R2=20Ω,滑动变阻器 R3的最大值为 30Ω,则 A、B 两端的总电阻的最大值为 Ω,最小值为 Ω.图 4答案 22 10一、对串、并联电路的理解1.如图 5 所示,三个电阻组成串联电路.图 5(1)若 R1=R2=R3=R,则此串联电路的总电阻 R 总为多少?(2)若 R1
