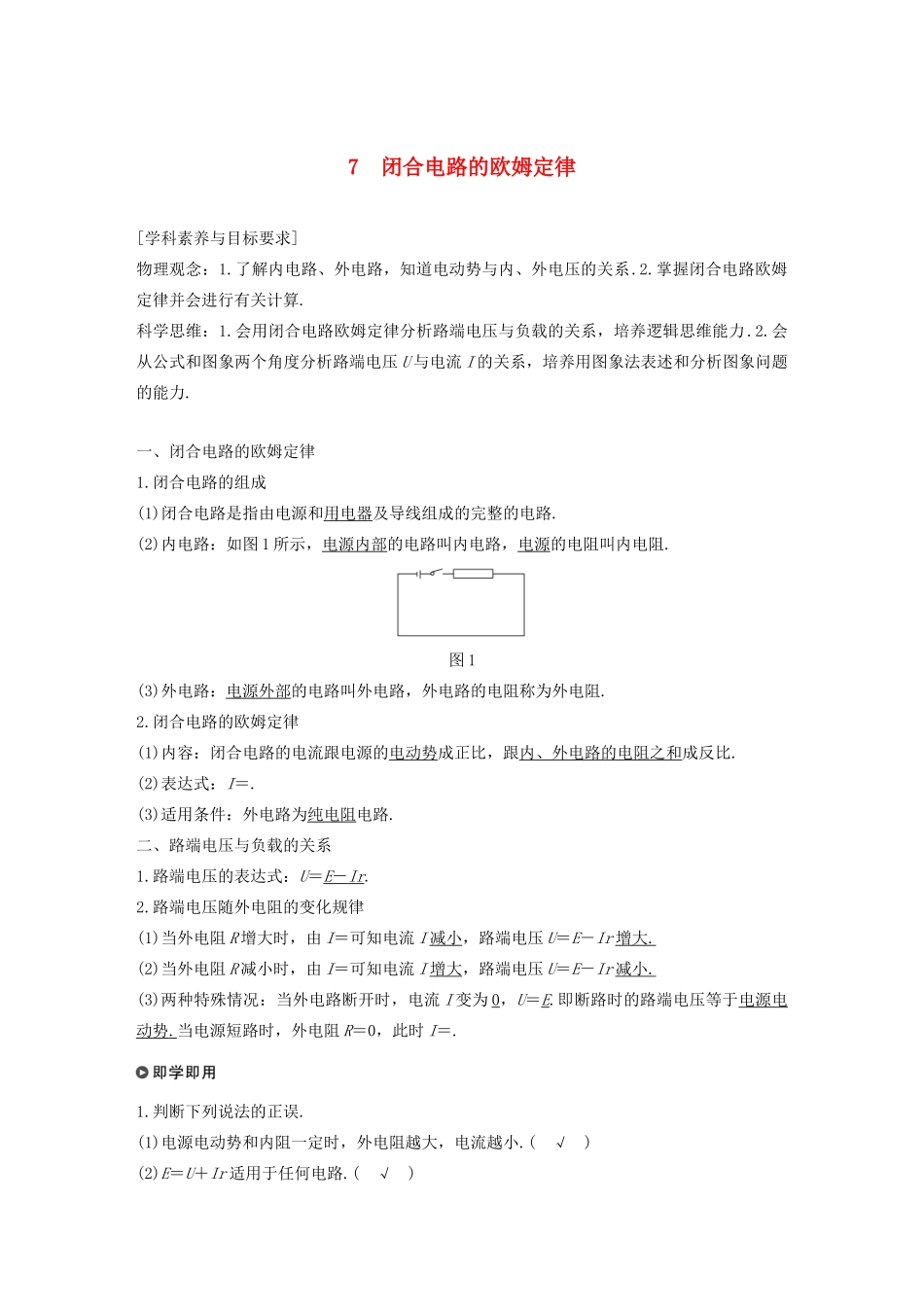

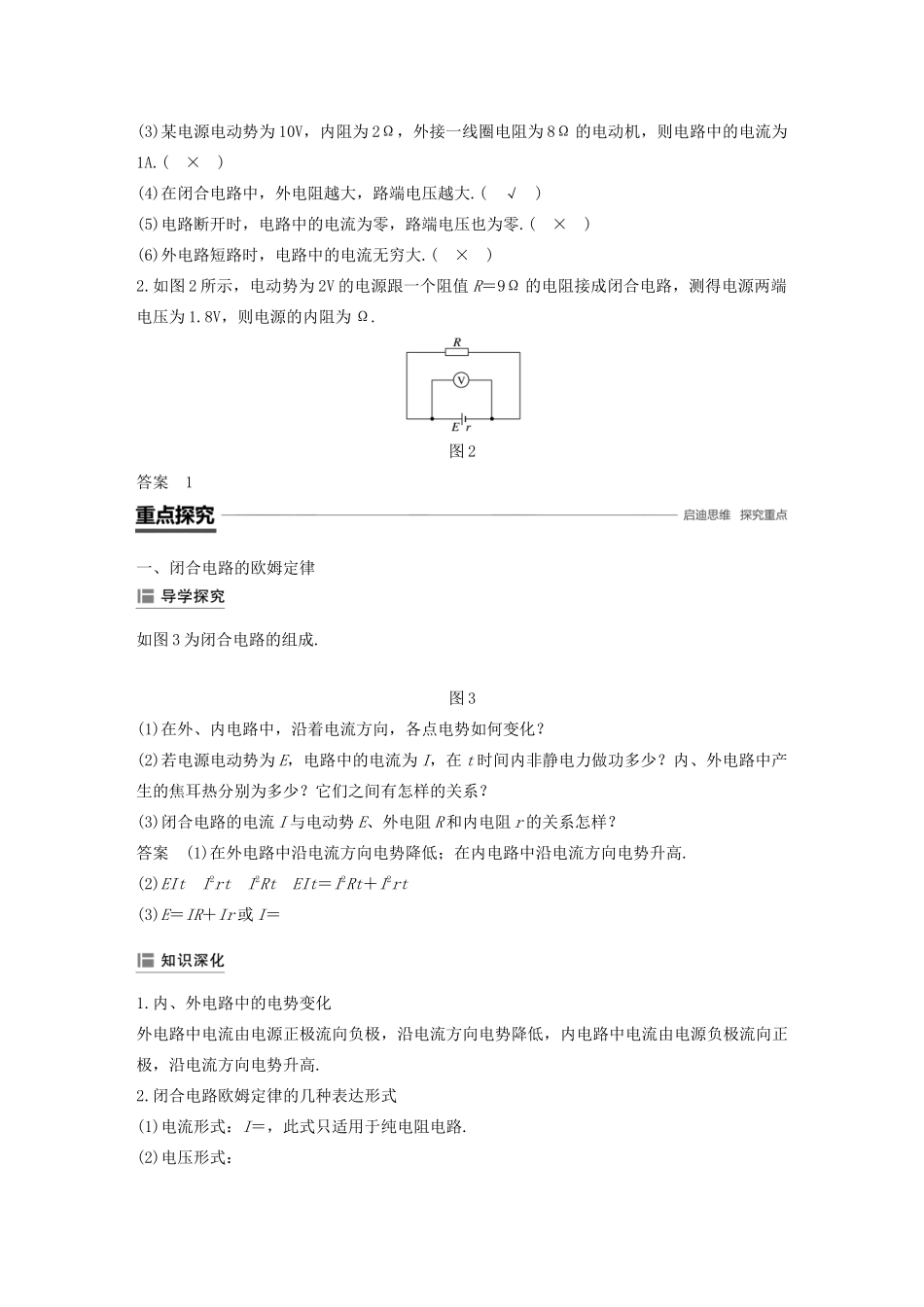

7 闭合电路的欧姆定律[学科素养与目标要求]物理观念：1.了解内电路、外电路，知道电动势与内、外电压的关系.2.掌握闭合电路欧姆定律并会进行有关计算.科学思维：1.会用闭合电路欧姆定律分析路端电压与负载的关系，培养逻辑思维能力.2.会从公式和图象两个角度分析路端电压 U 与电流 I 的关系，培养用图象法表述和分析图象问题的能力.一、闭合电路的欧姆定律1.闭合电路的组成(1)闭合电路是指由电源和用电器及导线组成的完整的电路.(2)内电路：如图 1 所示，电源内部的电路叫内电路，电源的电阻叫内电阻.图 1(3)外电路：电源外部的电路叫外电路，外电路的电阻称为外电阻.2.闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比.(2)表达式：I＝.(3)适用条件：外电路为纯电阻电路.二、路端电压与负载的关系1.路端电压的表达式：U＝E － Ir .2.路端电压随外电阻的变化规律(1)当外电阻 R 增大时，由 I＝可知电流 I 减小，路端电压 U＝E－Ir 增大 . (2)当外电阻 R 减小时，由 I＝可知电流 I 增大，路端电压 U＝E－Ir 减小 . (3)两种特殊情况：当外电路断开时，电流 I 变为 0，U＝E.即断路时的路端电压等于电源电动势 . 当电源短路时，外电阻 R＝0，此时 I＝.1.判断下列说法的正误.(1)电源电动势和内阻一定时，外电阻越大，电流越小.( √ )(2)E＝U＋Ir 适用于任何电路.( √ )(3)某电源电动势为 10V，内阻为 2Ω，外接一线圈电阻为 8Ω 的电动机，则电路中的电流为1A.( × )(4)在闭合电路中，外电阻越大，路端电压越大.( √ )(5)电路断开时，电路中的电流为零，路端电压也为零.( × )(6)外电路短路时，电路中的电流无穷大.( × )2.如图 2 所示，电动势为 2V 的电源跟一个阻值 R＝9Ω 的电阻接成闭合电路，测得电源两端电压为 1.8V，则电源的内阻为 Ω.图 2答案 1一、闭合电路的欧姆定律如图 3 为闭合电路的组成.图 3(1)在外、内电路中，沿着电流方向，各点电势如何变化？(2)若电源电动势为 E，电路中的电流为 I，在 t 时间内非静电力做功多少？内、外电路中产生的焦耳热分别为多少？它们之间有怎样的关系？(3)闭合电路的电流 I 与电动势 E、外电阻 R 和内电阻 r 的关系怎样？答案 (1)在外电路中沿电流方向电势降低；在内电路中沿电流方向电势升高.(2)EIt I2rt I2Rt EIt＝I2Rt＋I2rt(3)E＝IR＋Ir 或 I＝1.内、外电路中的电势变...
