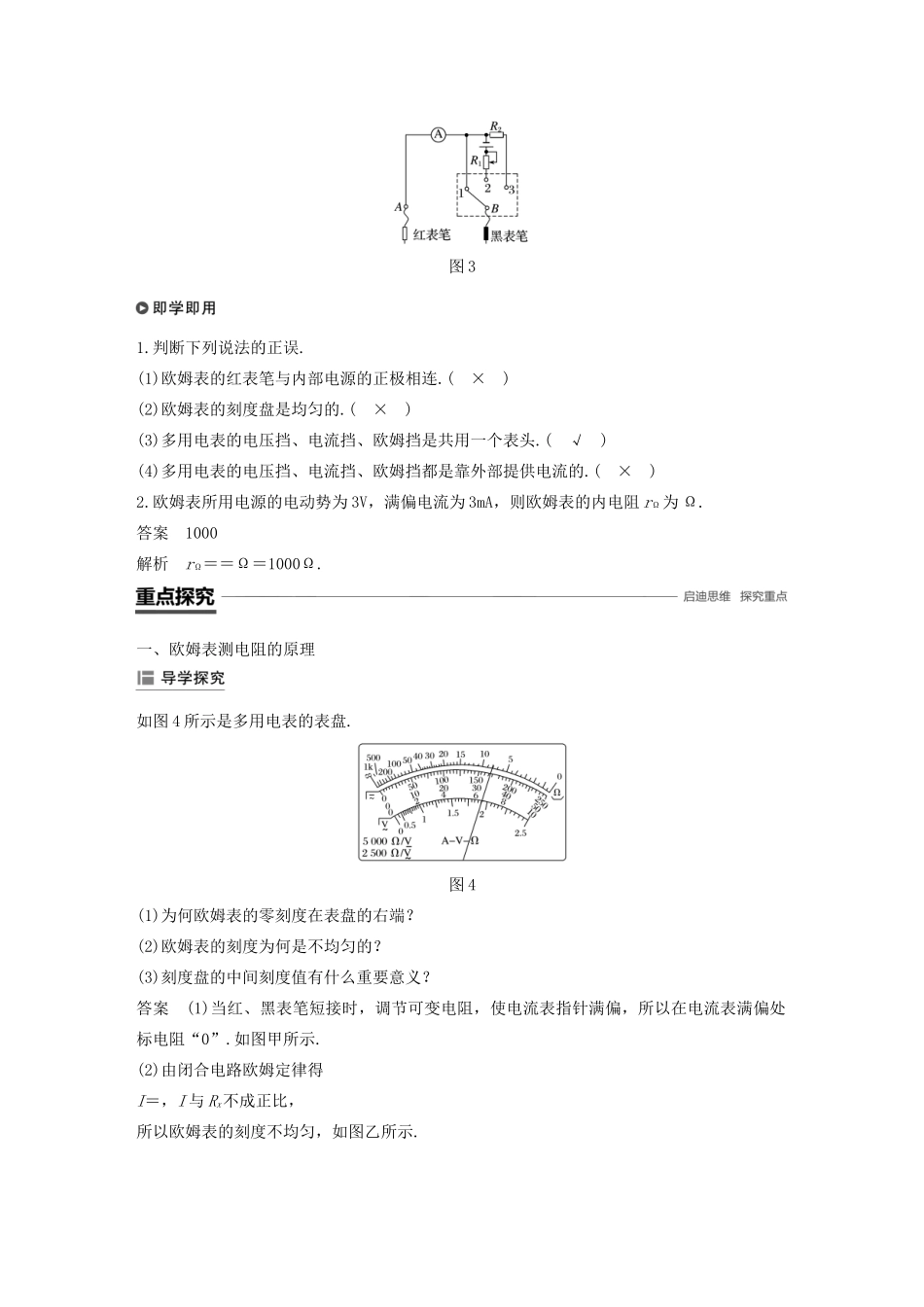

8 多用电表的原理[学科素养与目标要求]物理观念：1.知道欧姆表测量电阻的原理，了解欧姆表的内部结构和刻度特点.2.了解多用电表的基本结构，知道多用电表的测量功能.科学思维：知道同一表头下改装成电压表、电流表、欧姆表的原理，进一步熟练应用闭合电路和部分电路的欧姆定律.一、欧姆表的原理1.内部结构：由表头、电源和可变电阻三部分组成.如图 1 所示.图 12.测量原理(1)原理：依据闭合电路欧姆定律制成，由电流表改装而成.(2)测量：如图 2 所示，当红、黑表笔间接入被测电阻 Rx时，通过表头的电流 I＝.改变被测电阻 Rx的阻值，电流 I 随着改变，每个 Rx值都对应一个电流值，在刻度盘上直接标出与 I值对应的 Rx值，就可以从刻度盘上直接读出被测电阻的阻值.图 2二、多用电表1.用途：共用一个表头，可以分别测量电压、电流和电阻等物理量.2.最简单的多用电表原理图：如图 3 所示，当单刀多掷开关接通 1 时，可作为电流表使用；接通 2 时，可作为欧姆表使用；接通 3 时，可作为电压表使用.图 31.判断下列说法的正误.(1)欧姆表的红表笔与内部电源的正极相连.( × )(2)欧姆表的刻度盘是均匀的.( × )(3)多用电表的电压挡、电流挡、欧姆挡是共用一个表头.( √ )(4)多用电表的电压挡、电流挡、欧姆挡都是靠外部提供电流的.( × )2.欧姆表所用电源的电动势为 3V，满偏电流为 3mA，则欧姆表的内电阻 rΩ为 Ω.答案 1000解析 rΩ＝＝Ω＝1000Ω.一、欧姆表测电阻的原理如图 4 所示是多用电表的表盘.图 4(1)为何欧姆表的零刻度在表盘的右端？(2)欧姆表的刻度为何是不均匀的？(3)刻度盘的中间刻度值有什么重要意义？答案 (1)当红、黑表笔短接时，调节可变电阻，使电流表指针满偏，所以在电流表满偏处标电阻“0”.如图甲所示.(2)由闭合电路欧姆定律得I＝，I 与 Rx不成正比，所以欧姆表的刻度不均匀，如图乙所示. 甲 乙(3)欧姆表满偏调零时，Ig＝测量指针指在中值时，＝得 Rx 中＝r＋Rg＋R＝r 内.欧姆表表盘的刻度标注刻度标注方法标注位置“0Ω”红、黑表笔直接接触，调节调零旋钮，使指针满偏，被测电阻 Rx＝0满偏电流 Ig处“∞”红、黑表笔不接触，表头指针不偏转，被测电阻 Rx＝∞电流为零处中值电阻Rx 中＝r＋R＋Rg＝r 内刻度盘正中央“Rx”红、黑表笔接 Rx，Ix＝，Rx与 Ix一一对应与 Rx对应电流 Ix处例 1 把一量程 6mA、内阻 100Ω 的电流表改装成欧姆表，电路如图 5 所示，现备有如...
