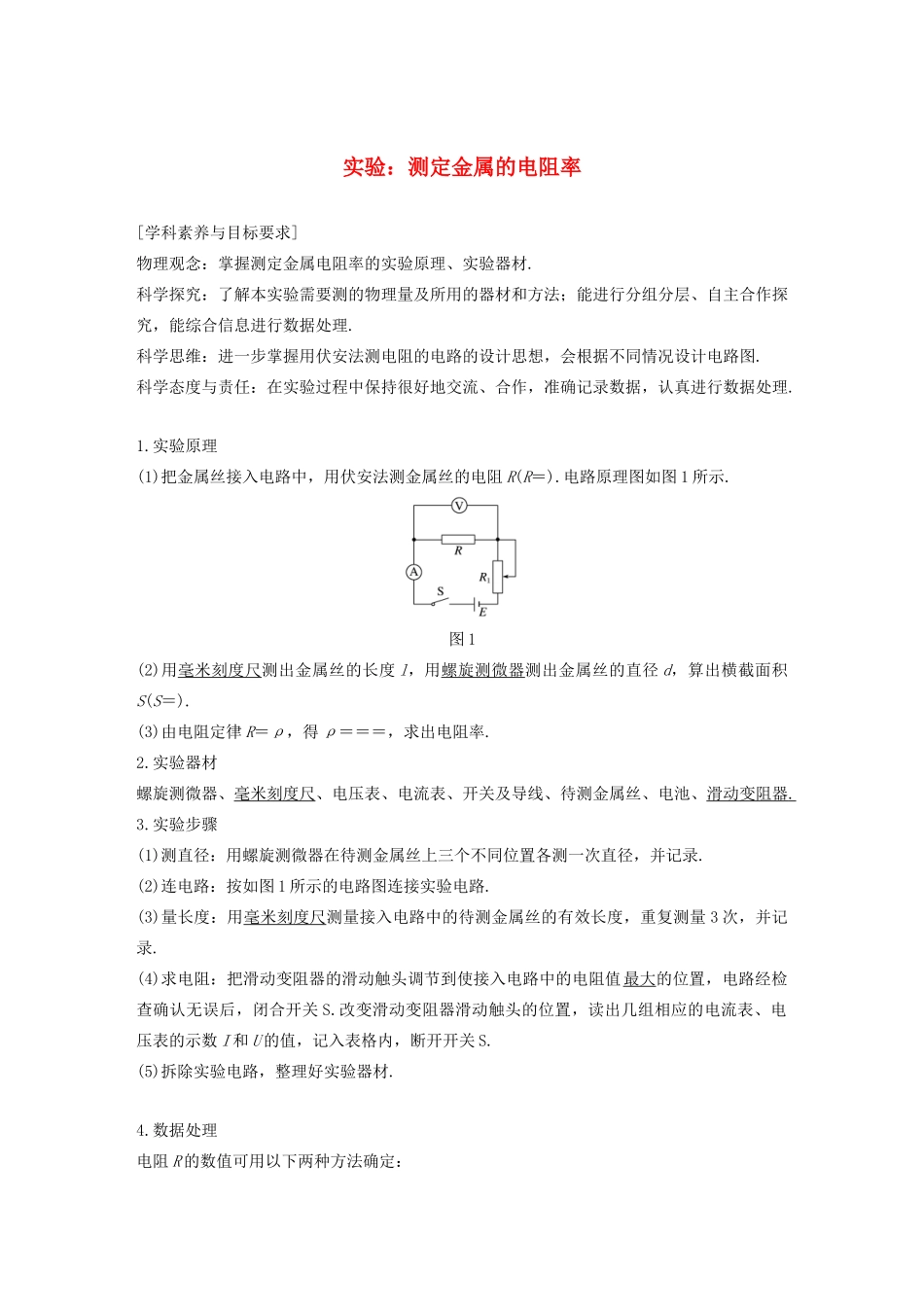

实验：测定金属的电阻率[学科素养与目标要求]物理观念：掌握测定金属电阻率的实验原理、实验器材.科学探究：了解本实验需要测的物理量及所用的器材和方法；能进行分组分层、自主合作探究，能综合信息进行数据处理.科学思维：进一步掌握用伏安法测电阻的电路的设计思想，会根据不同情况设计电路图.科学态度与责任：在实验过程中保持很好地交流、合作，准确记录数据，认真进行数据处理.1.实验原理(1)把金属丝接入电路中，用伏安法测金属丝的电阻 R(R＝).电路原理图如图 1 所示.图 1(2)用毫米刻度尺测出金属丝的长度 l，用螺旋测微器测出金属丝的直径 d，算出横截面积S(S＝).(3)由电阻定律 R＝ρ，得 ρ＝＝＝，求出电阻率.2.实验器材螺旋测微器、毫米刻度尺、电压表、电流表、开关及导线、待测金属丝、电池、滑动变阻器 . 3.实验步骤(1)测直径：用螺旋测微器在待测金属丝上三个不同位置各测一次直径，并记录.(2)连电路：按如图 1 所示的电路图连接实验电路.(3)量长度：用毫米刻度尺测量接入电路中的待测金属丝的有效长度，重复测量 3 次，并记录.(4)求电阻：把滑动变阻器的滑动触头调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关 S.改变滑动变阻器滑动触头的位置，读出几组相应的电流表、电压表的示数 I 和 U 的值，记入表格内，断开开关 S.(5)拆除实验电路，整理好实验器材.4.数据处理电阻 R 的数值可用以下两种方法确定：① 计算法：利用每次测量的 U、I 值分别计算出电阻，再求出电阻的平均值作为测量结果.② 图象法：可建立 I－U 坐标系，将测量的 U、I 值描点作出图象，利用图象的斜率来求出电阻值 R.5.注意事项(1)因一般金属丝电阻较小，为了减少实验的系统误差，必须选择电流表外接法；(2)本实验若用限流式接法，在接通电源之前应将滑动变阻器调到阻值最大状态.(3)测量 l 时应测接入电路的金属丝的有效长度(即两接线柱之间的长度)；在金属丝的 3 个不同位置上用螺旋测微器测量直径 d.(4)电流不宜过大(电流表用 0～0.6A 量程)，通电时间不宜太长，以免电阻率因温度升高而变化.一、实验原理及操作例 1 在“探究电阻与长度、横截面积的关系”的实验中，用刻度尺测量金属丝直径时的刻度位置如图 2 所示，金属丝的匝数为 39，用米尺测出金属丝的长度 L，金属丝的电阻大约为 5Ω，先用伏安法测出金属丝的电阻 R，然后用控制变量法探究电阻与导体长度、横截面积的关系.图 2(...
