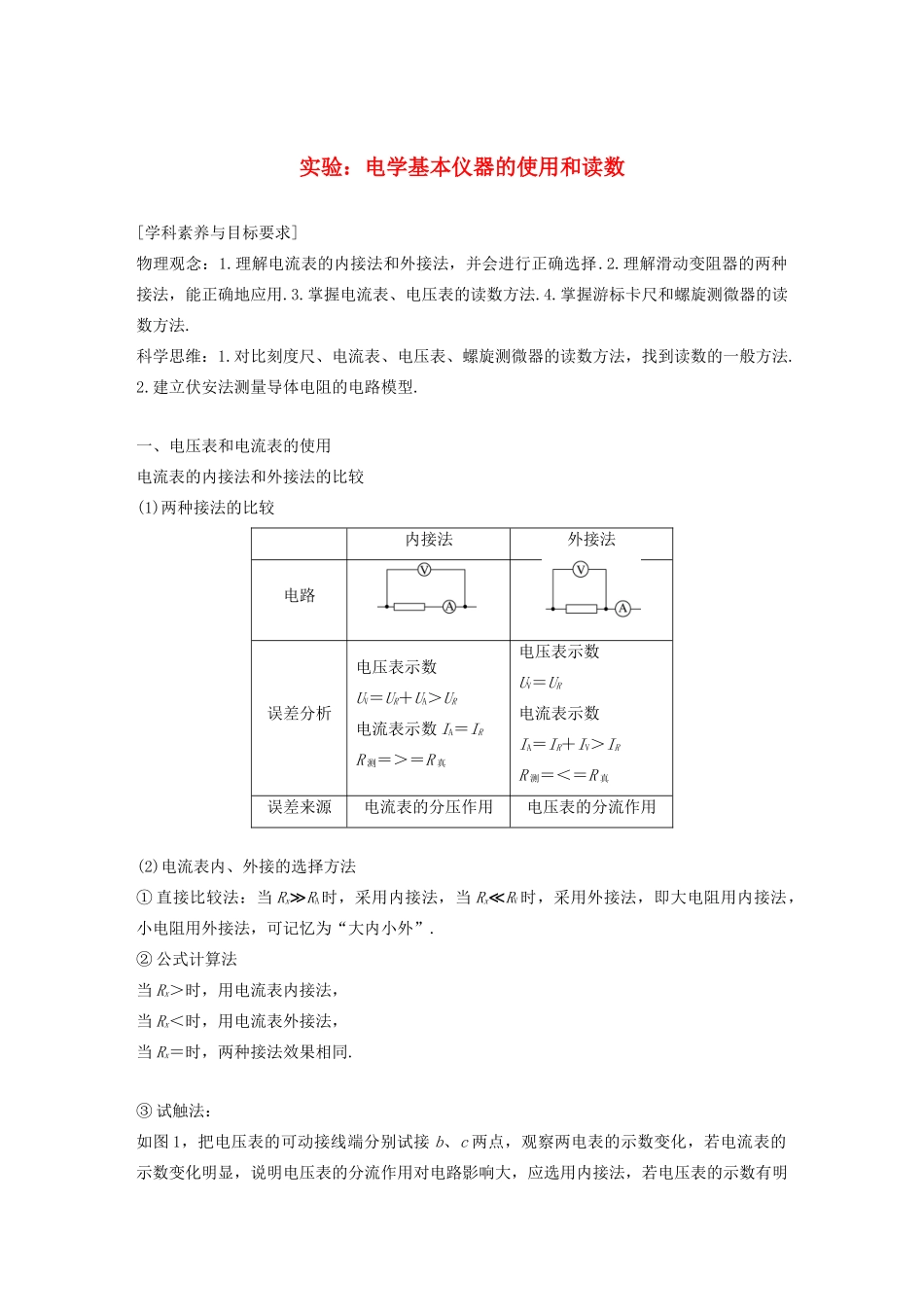

实验：电学基本仪器的使用和读数[学科素养与目标要求]物理观念：1.理解电流表的内接法和外接法，并会进行正确选择.2.理解滑动变阻器的两种接法，能正确地应用.3.掌握电流表、电压表的读数方法.4.掌握游标卡尺和螺旋测微器的读数方法.科学思维：1.对比刻度尺、电流表、电压表、螺旋测微器的读数方法，找到读数的一般方法.2.建立伏安法测量导体电阻的电路模型.一、电压表和电流表的使用电流表的内接法和外接法的比较(1)两种接法的比较内接法外接法电路误差分析电压表示数UV＝UR＋UA＞UR电流表示数 IA＝IRR 测＝＞＝R 真电压表示数UV＝UR电流表示数IA＝IR＋IV＞IRR 测＝＜＝R 真误差来源电流表的分压作用电压表的分流作用(2)电流表内、外接的选择方法① 直接比较法：当 Rx≫RA时，采用内接法，当 Rx≪RV时，采用外接法，即大电阻用内接法，小电阻用外接法，可记忆为“大内小外”.② 公式计算法当 Rx＞时，用电流表内接法，当 Rx＜时，用电流表外接法，当 Rx＝时，两种接法效果相同.③ 试触法：如图 1，把电压表的可动接线端分别试接 b、c 两点，观察两电表的示数变化，若电流表的示数变化明显，说明电压表的分流作用对电路影响大，应选用内接法，若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，所以应选用外接法.图 1例 1 在伏安法测电阻的实验中，待测电阻 Rx约为 200Ω，电压表 V 的内阻约为 2kΩ，电流表 A 的内阻约为 10Ω，测量电路中电流表的连接方式如图 2 甲或乙所示，结果由公式 Rx＝计算得出，式中 U 与 I 分别为电压表和电流表的示数.若将图甲和图乙中电路测得的电阻值分别记为 Rx1和 Rx2，则(选填“Rx1”或“Rx2”)更接近待测电阻的真实值，且测量值 Rx1(选填“大于”“等于”或“小于”)真实值，测量值 Rx2(选填“大于”“等于”或“小于”)真实值.图 2答案 Rx1 大于 小于解析 ＝20，＝10，因此 Rx属于大电阻，用电流表内接法时测量值更接近真实值，即 Rx1更接近真实值；因 Rx1＝＝Rx＋RA，故 Rx1>Rx，Rx2＝＝R 并(即 Rx与 RV的并联值)，故 Rx2
