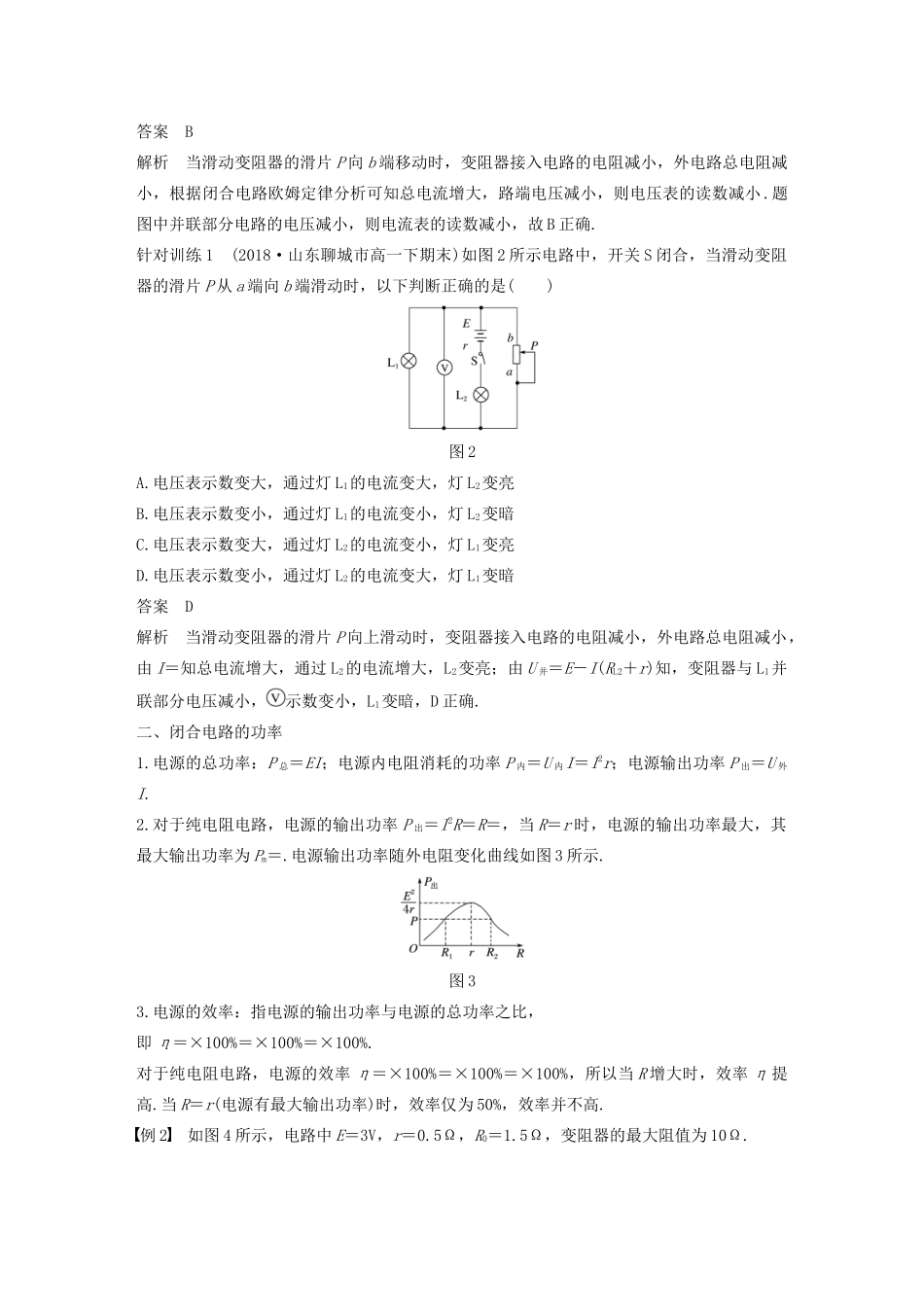

微型专题 3 闭合电路欧姆定律的应用[学科素养与目标要求]物理观念：1.熟练掌握闭合电路的欧姆定律及串、并联电路的特点.2.知道闭合电路中的功率关系.科学思维：1.建立分析闭合电路动态问题的方法.2.会计算闭合电路的功率，借助于公式和图象，分析求解电源的最大输出功率.3.建立含容电路的分析方法.一、闭合电路的动态分析闭合电路动态问题的分析方法(1)程序法① 分析电路，明确各部分电路的串、并联关系及电流表或电压表的测量对象；② 由局部电阻变化判断总电阻的变化；③ 由 I＝判断总电流的变化；④ 据 U＝E－Ir 判断路端电压的变化；⑤ 由欧姆定律及串、并联电路的规律判断各部分的电路电压及电流的变化.(2)结论法——“并同串反”“并同”：是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小.“串反”：是指某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小；某一电阻减小时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将增大.例 1 (2018·山东济南市高一下期末)如图 1 所示电路中，闭合开关 S，将滑动变阻器的滑片 P 向 b 端移动时，电压表和电流表的示数变化情况是( )图 1A.电压表和电流表示数都增大B.电压表和电流表示数都减小C.电压表示数增大，电流表示数减小D.电压表示数减小，电流表示数增大答案 B解析 当滑动变阻器的滑片 P 向 b 端移动时，变阻器接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析可知总电流增大，路端电压减小，则电压表的读数减小 .题图中并联部分电路的电压减小，则电流表的读数减小，故 B 正确.针对训练 1 (2018·山东聊城市高一下期末)如图 2 所示电路中，开关 S 闭合，当滑动变阻器的滑片 P 从 a 端向 b 端滑动时，以下判断正确的是( )图 2A.电压表示数变大，通过灯 L1的电流变大，灯 L2变亮B.电压表示数变小，通过灯 L1的电流变小，灯 L2变暗C.电压表示数变大，通过灯 L2的电流变小，灯 L1变亮D.电压表示数变小，通过灯 L2的电流变大，灯 L1变暗答案 D解析 当滑动变阻器的滑片 P 向上滑动时，变阻器接入电路的电阻减小，外电路总电阻减小，由 I＝知总电流增大，通过 L2的电流增大，L2变亮；由 U 并＝E－I(RL2＋r)知，变阻器与 L1并联部分电压减小，示数变小，L1变暗，D...
