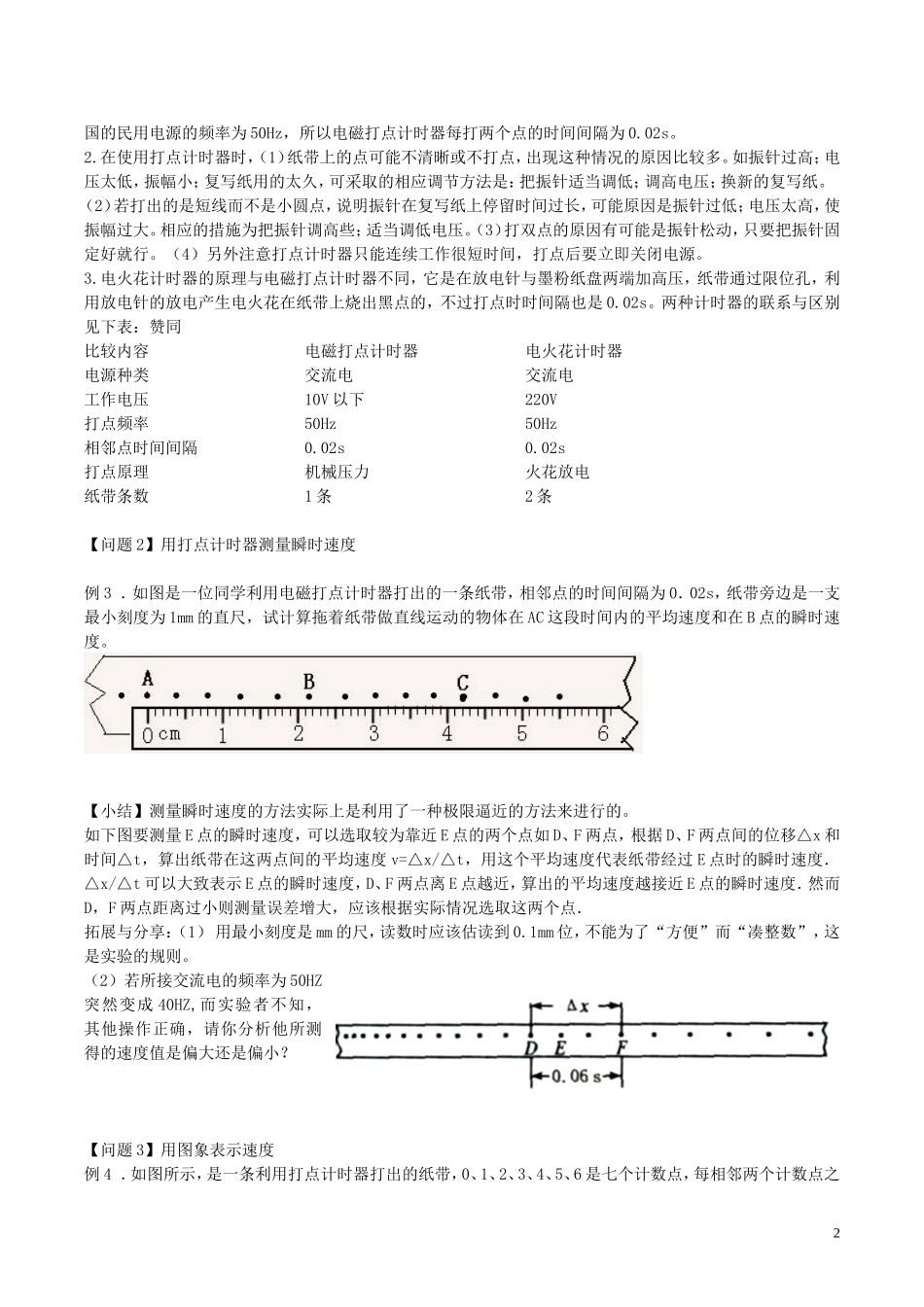

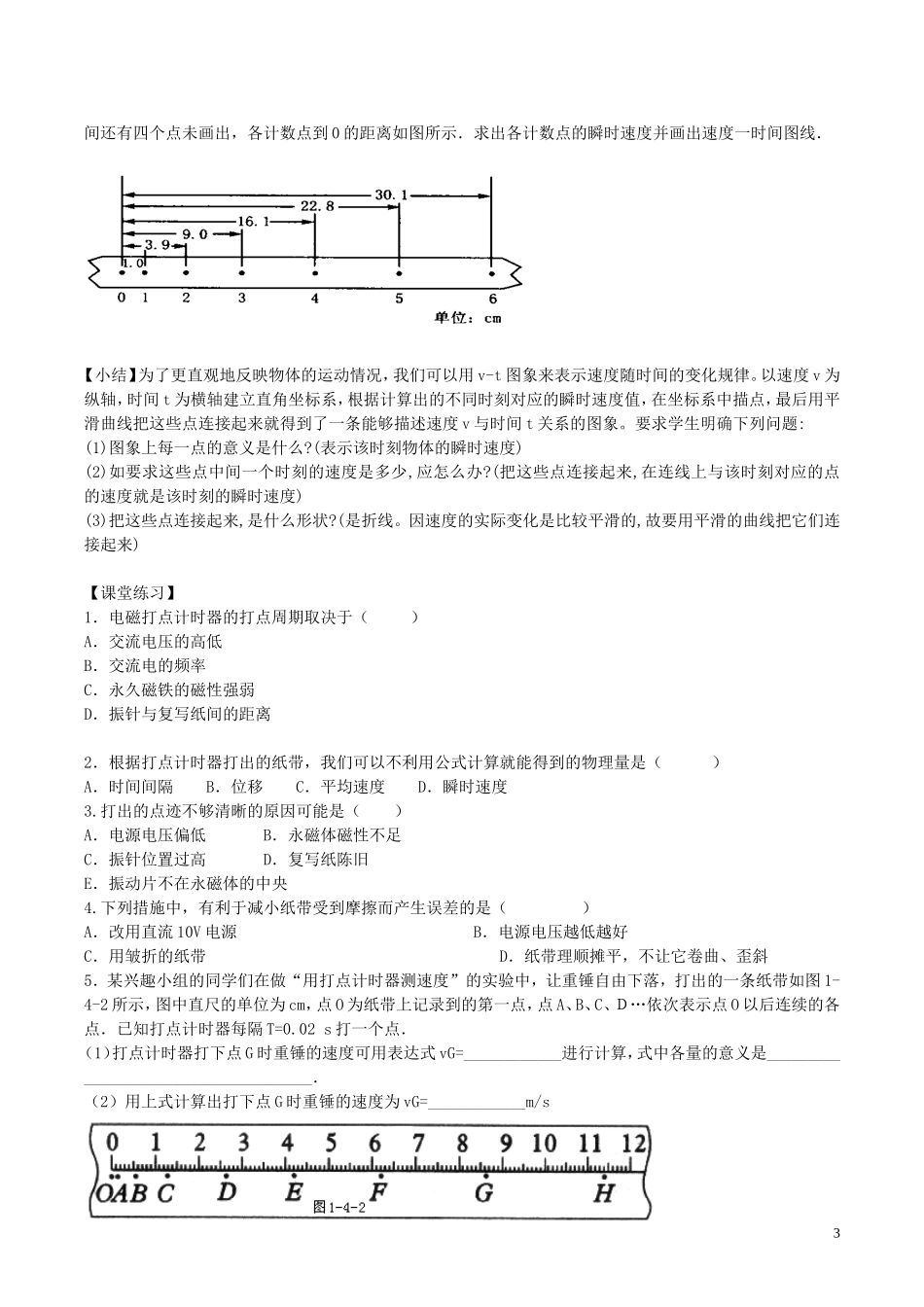

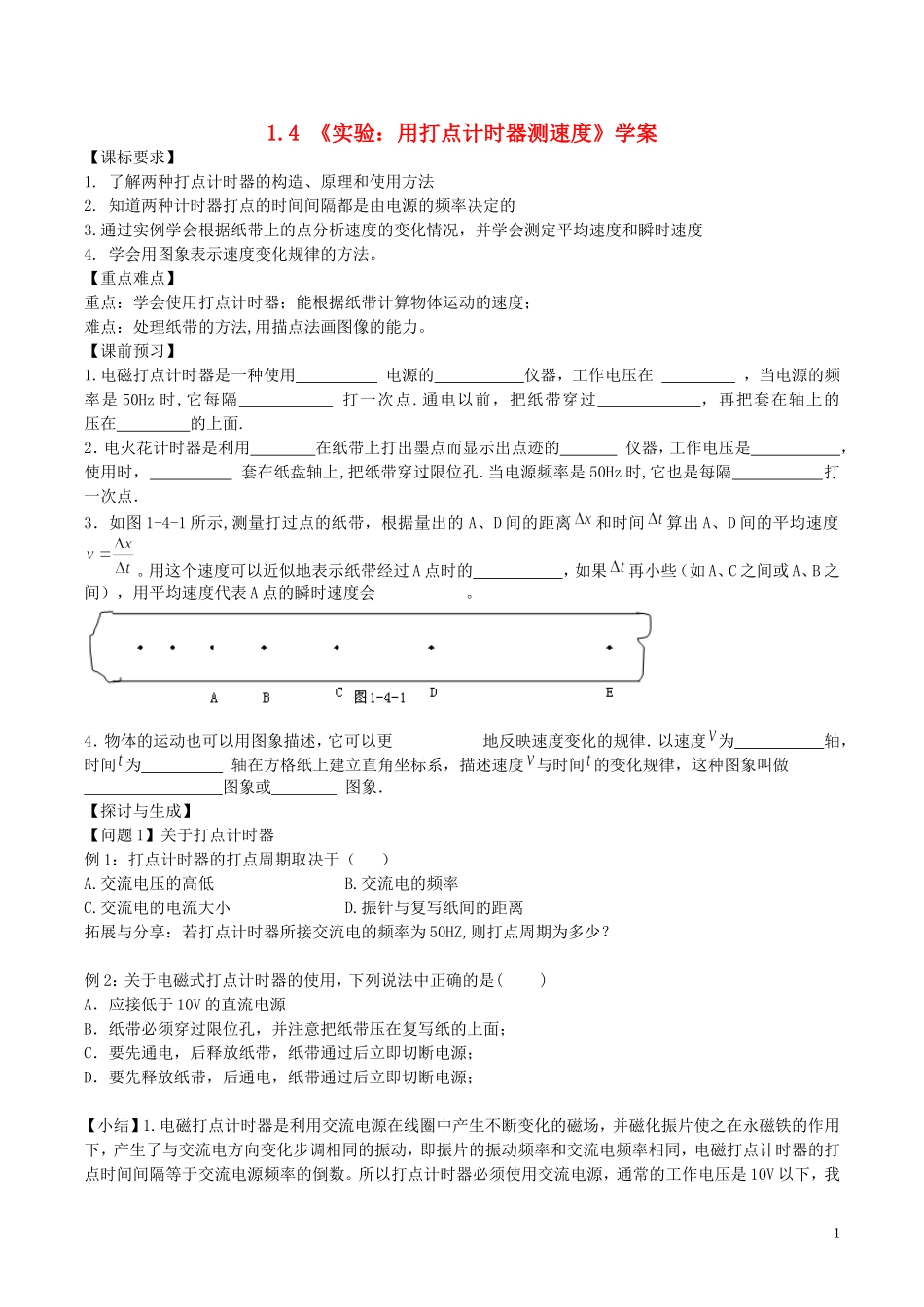

1.4 《实验：用打点计时器测速度》学案【课标要求】1. 了解两种打点计时器的构造、原理和使用方法2. 知道两种计时器打点的时间间隔都是由电源的频率决定的3.通过实例学会根据纸带上的点分析速度的变化情况，并学会测定平均速度和瞬时速度4. 学会用图象表示速度变化规律的方法。【重点难点】重点：学会使用打点计时器；能根据纸带计算物体运动的速度；难点：处理纸带的方法,用描点法画图像的能力。【课前预习】1.电磁打点计时器是一种使用 电源的 仪器，工作电压在 ，当电源的频率是 50Hz 时,它每隔 打一次点.通电以前，把纸带穿过 ，再把套在轴上的 压在 的上面.2．电火花计时器是利用 在纸带上打出墨点而显示出点迹的 仪器，工作电压是 ，使用时， 套在纸盘轴上,把纸带穿过限位孔.当电源频率是 50Hz 时,它也是每隔 打一次点．3．如图 1-4-1 所示,测量打过点的纸带，根据量出的 A、D 间的距离和时间算出 A、D 间的平均速度。用这个速度可以近似地表示纸带经过 A 点时的 ，如果再小些（如 A、C 之间或 A、B 之间），用平均速度代表 A 点的瞬时速度会 。4．物体的运动也可以用图象描述，它可以更 地反映速度变化的规律．以速度 为 轴，时间 为 轴在方格纸上建立直角坐标系，描述速度 与时间 的变化规律，这种图象叫做 图象或 图象．【探讨与生成】【问题 1】关于打点计时器例 1：打点计时器的打点周期取决于（ ）A.交流电压的高低 B.交流电的频率C.交流电的电流大小 D.振针与复写纸间的距离拓展与分享：若打点计时器所接交流电的频率为 50HZ,则打点周期为多少？例 2：关于电磁式打点计时器的使用，下列说法中正确的是()A．应接低于 10V 的直流电源B．纸带必须穿过限位孔，并注意把纸带压在复写纸的上面；C．要先通电，后释放纸带，纸带通过后立即切断电源；D．要先释放纸带，后通电，纸带通过后立即切断电源；【小结】1.电磁打点计时器是利用交流电源在线圈中产生不断变化的磁场，并磁化振片使之在永磁铁的作用下，产生了与交流电方向变化步调相同的振动，即振片的振动频率和交流电频率相同，电磁打点计时器的打点时间间隔等于交流电源频率的倒数。所以打点计时器必须使用交流电源，通常的工作电压是 10V 以下，我1国的民用电源的频率为 50Hz，所以电磁打点计时器每打两个点的时间间隔为 0.02s。2.在使用打点计时器时，（1）纸带上的点可能不清晰或不打点，出现这种情况的原因比较多。如...
