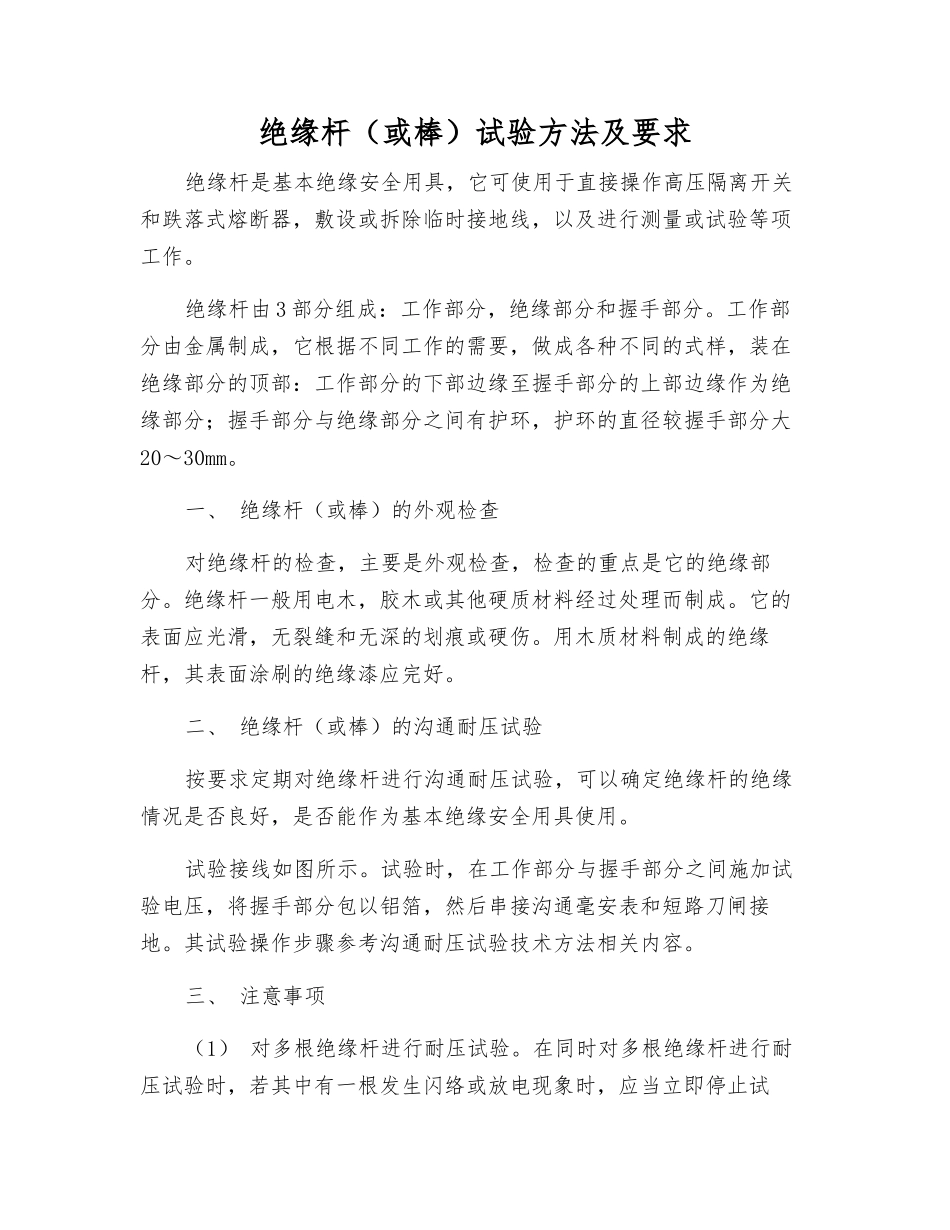

绝缘杆（或棒）试验方法及要求绝缘杆是基本绝缘安全用具，它可使用于直接操作高压隔离开关和跌落式熔断器，敷设或拆除临时接地线，以及进行测量或试验等项工作。绝缘杆由 3 部分组成：工作部分，绝缘部分和握手部分。工作部分由金属制成，它根据不同工作的需要，做成各种不同的式样，装在绝缘部分的顶部：工作部分的下部边缘至握手部分的上部边缘作为绝缘部分；握手部分与绝缘部分之间有护环，护环的直径较握手部分大20～30mm。一、 绝缘杆（或棒）的外观检查对绝缘杆的检查，主要是外观检查，检查的重点是它的绝缘部分。绝缘杆一般用电木，胶木或其他硬质材料经过处理而制成。它的表面应光滑，无裂缝和无深的划痕或硬伤。用木质材料制成的绝缘杆，其表面涂刷的绝缘漆应完好。二、 绝缘杆（或棒）的沟通耐压试验按要求定期对绝缘杆进行沟通耐压试验，可以确定绝缘杆的绝缘情况是否良好，是否能作为基本绝缘安全用具使用。试验接线如图所示。试验时，在工作部分与握手部分之间施加试验电压，将握手部分包以铝箔，然后串接沟通毫安表和短路刀闸接地。其试验操作步骤参考沟通耐压试验技术方法相关内容。三、 注意事项（1） 对多根绝缘杆进行耐压试验。在同时对多根绝缘杆进行耐压试验时，若其中有一根发生闪络或放电现象时，应当立即停止试验，剔除异常的绝缘杆，对其余的绝缘杆继续试验，但耐压需重新计时。（2） 对绝缘杆进行分段试验。若试验设备电压不够时，可对绝缘杆进行分段试验，试验时用软裸导线或铝箔按尺寸比例将绝缘杆的绝缘部分分为 2~4 段（最多不易超过 4 段），每段所加电压，可按长度成比例计算，但计算得的数值应另加 20%。例如，绝缘杆长 1m，应加的试验电压 44kV，若分成 4 段，则实际每段应加的试验电压为11×（1+20%）=13.2kV。（3） 对绝缘杆进行雨中沟通耐压试验。对户外雨天使用的绝缘杆，需在人造雨中进行沟通耐压试验。人工雨用水的电阻率为12000Ω/cm，试验时，人工雨量要保持不变。四、 分析推断在外观检查时，假如发现零件不全，杆体缺损或有裂痕缺陷时，应进行修复，且试验合格之后方可使用。在耐压试验中，假如不发生击穿，闪络，燃烧冒烟和爆裂声，试验后用手触摸也没有发热现象，即可认为绝缘杆耐压试验合格。如试验时发生上述现象，应根据原因进行修复处理，处理后试验合格方可使用。试验接线图中的沟通毫安表是作为指示泄漏电流之用，泄漏电流不作规定。杨宁
