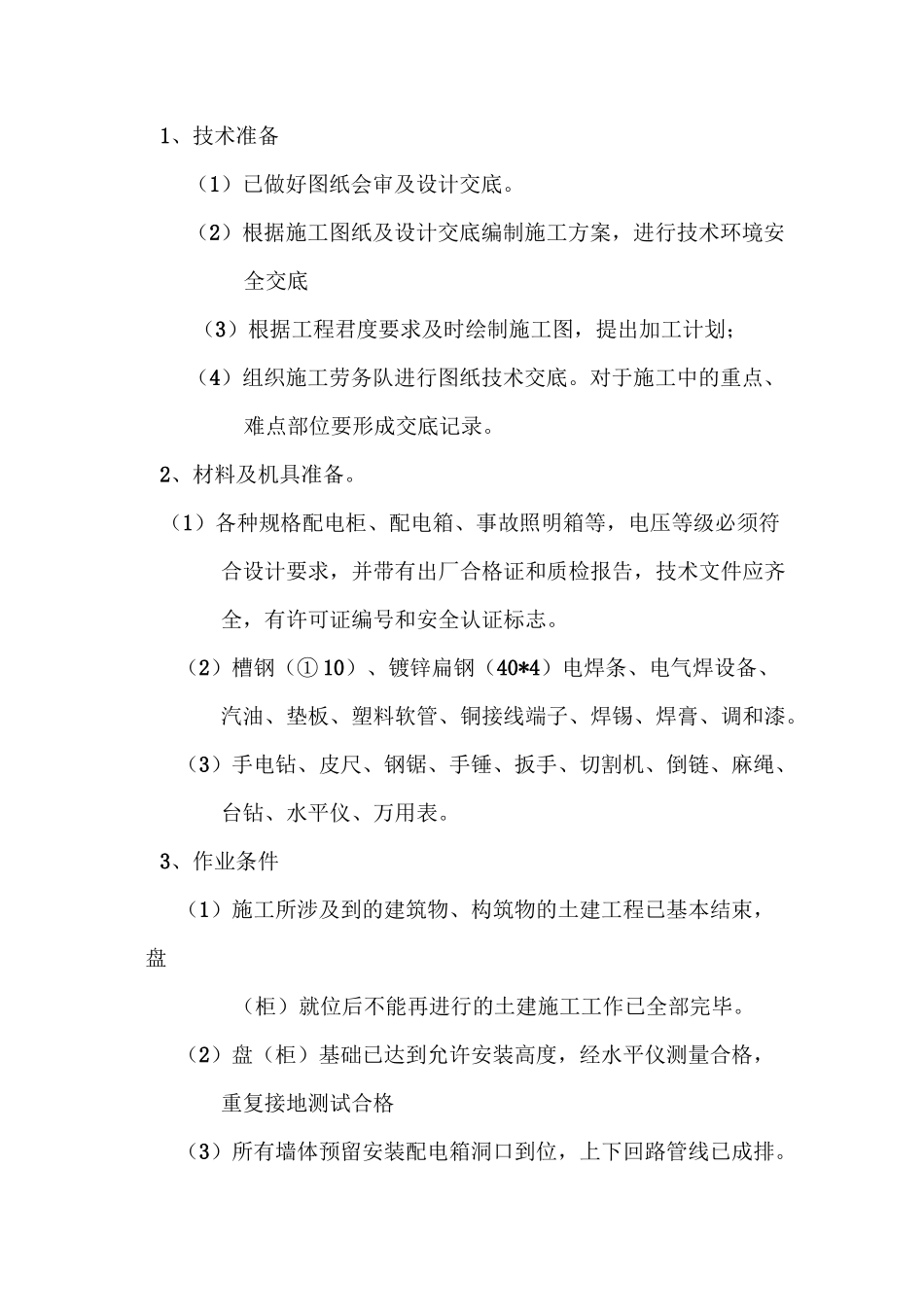

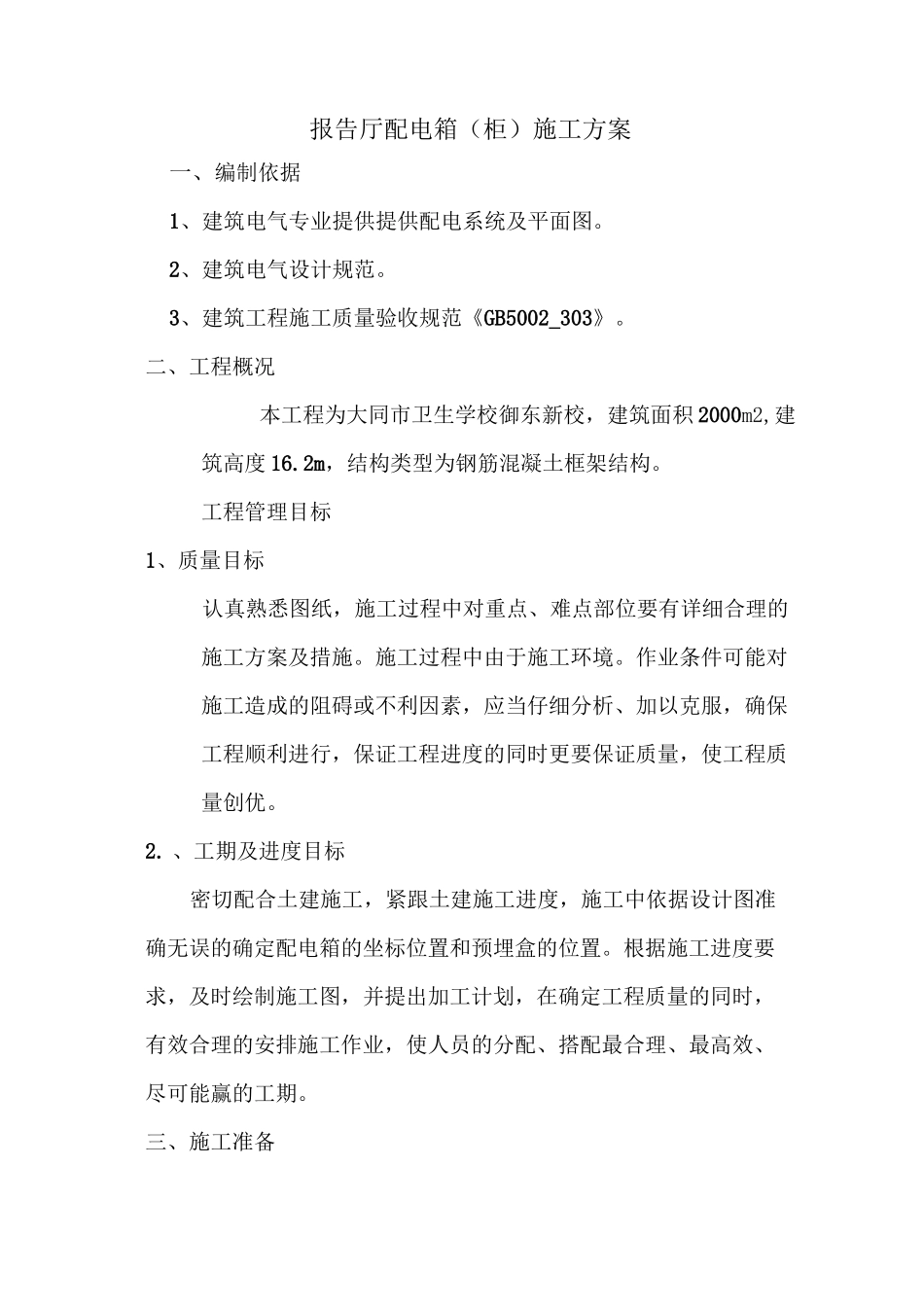

报告厅配电箱（柜）施工方案一、编制依据1、建筑电气专业提供提供配电系统及平面图。2、建筑电气设计规范。3、建筑工程施工质量验收规范《GB5002_303》。二、工程概况本工程为大同市卫生学校御东新校，建筑面积 2000m2,建筑高度 16.2m，结构类型为钢筋混凝土框架结构。工程管理目标1、质量目标认真熟悉图纸，施工过程中对重点、难点部位要有详细合理的施工方案及措施。施工过程中由于施工环境。作业条件可能对施工造成的阻碍或不利因素，应当仔细分析、加以克服，确保工程顺利进行，保证工程进度的同时更要保证质量，使工程质量创优。2. 、工期及进度目标密切配合土建施工，紧跟土建施工进度，施工中依据设计图准确无误的确定配电箱的坐标位置和预埋盒的位置。根据施工进度要求，及时绘制施工图，并提出加工计划，在确定工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效、尽可能赢的工期。三、施工准备1、技术准备（1）已做好图纸会审及设计交底。（2）根据施工图纸及设计交底编制施工方案，进行技术环境安全交底（3）根据工程君度要求及时绘制施工图，提出加工计划；（4）组织施工劳务队进行图纸技术交底。对于施工中的重点、难点部位要形成交底记录。2、材料及机具准备。（1）各种规格配电柜、配电箱、事故照明箱等，电压等级必须符合设计要求，并带有出厂合格证和质检报告，技术文件应齐全，有许可证编号和安全认证标志。（2）槽钢（① 10）、镀锌扁钢（40*4）电焊条、电气焊设备、汽油、垫板、塑料软管、铜接线端子、焊锡、焊膏、调和漆。（3）手电钻、皮尺、钢锯、手锤、扳手、切割机、倒链、麻绳、台钻、水平仪、万用表。3、作业条件（1）施工所涉及到的建筑物、构筑物的土建工程已基本结束，盘（柜）就位后不能再进行的土建施工工作已全部完毕。（2）盘（柜）基础已达到允许安装高度，经水平仪测量合格，重复接地测试合格（3）所有墙体预留安装配电箱洞口到位，上下回路管线已成排。四、施工工艺1、工艺流程装卸、运输——开箱检查——保管——型钢基础——盘（柜）安装——二次回路接线、盘（柜）内配线——盘（柜）交接试验2、配电箱、柜的装卸运输过程中不应有冲击和严重的震动。3、配电箱、柜运到施工现场后，应会同建设单位、供货单位、监理单位共同检查，按照供货清单逐件清点，并做好记录。其型号、规格等应满足设计和规范要求，仪表、电气元件完好无损不短缺，电器触头镀银层无脱落，接线端子无锈蚀...
