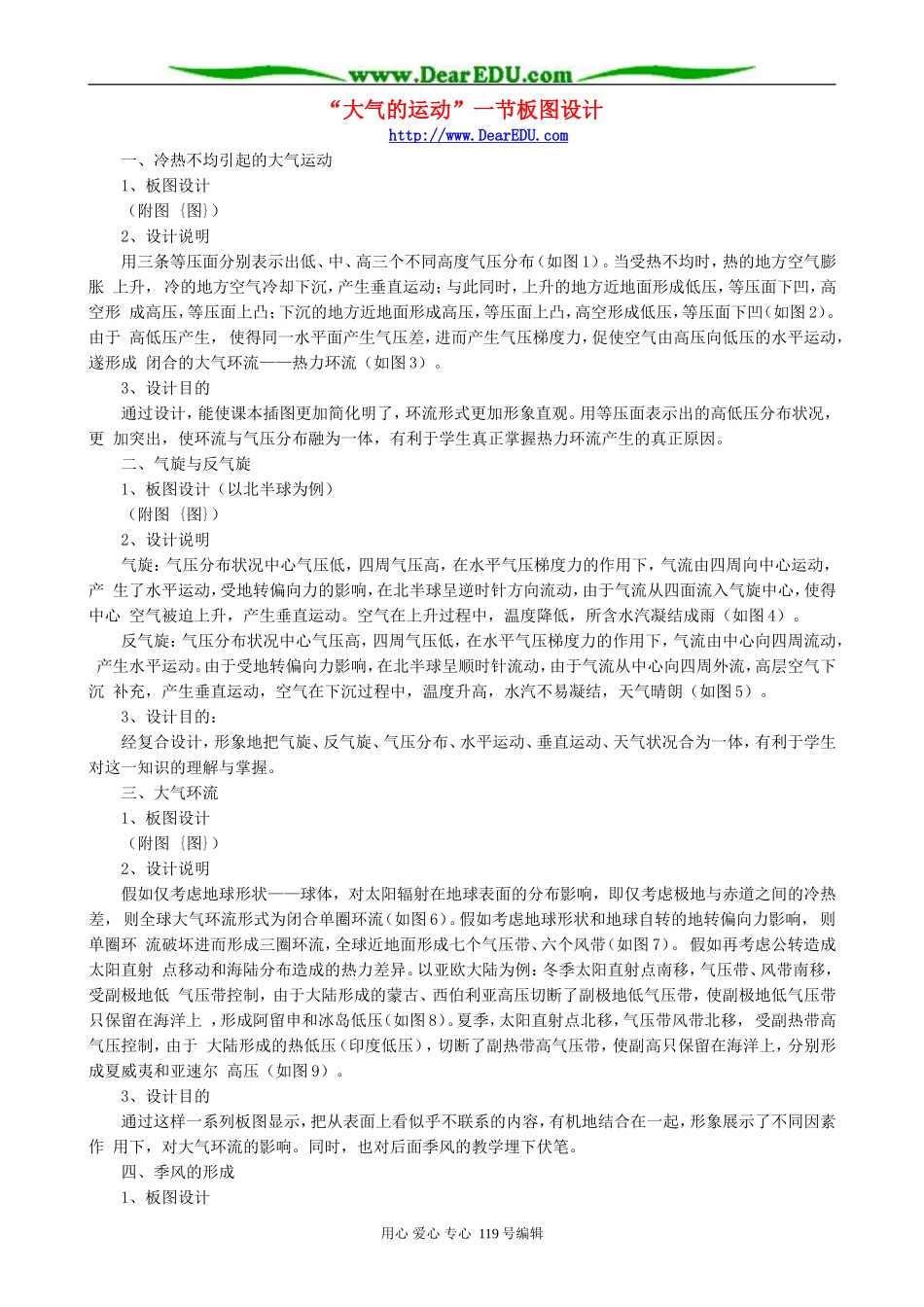

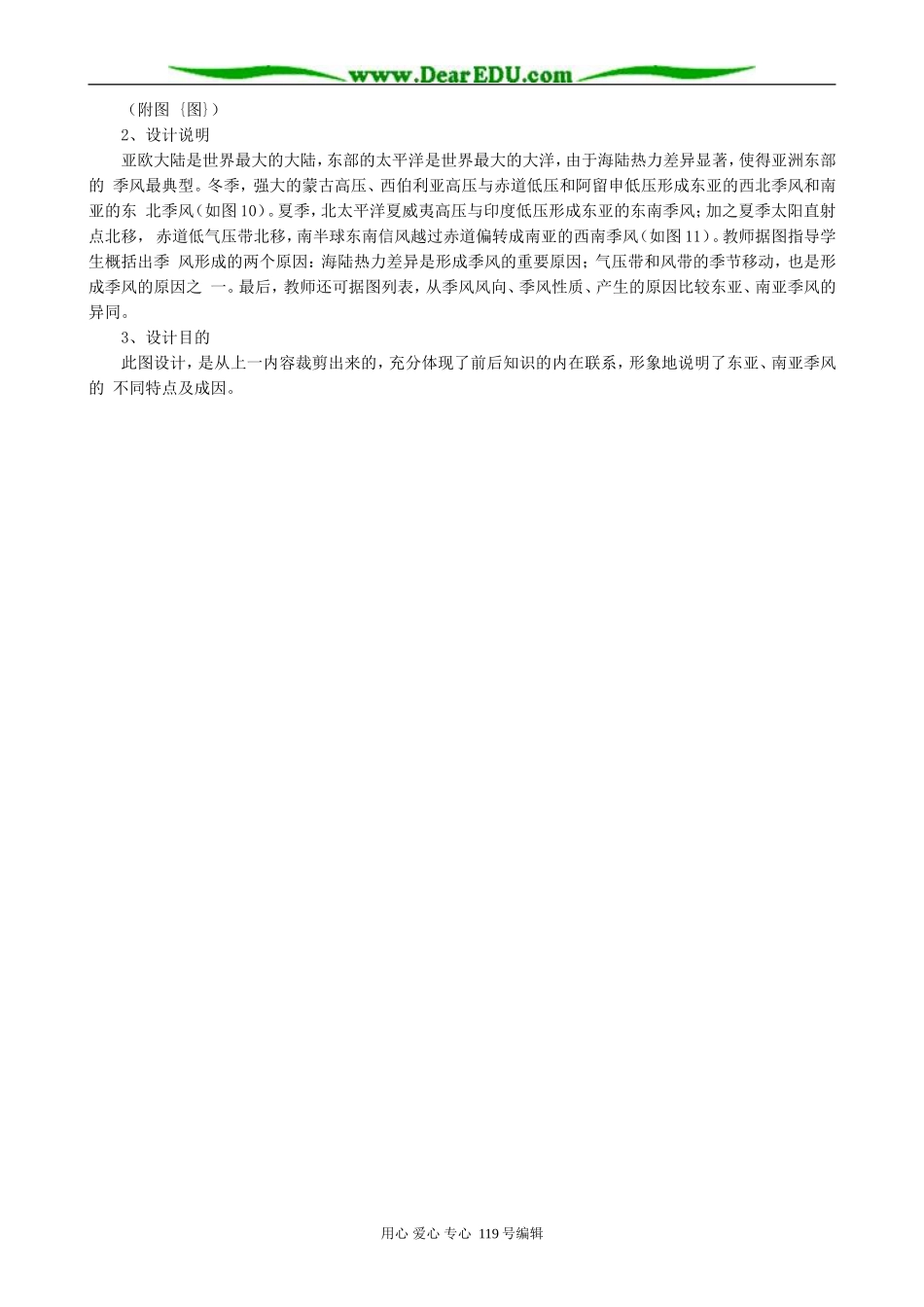

“大气的运动”一节板图设计 http://www.DearEDU.com 一、冷热不均引起的大气运动 1、板图设计 （附图 {图}） 2、设计说明 用三条等压面分别表示出低、中、高三个不同高度气压分布（如图 1）。当受热不均时，热的地方空气膨胀 上升， 冷的地方空气冷却下沉，产生垂直运动；与此同时，上升的地方近地面形成低压，等压面下凹，高空形 成高压，等压面上凸；下沉的地方近地面形成高压，等压面上凸，高空形成低压，等压面下凹（如图 2）。由于 高低压产生， 使得同一水平面产生气压差，进而产生气压梯度力，促使空气由高压向低压的水平运动，遂形成 闭合的大气环流——热力环流（如图 3）。 3、设计目的 通过设计，能使课本插图更加简化明了，环流形式更加形象直观。用等压面表示出的高低压分布状况，更 加突出，使环流与气压分布融为一体，有利于学生真正掌握热力环流产生的真正原因。 二、气旋与反气旋 1、板图设计（以北半球为例） （附图 {图}） 2、设计说明 气旋：气压分布状况中心气压低，四周气压高，在水平气压梯度力的作用下，气流由四周向中心运动，产 生了水平运动，受地转偏向力的影响，在北半球呈逆时针方向流动，由于气流从四面流入气旋中心，使得中心 空气被迫上升，产生垂直运动。空气在上升过程中，温度降低，所含水汽凝结成雨（如图 4）。 反气旋：气压分布状况中心气压高，四周气压低，在水平气压梯度力的作用下，气流由中心向四周流动， 产生水平运动。由于受地转偏向力影响，在北半球呈顺时针流动，由于气流从中心向四周外流，高层空气下沉 补充，产生垂直运动，空气在下沉过程中，温度升高，水汽不易凝结，天气晴朗（如图 5）。 3、设计目的： 经复合设计，形象地把气旋、反气旋、气压分布、水平运动、垂直运动、天气状况合为一体，有利于学生 对这一知识的理解与掌握。 三、大气环流 1、板图设计 （附图 {图}） 2、设计说明 假如仅考虑地球形状——球体，对太阳辐射在地球表面的分布影响，即仅考虑极地与赤道之间的冷热差， 则全球大气环流形式为闭合单圈环流（如图 6）。假如考虑地球形状和地球自转的地转偏向力影响， 则单圈环 流破坏进而形成三圈环流，全球近地面形成七个气压带、六个风带（如图 7）。 假如再考虑公转造成太阳直射 点移动和海陆分布造成的热力差异。以亚欧大陆为例：冬季太阳直射点南移，气压带、风带南移，受副极地低 气压带控制，由于大陆形成的蒙古、西...
