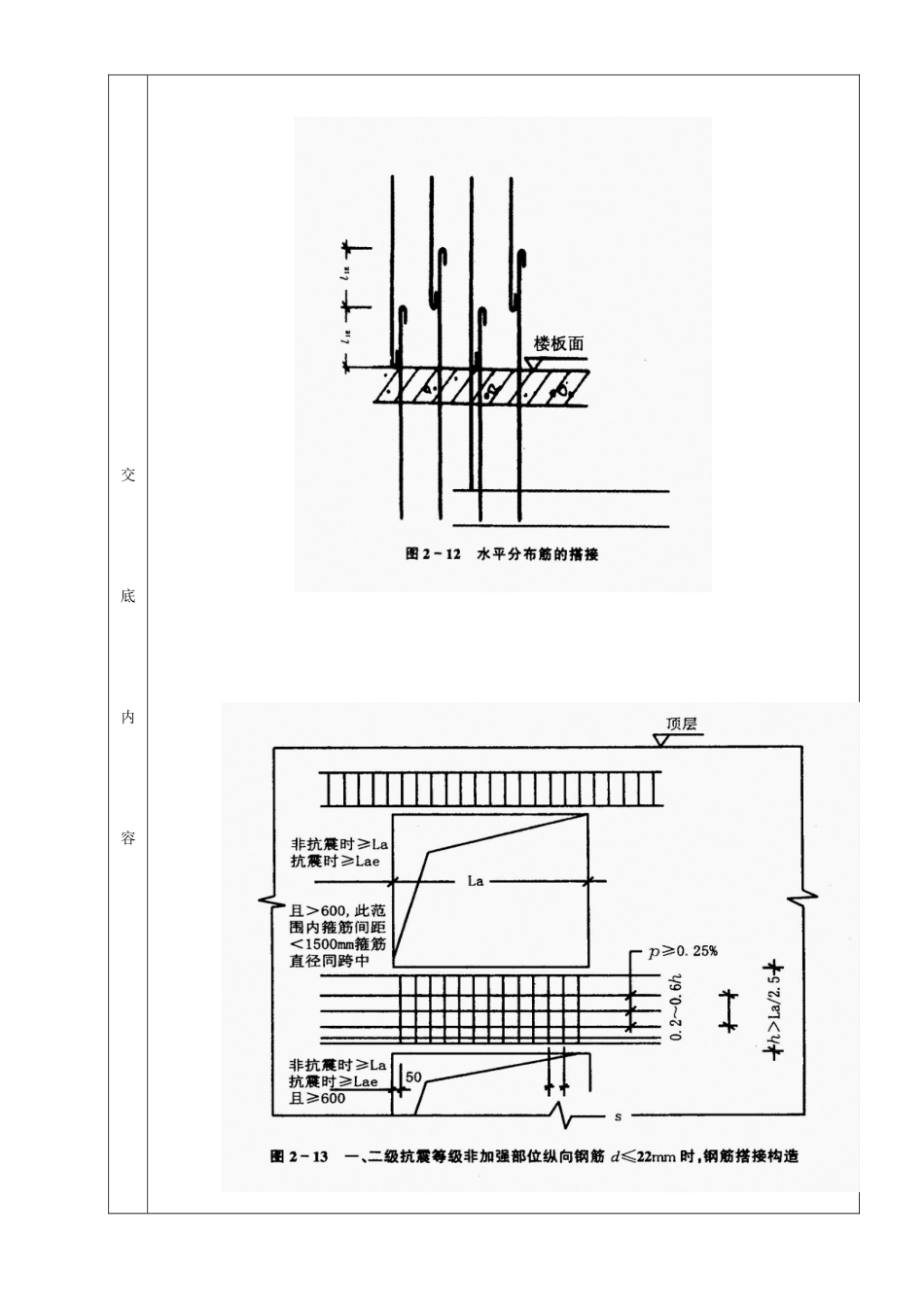

全现浇剪力墙构造钢筋绑扎工程 分项工程质量技术交底卡GD2301003 施工工程名称分部工程交底部位 日 年月日交底内容一、施工准备(一) 作业条件1、据设计图纸要求的规格尺寸选择适当的进料长度以免浪费并把钢筋加工成型或点焊网片。2、钢筋外表的铁锈在绑扎前去除洁净;网片几何尺寸、规格及焊接质量检验合格前方可使用。3、弹好墙身、洞口线并将施工缝处的松散混凝土剔凿洁净。4、电渣压力焊工人应经培训并在班前焊试件试验合格才能上岗操作。5、预制带火烧丝的水泥砂浆块或购置塑料卡作保护层。6、熟悉图纸作好技术交底。(二) 材质要求钢筋具有出厂质量证明书并经复试检验合格。(三) 施工机具钢筋钩子、撬棍、网筋板子、绑扎架、钢丝刷子、钢筋运输车、石笔、墨斗、尺子等。二、质量要求““详细要求请参照本书 箱型根底工程〞章节中 钢筋工程〞相应局部。三、工艺流程→→→→修理伸出筋焊接、绑扎节点竖向钢筋绑扎墙体钢筋网片定位修整四、 操作工艺(一) 修理预留伸出筋根据所弹墙线调整下层墙体伸出的搭接筋使其位置正确。假设下层墙体伸出钢筋位置偏向较大应征求设计人员处理。一般按 1:6 调整与钢筋网片搭接好。(二) 焊接、绑扎节点竖向钢筋对暗柱、门窗洞口等边缘构件处的竖向受力筋宜采纳焊接或机械连接对三、四级抗震等级当 D≤22mm 时可采纳非焊接的搭接接头。从经济和操作方便考虑优先使用电渣压力焊。洞口周围加强钢筋的锚固长度应符合?建筑物抗震构造详图?(03G329—l)的要求。(三) 墙体钢筋的绑扎1、现场钢筋的绑扎：先立 2～4 根竖筋并画好横筋分挡标志然后于下部及齐胸处绑两根横筋固农好位置并在横筋上画好分档标志然后绑其余竖筋最后绑其余横筋。钢筋绑扎完毕后各种操作人员不准任意蹬踏钢筋。2、网片绑扎：网片立起后用木方临时支撑然后逐根绑扎根部搭接在钢筋搭接局部的中心和两端共绑三扣。(四) 钢筋网片的定位与连接现浇剪力墙设计一般为双层钢筋在两层钢筋之间要绑扎拉接筋和支撑筋以保证钢筋的正确位置。拉接筋加 6～φ10mm 钢筋绑扎时纵横间距不大于 600mm。绑扎在纵横交底内容向钢筋的穿插点上勾住外边筋。支撑筋采纳 φl2 钢筋间距 1000m 左右两端刷防锈漆。另有一种梯形支撑筋用两根竖筋(与墙体竖筋同直径同高度)与拉筋焊接成形绑在墙体网片之间起到撑、拉作用间距 1200mm。在横筋上绑扎砂浆垫块或塑料卡来保证保护层的厚度。其间距不大于 1000mm“也可以采纳 梯子筋〞来开成混凝土保护层...
