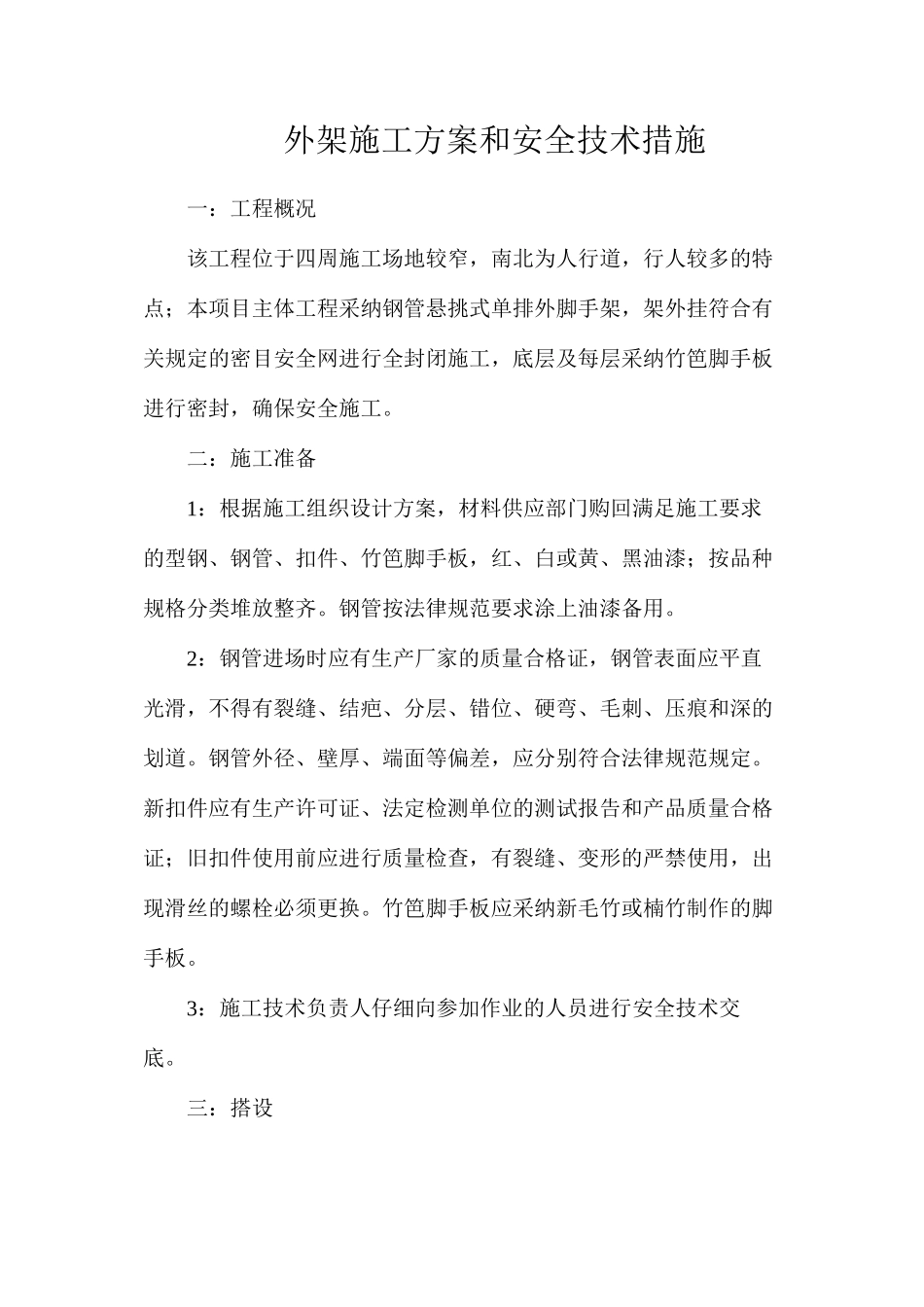

外架施工方案和安全技术措施

外架施工方案和安全技术措施一：工程概况该工程位于四周施工场地较窄，南北为人行道，行人较多的特点；本项目主体工程采纳钢管悬挑式单排外脚手架，架外挂符合有关规定的密目安全网进行全封闭施工，底层及每层采纳竹笆脚手板进行密封，确保安全施工。二：施工准备1：根据施工组织设计方案，材料供应部门购回满足施工要求的型钢、钢管、扣件、竹笆脚手板，红、白或黄、黑油漆；按品种规格分类堆放整齐。钢管按法律规范要求涂上油漆备用。2：钢管进场时应有生产厂家的质量合格证，钢管表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚、端面等偏差，应分别符合法律规范规定。新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。竹笆脚手板应采纳新毛竹或楠竹制作的脚手板。3：施工技术负责人仔细向参加作业的人员进行安全技术交底。三：搭设1：主体工程头层从地面开始搭设。地面必须铺平、夯实，排水畅通，立杆底部垫不小于 50mm 厚的木垫板。在立杆底座上不大于 200mm 处用直角扣件与纵向扫地杆相连。当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定。立杆间距不大于 1.5 米，大横杆间距不大于 0.9 米,步距不大于 1.8 米。小横杆间距不大 1.5 米。小横杆伸入楼板不小于 240mm。两根相邻立杆的接头不应设置在同步内。连墙件用 14 圆钢从底层按 2 步 3 跨预埋入墙体锚固，每搭设完一步架后，应按法律规范要求校正步距、纵距、横距及立杆的垂直度。架体用钢管与连墙件锚固连接。连墙件的搭设必须与外架搭设同步进行。在外架的转角处外架的两端应增设连墙件。当架体高度超过 6 米时，在外侧立面的两端由底至顶各设置一道剪刀撑，中间各道剪刀撑之间的净距不在于 15米。剪刀撑的宽度不小于 4 跨，斜杆与地面角度 45-60 度之间。剪刀撑斜杆的搭接长度不小于 1 米，不少于 2 个旋转扣件固定。架子所有杆端扣件盖板的边缘至杆端距离不小于 100mm。架子搭设要高出作业面 1.5 米以上。2：当主体上升到 4 层时，在 4 层的梁板上用 14 圆钢预埋锚固，待砼强度达到 50%时，用制作好的型钢从预埋锚固穿出，作为这层金外架的悬挑梁，间距不能大于 1.5 米，每根悬挑梁下部用钢管扣件打斜撑。斜撑全部用钢管直角扣件相连，增强斜撑的稳定性。后面做法同...
