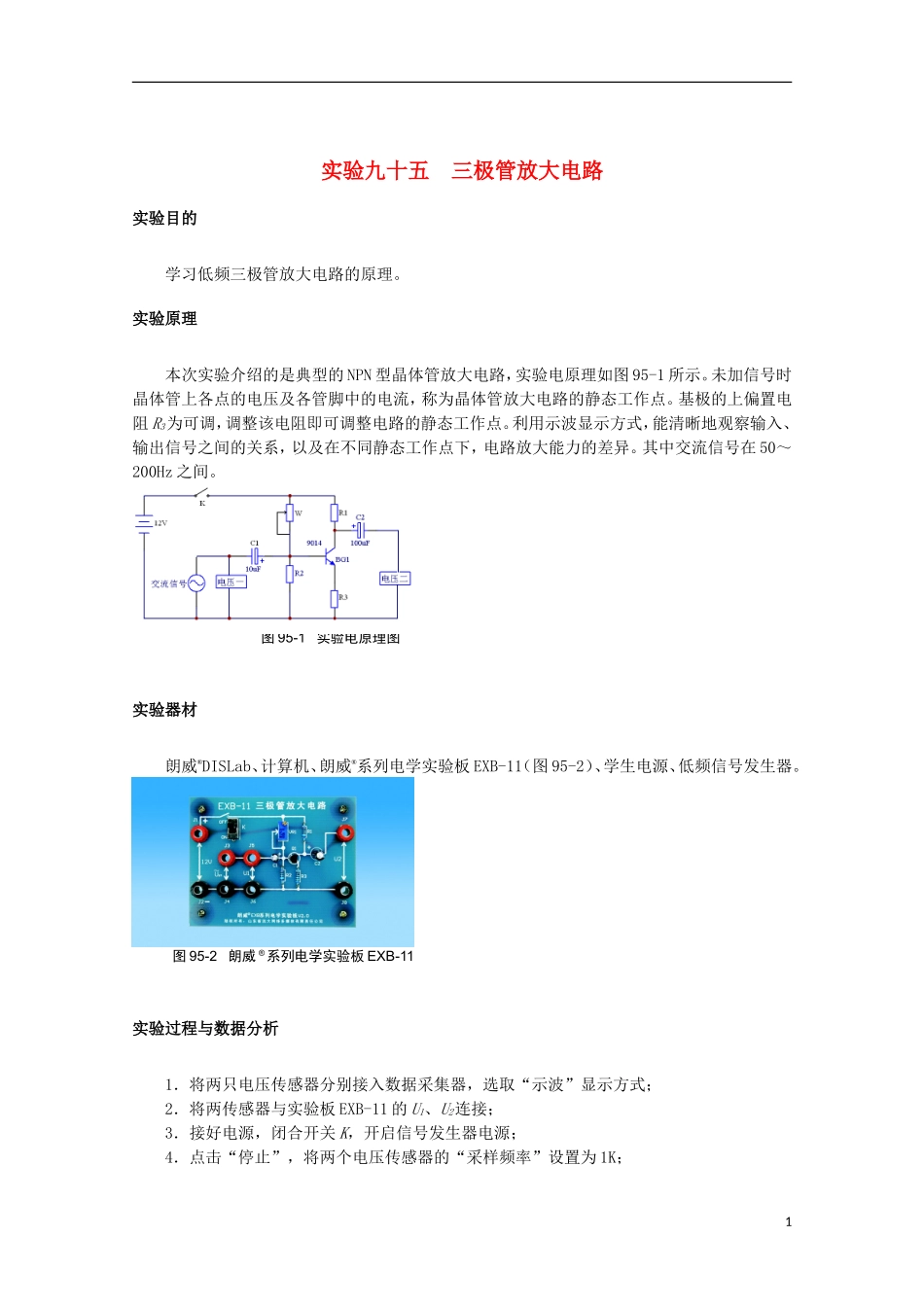

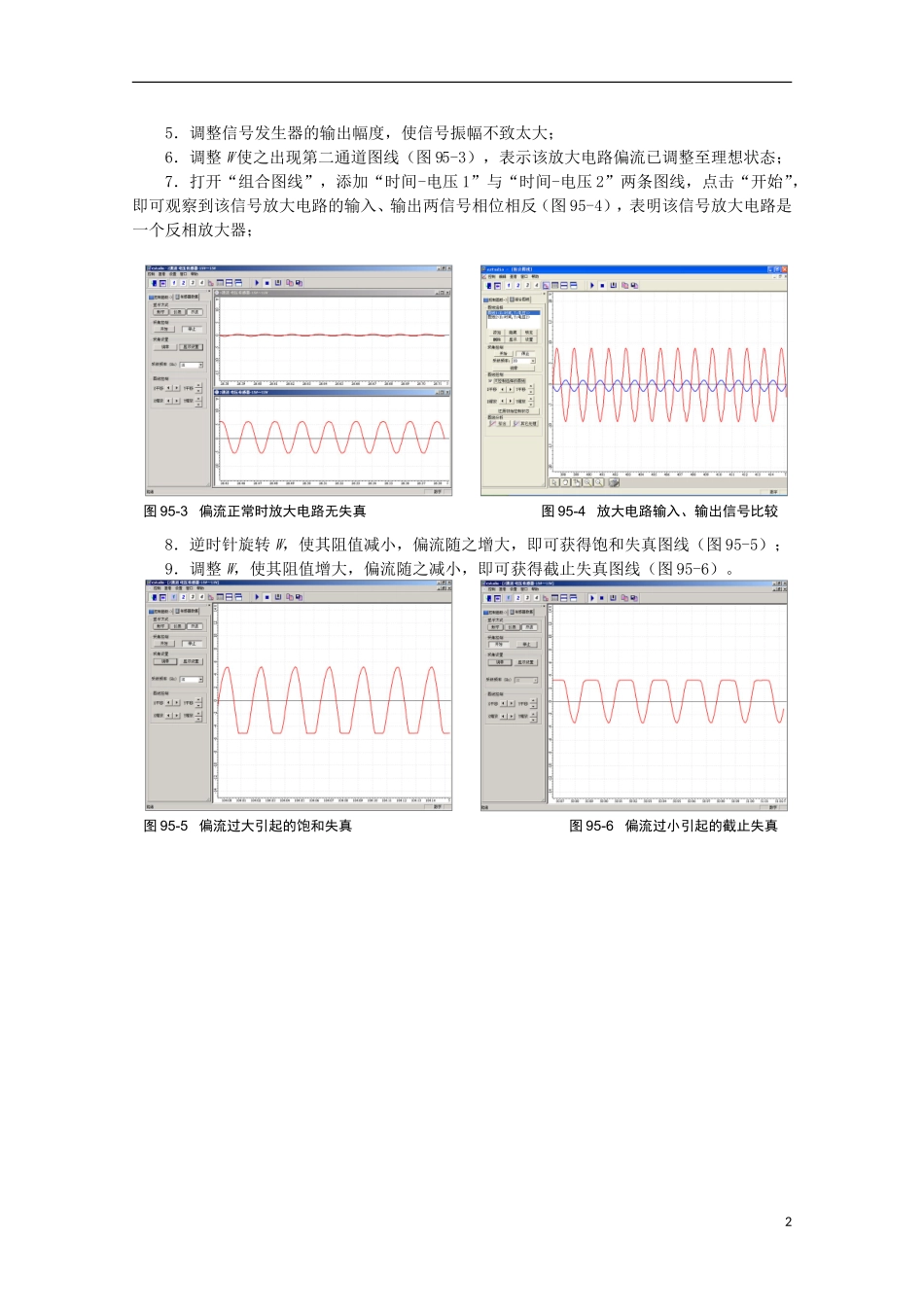

实验九十五 三极管放大电路实验目的学习低频三极管放大电路的原理。实验原理本次实验介绍的是典型的 NPN 型晶体管放大电路，实验电原理如图 95-1 所示。未加信号时晶体管上各点的电压及各管脚中的电流，称为晶体管放大电路的静态工作点。基极的上偏置电阻 R3为可调，调整该电阻即可调整电路的静态工作点。利用示波显示方式，能清晰地观察输入、输出信号之间的关系，以及在不同静态工作点下，电路放大能力的差异。其中交流信号在 50～200Hz 之间。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-11（图 95-2）、学生电源、低频信号发生器。实验过程与数据分析1．将两只电压传感器分别接入数据采集器，选取“示波”显示方式；2．将两传感器与实验板 EXB-11 的 U1、U2连接； 3．接好电源，闭合开关 K，开启信号发生器电源；4．点击“停止”，将两个电压传感器的“采样频率”设置为 1K；图 95-1 实验电原理图图 95-2 朗威 ®系列电学实验板 EXB-1115．调整信号发生器的输出幅度，使信号振幅不致太大；6．调整 W 使之出现第二通道图线（图 95-3），表示该放大电路偏流已调整至理想状态；7．打开“组合图线”，添加“时间-电压 1”与“时间-电压 2”两条图线，点击“开始”，即可观察到该信号放大电路的输入、输出两信号相位相反（图 95-4），表明该信号放大电路是一个反相放大器；8．逆时针旋转 W，使其阻值减小，偏流随之增大，即可获得饱和失真图线（图 95-5）；9．调整 W，使其阻值增大，偏流随之减小，即可获得截止失真图线（图 95-6）。图 95-3 偏流正常时放大电路无失真 图 95-4 放大电路输入、输出信号比较图 95-5 偏流过大引起的饱和失真 图 95-6 偏流过小引起的截止失真2
