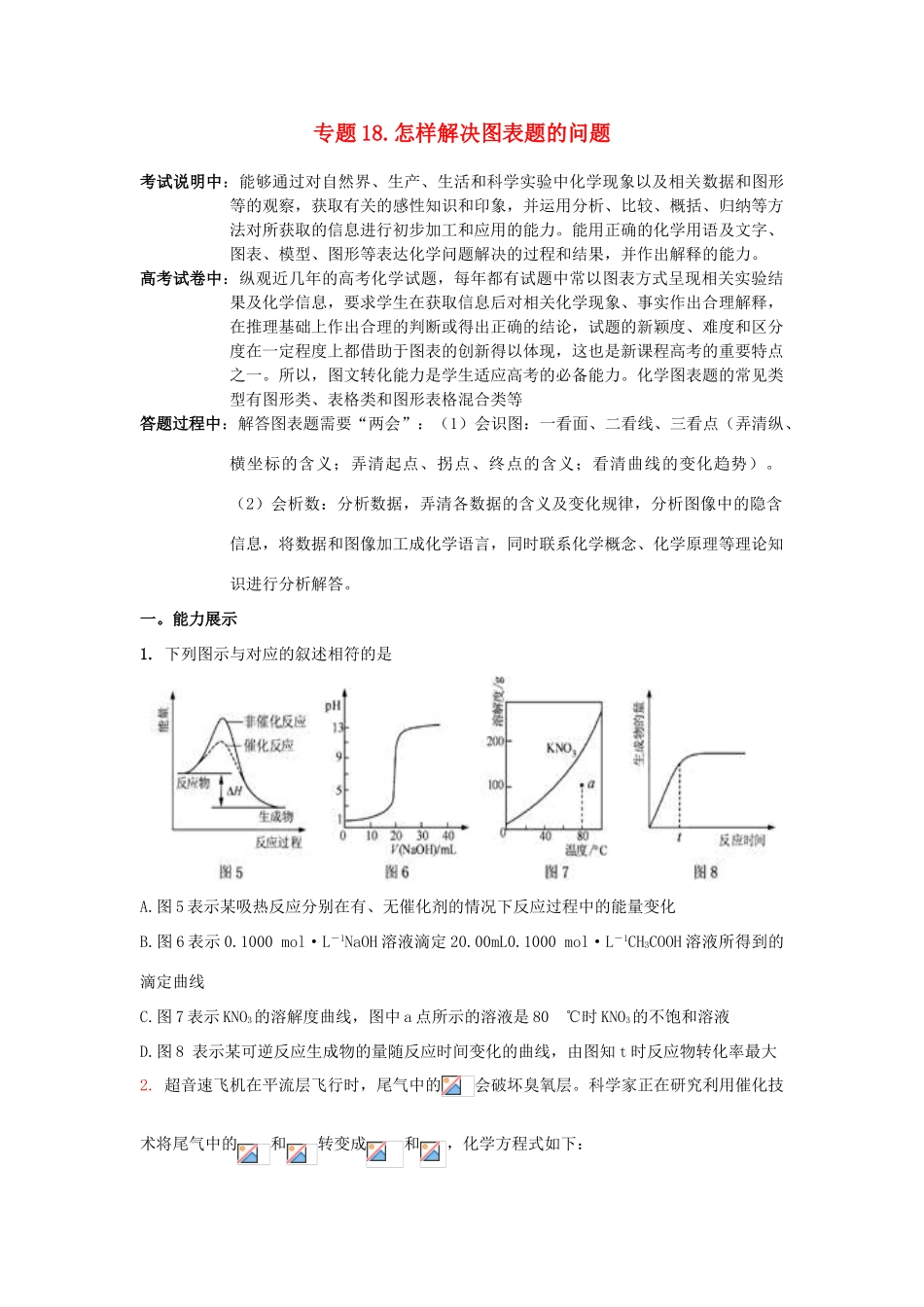

专题 18.怎样解决图表题的问题考试说明中：能够通过对自然界、生产、生活和科学实验中化学现象以及相关数据和图形等的观察，获取有关的感性知识和印象，并运用分析、比较、概括、归纳等方法对所获取的信息进行初步加工和应用的能力。能用正确的化学用语及文字、图表、模型、图形等表达化学问题解决的过程和结果，并作出解释的能力。高考试卷中：纵观近几年的高考化学试题，每年都有试题中常以图表方式呈现相关实验结果及化学信息，要求学生在获取信息后对相关化学现象、事实作出合理解释，在推理基础上作出合理的判断或得出正确的结论，试题的新颖度、难度和区分度在一定程度上都借助于图表的创新得以体现，这也是新课程高考的重要特点之一。所以，图文转化能力是学生适应高考的必备能力。化学图表题的常见类型有图形类、表格类和图形表格混合类等答题过程中：解答图表题需要“两会”：（1）会识图：一看面、二看线、三看点（弄清纵、横坐标的含义；弄清起点、拐点、终点的含义；看清曲线的变化趋势）。（2）会析数：分析数据，弄清各数据的含义及变化规律，分析图像中的隐含信息，将数据和图像加工成化学语言，同时联系化学概念、化学原理等理论知识进行分析解答。一。能力展示1. 下列图示与对应的叙述相符的是A.图 5 表示某吸热反应分别在有、无催化剂的情况下反应过程中的能量变化B.图 6 表示 0.1000 mol·L－1NaOH 溶液滴定 20.00mL0.1000 mol·L－1CH3COOH 溶液所得到的滴定曲线C.图 7 表示 KNO3的溶解度曲线，图中 a 点所示的溶液是 80 ℃时 KNO3的不饱和溶液D.图 8 表示某可逆反应生成物的量随反应时间变化的曲线，由图知 t 时反应物转化率最大2. 超音速飞机在平流层飞行时，尾气中的会破坏臭氧层。科学家正在研究利用催化技术将尾气中的和转变成和，化学方程式如下：为了测定在某种催化剂作用下的反应速率，在某温度下用气体传感器测得不同时间的NO 和 CO 浓度如表：请回答下列问题（均不考虑温度变化对催化剂催化效率的影响）：（1）在上述条件下反应能够自发进行，则反应的 0（填写“>”、“<”“=”。（2）前 2s 内的平均反应速率 v(N2)=_____________。（3）在该温度下，反应的平衡常数 K= 。（4）假设在密闭容器中发生上述反应，达到平衡时下列措施能提高 NO 转化率的是 。A.选用更有效的催化剂 B.升高反应体系的温度C．降低反应体系的温度 D.缩小容器的体积（5）研究表明：在使用等质量催化...
