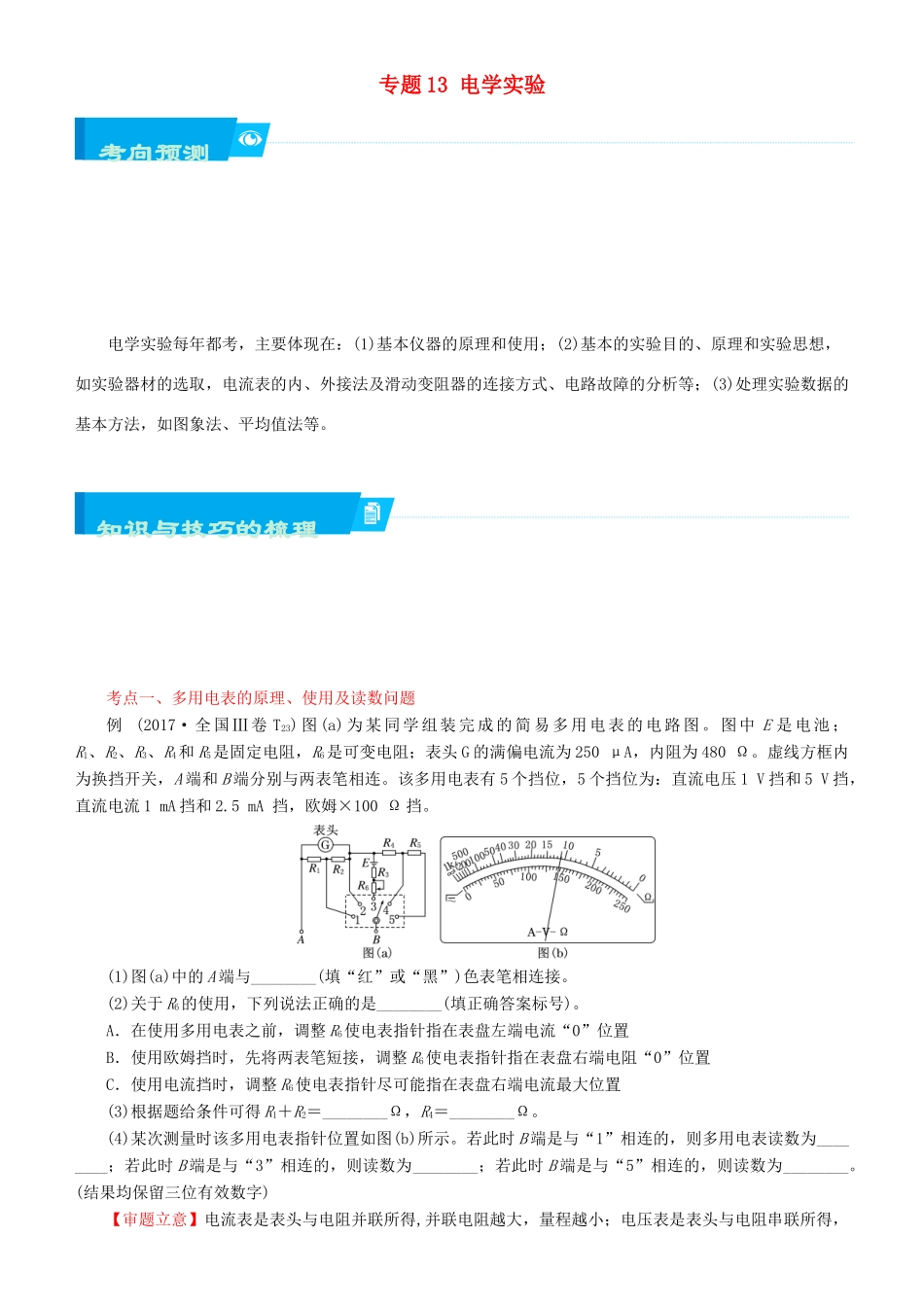

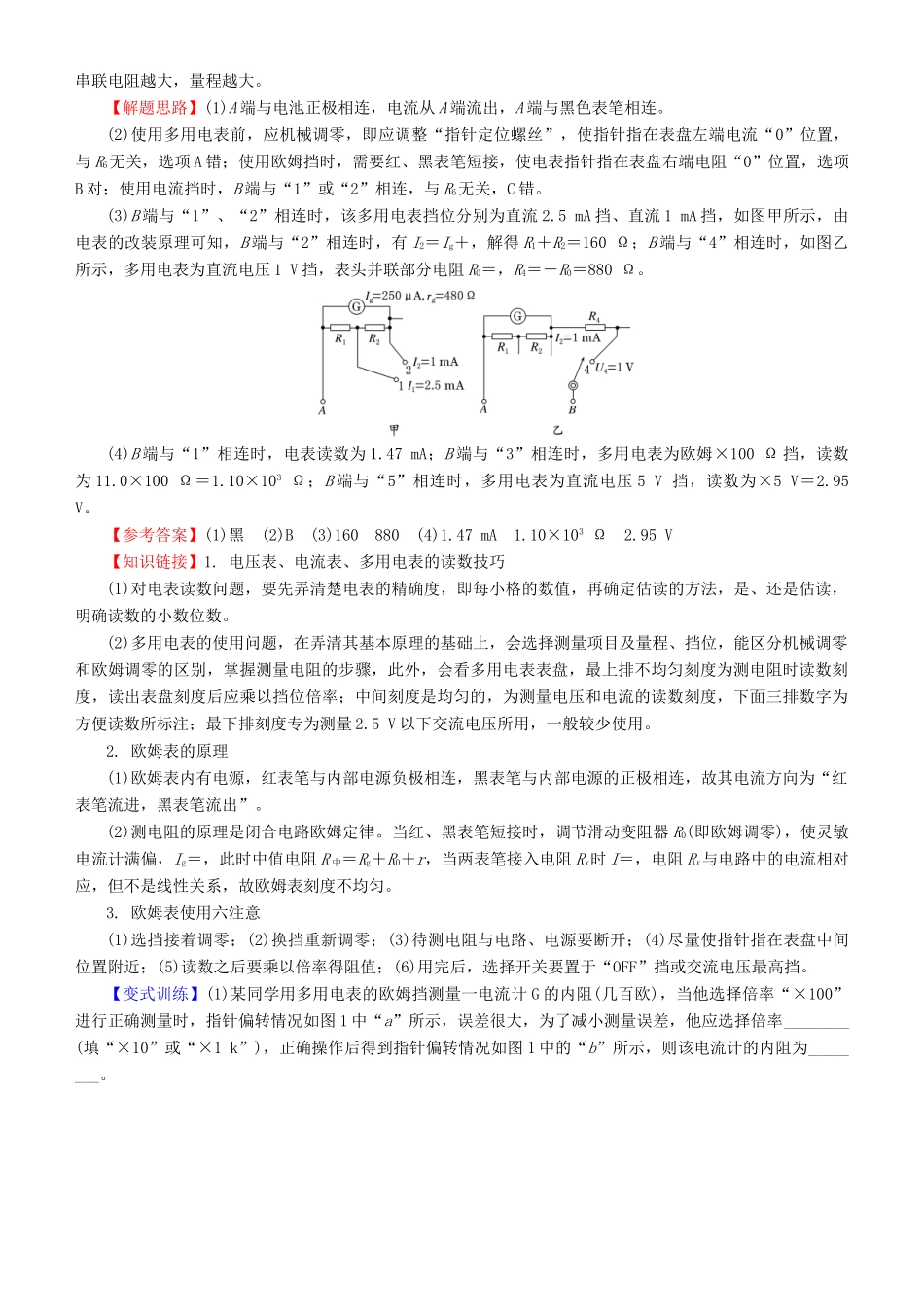

专题 13 电学实验电学实验每年都考，主要体现在：(1)基本仪器的原理和使用；(2)基本的实验目的、原理和实验思想，如实验器材的选取，电流表的内、外接法及滑动变阻器的连接方式、电路故障的分析等；(3)处理实验数据的基本方法，如图象法、平均值法等。考点一、多用电表的原理、使用及读数问题例 (2017·全国 Ⅲ卷 T23)图(a)为某同学组装完成的简易多用电表的电路图。图中 E 是电池；R1、R2、R3、R4和 R5是固定电阻，R6是可变电阻；表头 G 的满偏电流为 250 μA，内阻为 480 Ω。虚线方框内为换挡开关，A 端和 B 端分别与两表笔相连。该多用电表有 5 个挡位，5 个挡位为：直流电压 1 V 挡和 5 V 挡，直流电流 1 mA 挡和 2.5 mA 挡，欧姆×100 Ω 挡。(1)图(a)中的 A 端与________(填“红”或“黑”)色表笔相连接。(2)关于 R6的使用，下列说法正确的是________(填正确答案标号)。A．在使用多用电表之前，调整 R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整 R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整 R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得 R1＋R2＝________Ω，R4＝________Ω。(4)某次测量时该多用电表指针位置如图(b)所示。若此时 B 端是与“1”相连的，则多用电表读数为________；若此时 B 端是与“3”相连的，则读数为________；若此时 B 端是与“5”相连的，则读数为________。(结果均保留三位有效数字)【审题立意】电流表是表头与电阻并联所得,并联电阻越大，量程越小；电压表是表头与电阻串联所得，考向预测知识与技巧的梳理串联电阻越大，量程越大。【解题思路】(1)A 端与电池正极相连，电流从 A 端流出，A 端与黑色表笔相连。(2)使用多用电表前，应机械调零，即应调整“指针定位螺丝”，使指针指在表盘左端电流“0”位置，与 R6无关，选项 A 错；使用欧姆挡时，需要红、黑表笔短接，使电表指针指在表盘右端电阻“0”位置，选项B 对；使用电流挡时，B 端与“1”或“2”相连，与 R6无关，C 错。(3)B 端与“1”、“2”相连时，该多用电表挡位分别为直流 2.5 mA 挡、直流 1 mA 挡，如图甲所示，由电表的改装原理可知，B 端与“2”相连时，有 I2＝Ig＋，解得 R1＋R2＝160 Ω；B 端与“4”相连时，如图乙所示，多用电表为直流电压 1 V 挡，表头并联部分电阻 R0＝，R4＝－R0＝880 Ω。(4...
