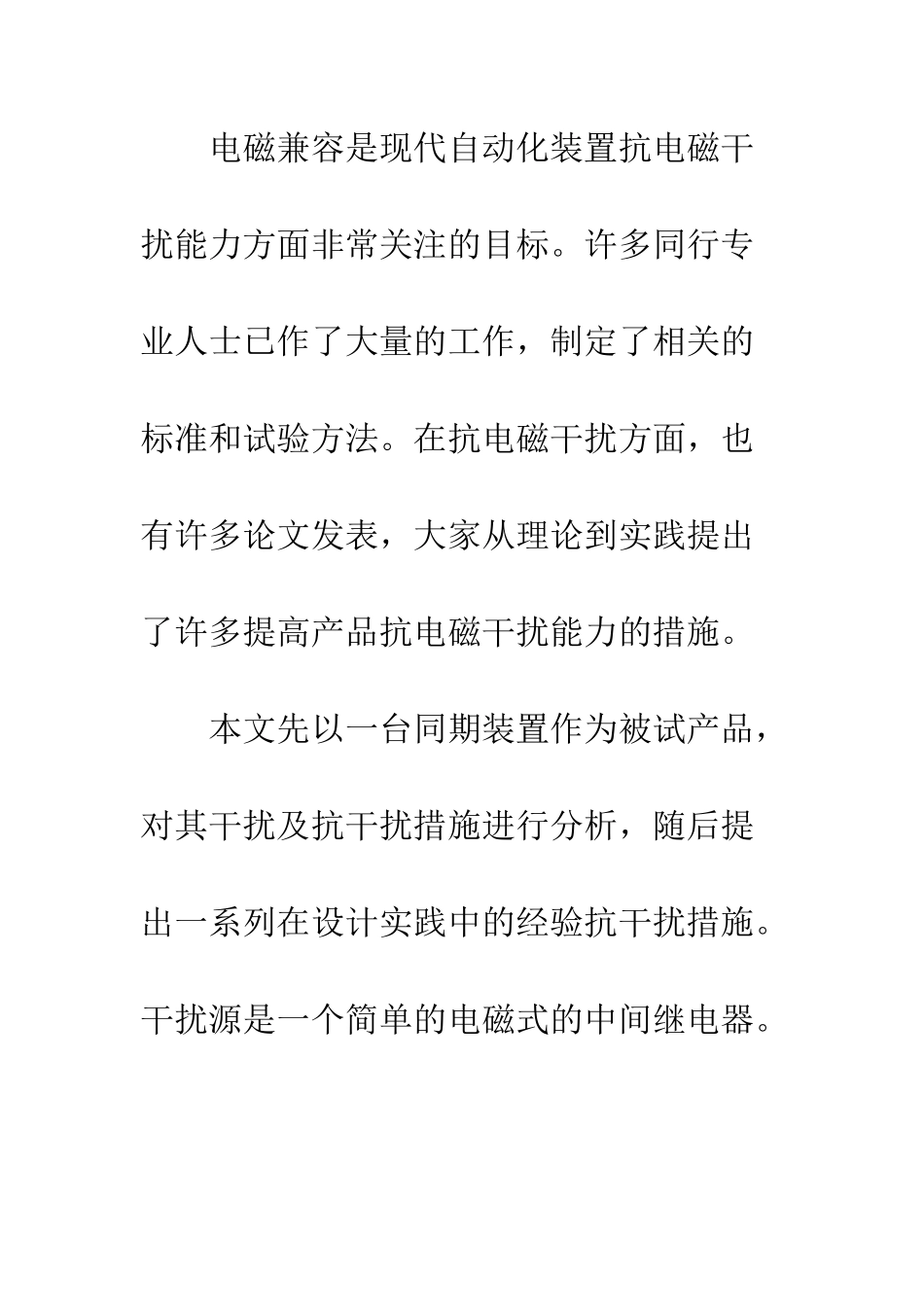

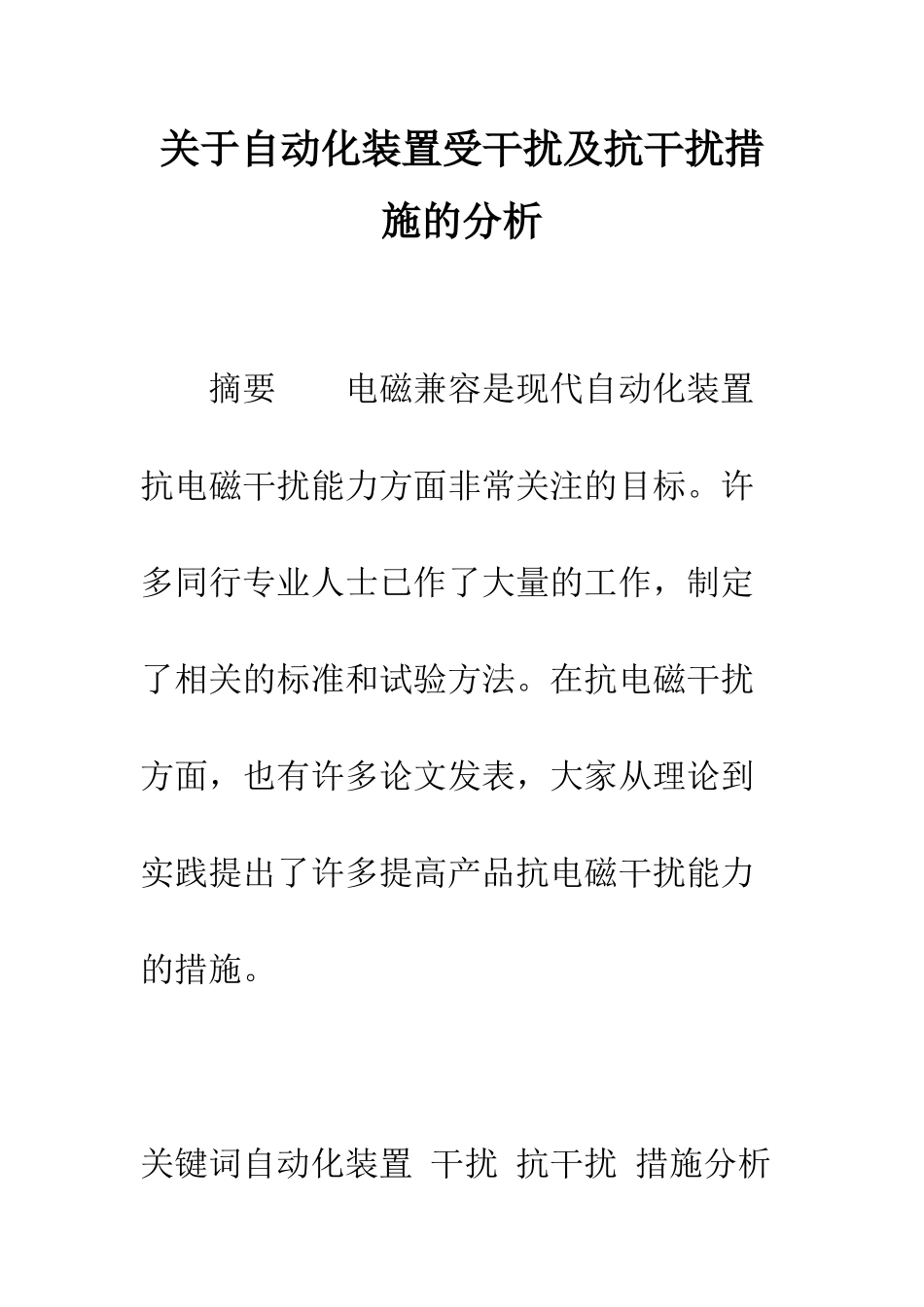

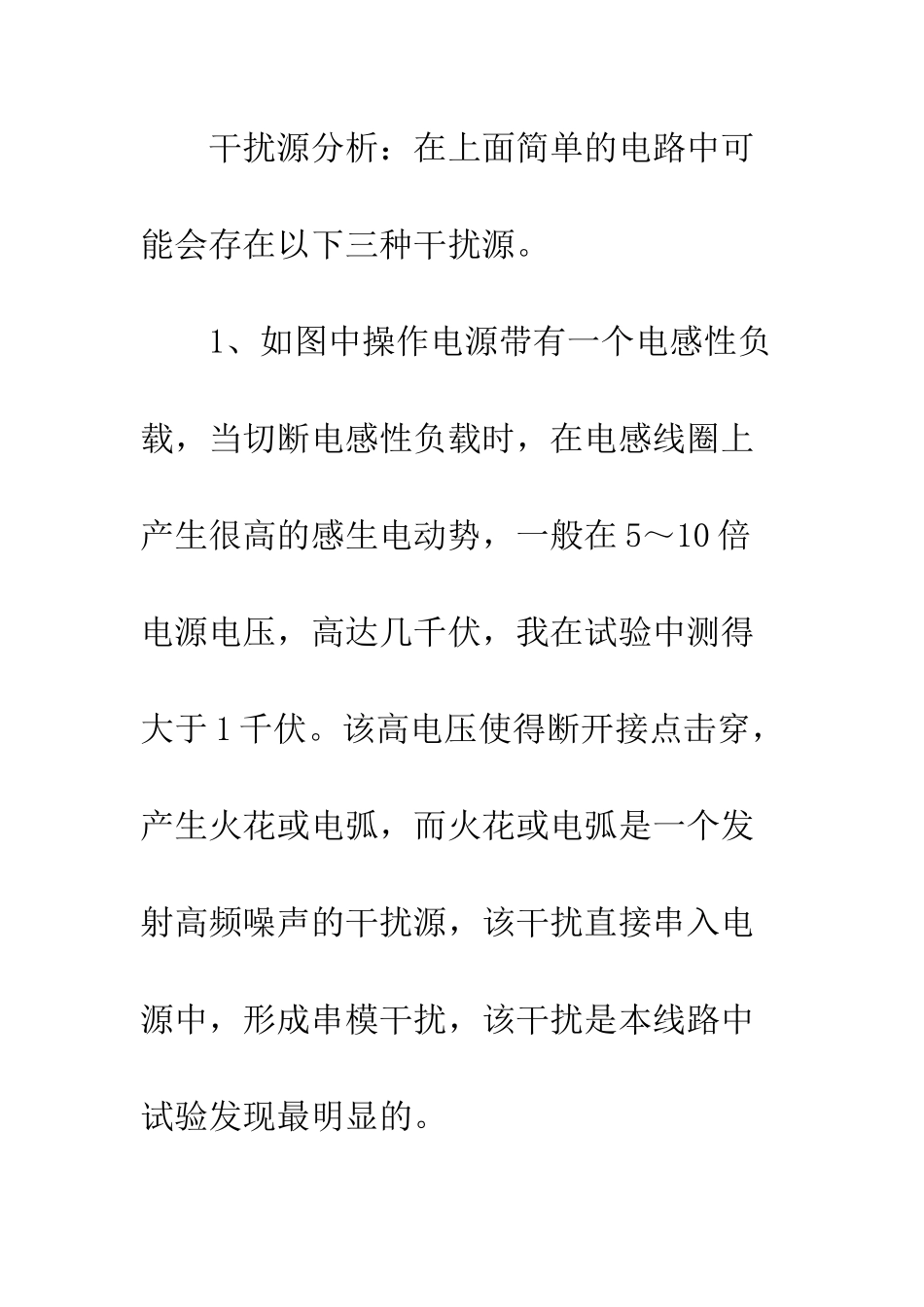

关于自动化装置受干扰及抗干扰措施的分析 摘要 电磁兼容是现代自动化装置抗电磁干扰能力方面非常关注的目标。许多同行专业人士已作了大量的工作,制定了相关的标准和试验方法。在抗电磁干扰方面,也有许多论文发表,大家从理论到实践提出了许多提高产品抗电磁干扰能力的措施。关键词自动化装置 干扰 抗干扰 措施分析 电磁兼容是现代自动化装置抗电磁干扰能力方面非常关注的目标。许多同行专业人士已作了大量的工作,制定了相关的标准和试验方法。在抗电磁干扰方面,也有许多论文发表,大家从理论到实践提出了许多提高产品抗电磁干扰能力的措施。 本文先以一台同期装置作为被试产品,对其干扰及抗干扰措施进行分析,随后提出一系列在设计实践中的经验抗干扰措施。干扰源是一个简单的电磁式的中间继电器。 干扰源分析:在上面简单的电路中可能会存在以下三种干扰源。 1、如图中操作电源带有一个电感性负载,当切断电感性负载时,在电感线圈上产生很高的感生电动势,一般在 5~10 倍电源电压,高达几千伏,我在试验中测得大于 1 千伏。该高电压使得断开接点击穿,产生火花或电弧,而火花或电弧是一个发射高频噪声的干扰源,该干扰直接串入电源中,形成串模干扰,该干扰是本线路中试验发现最明显的。 火花或电弧熄灭时间很短,又将产生感应电压,所以在不断地“通断”的瞬变过程中电源上串入了很大的高频干扰信号和浪涌电流。而自动装置内部的电子元件尤其 IC 片都是弱电工作元器件,该干扰信号和浪涌流对继电器造成逻辑紊乱,以致误动,实际上对继电器内部元器件也具有很大的损害性。尤其是静态的继电器产品表现更为严重,对于同期继电器,内部回路复杂,电源负载较重,在此重负荷下受干扰就会显得影响很大。 对于这种干扰实际上最有效的办法是在电感负载上并接一个吸收回路即可,但是电感负载是多种不同设备,且有很多是在运行中的产品,这样就自然的把问题踢给了新产品。 在试验中本人启用了图接线的抑制回路,作用是用以抑制高频干扰,试验效果明显。 2、直流电压纹波引起的工频干扰,该种干扰在一般的产品设计中都有措施抑制,在试验中很少发现这种干扰。对于这种干扰,在试验中采纳了以下图三的电路,该电路具有消除低频干扰和高频干扰双重作用,但对于电容耐压要求较高。 3、线间串扰,该干扰是因信号线靠近和平行放置在一起而引起,虽在电压不高时显示不出来,但在受冲击电压时难免会引起干扰,这就是该干扰最难预测和最难...
