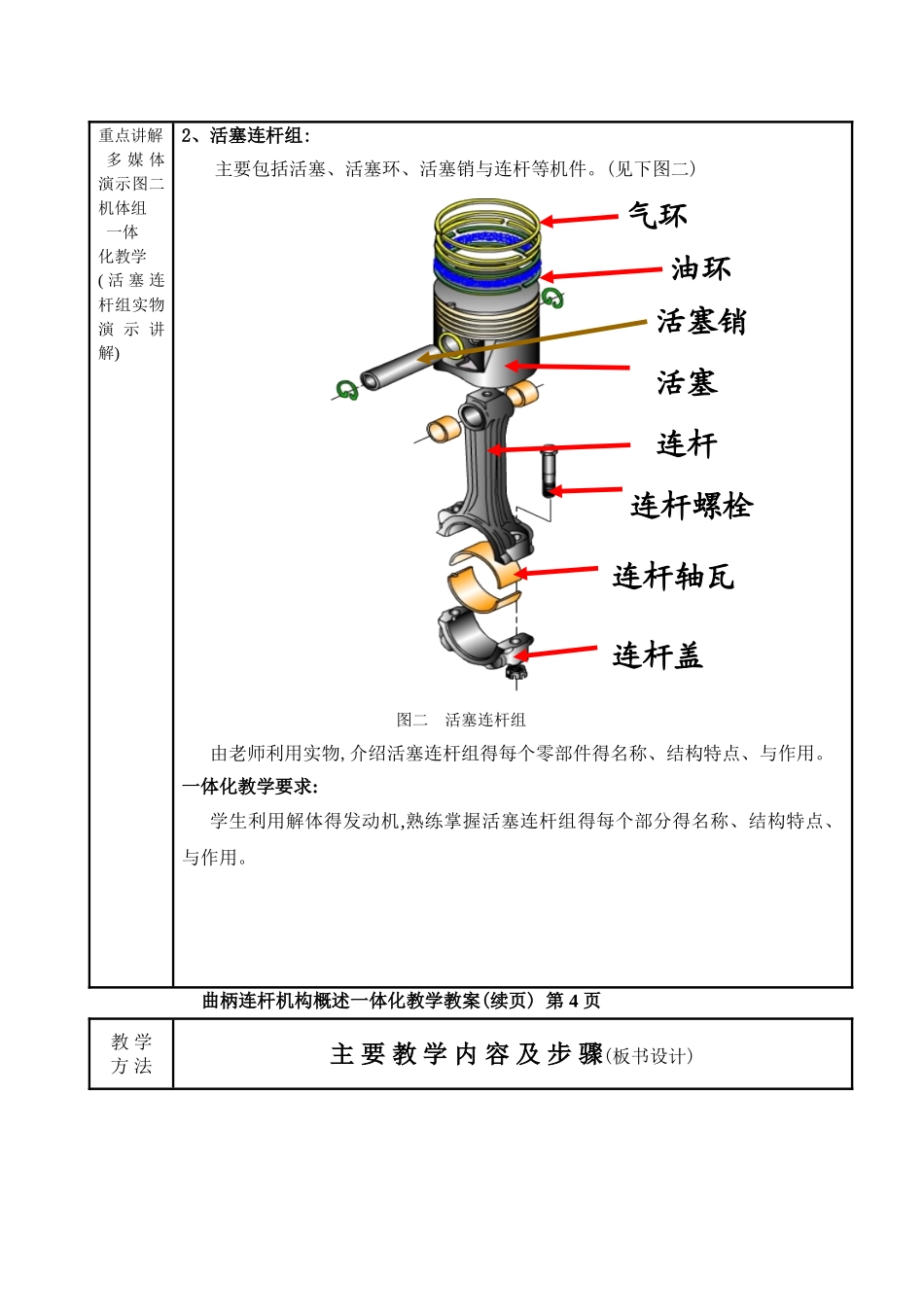

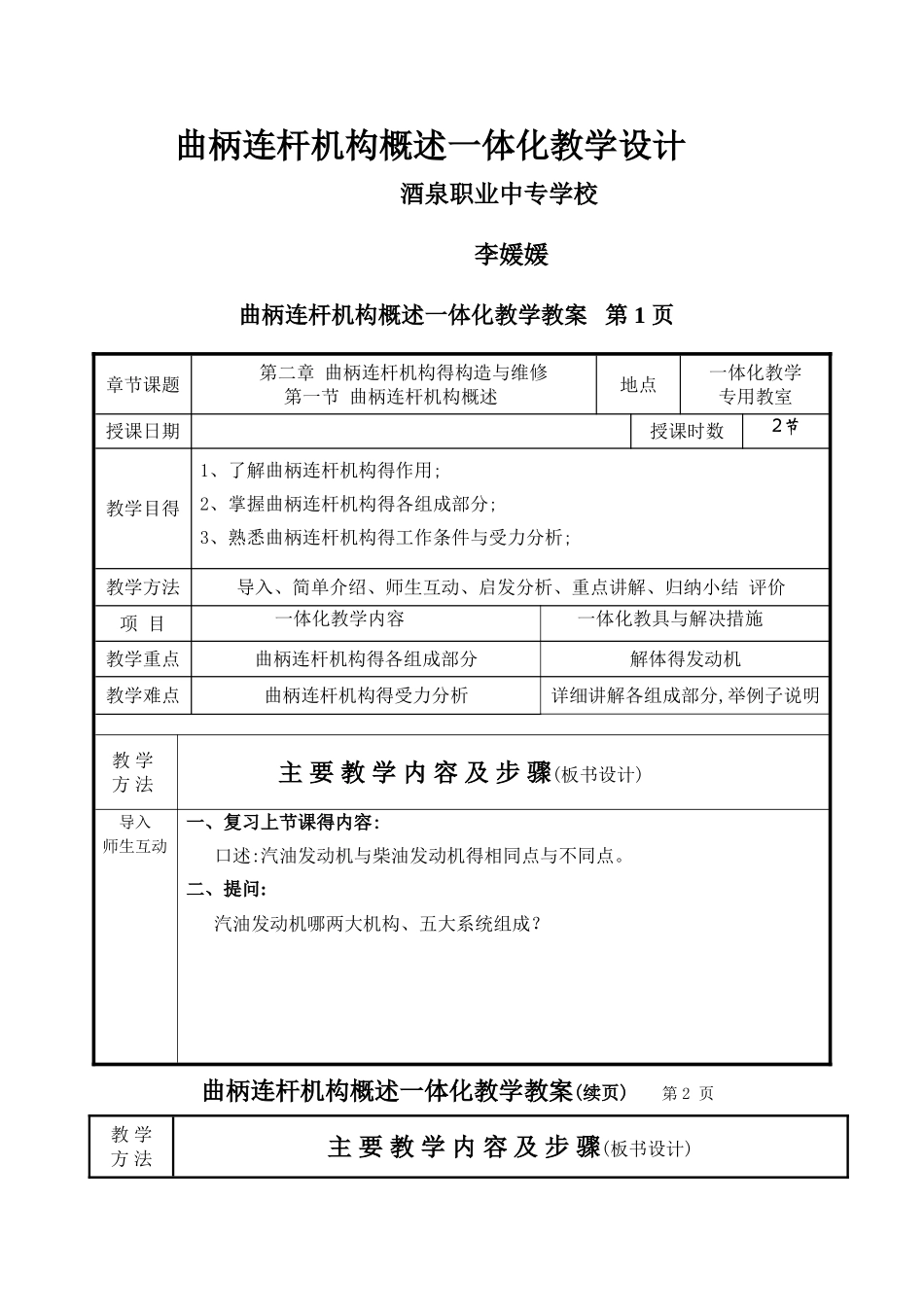

曲柄连杆机构概述一体化教学设计酒泉职业中专学校李媛媛曲柄连杆机构概述一体化教学教案 第 1 页章节课题第二章 曲柄连杆机构得构造与维修第一节 曲柄连杆机构概述地点一体化教学专用教室授课日期授课时数2节教学目得1、了解曲柄连杆机构得作用;2、掌握曲柄连杆机构得各组成部分;3、熟悉曲柄连杆机构得工作条件与受力分析;教学方法导入、简单介绍、师生互动、启发分析、重点讲解、归纳小结 评价项 目一体化教学内容一体化教具与解决措施教学重点曲柄连杆机构得各组成部分解体得发动机教学难点曲柄连杆机构得受力分析详细讲解各组成部分,举例子说明教 学方 法主 要 教 学 内 容 及 步 骤(板书设计)导入师生互动一、复习上节课得内容:口述:汽油发动机与柴油发动机得相同点与不同点。二、提问:汽油发动机哪两大机构、五大系统组成？曲柄连杆机构概述一体化教学教案(续页) 第 2 页教 学方 法主 要 教 学 内 容 及 步 骤(板书设计)启发分析重点讲解多 媒 体演示图一机体组一体化教学( 机 体 组实物演示讲解)三、功用与组成曲柄连杆机构得功用就是:把燃气作用在活塞顶上得力转变为曲轴得转矩,以向工作机械输出机械能。发动机产生得动力就是如何向外输出？曲柄连杆机构由以下组成:1、机体组:(见下图一)主要包括气缸体、曲轴箱、气缸盖、气缸套、气缸衬垫、油底壳等机件。 图一 机体组利用一体化教学专用教室,每三位学生一台解体得发动机,由老师介绍机体组得每个零部件得名称、结构特点、与作用。一体化教学要求:学生利用解体得发动机,熟练掌握机体组得每个部分得名称、结构特点、与作用。曲柄连杆机构概述一体化教学教案(续页) 第 3 页教 学方 法主 要 教 学 内 容 及 步 骤(板书设计)重点讲解多 媒 体演示图二机体组一体化教学( 活 塞 连杆组实物演 示 讲解)2、活塞连杆组:主要包括活塞、活塞环、活塞销与连杆等机件。(见下图二) 图二 活塞连杆组由老师利用实物,介绍活塞连杆组得每个零部件得名称、结构特点、与作用。一体化教学要求:学生利用解体得发动机,熟练掌握活塞连杆组得每个部分得名称、结构特点、与作用。曲柄连杆机构概述一体化教学教案(续页) 第 4 页教 学方 法主 要 教 学 内 容 及 步 骤(板书设计)气环油环活塞销活塞连杆连杆螺栓连杆轴瓦连杆盖重点讲解多 媒 体演示图三机体组一体化教学( 曲 轴 飞轮组实物演 示 讲解)启发分析3、曲轴飞轮组:主要包括曲轴...
