（安徽专用）2014年高考物理二轮 考前三个月 第8题 力学 电学实验的设计与创新学案

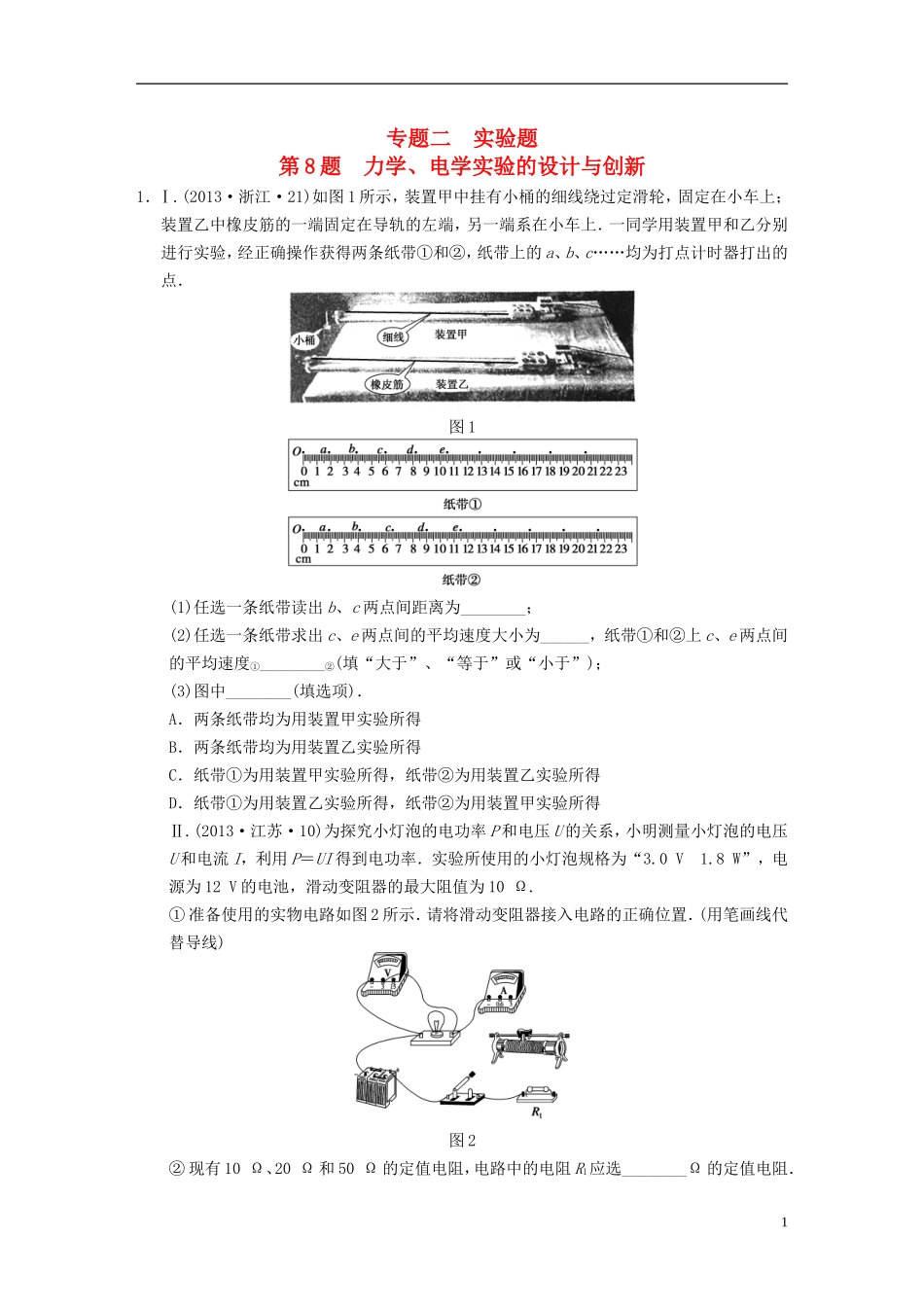

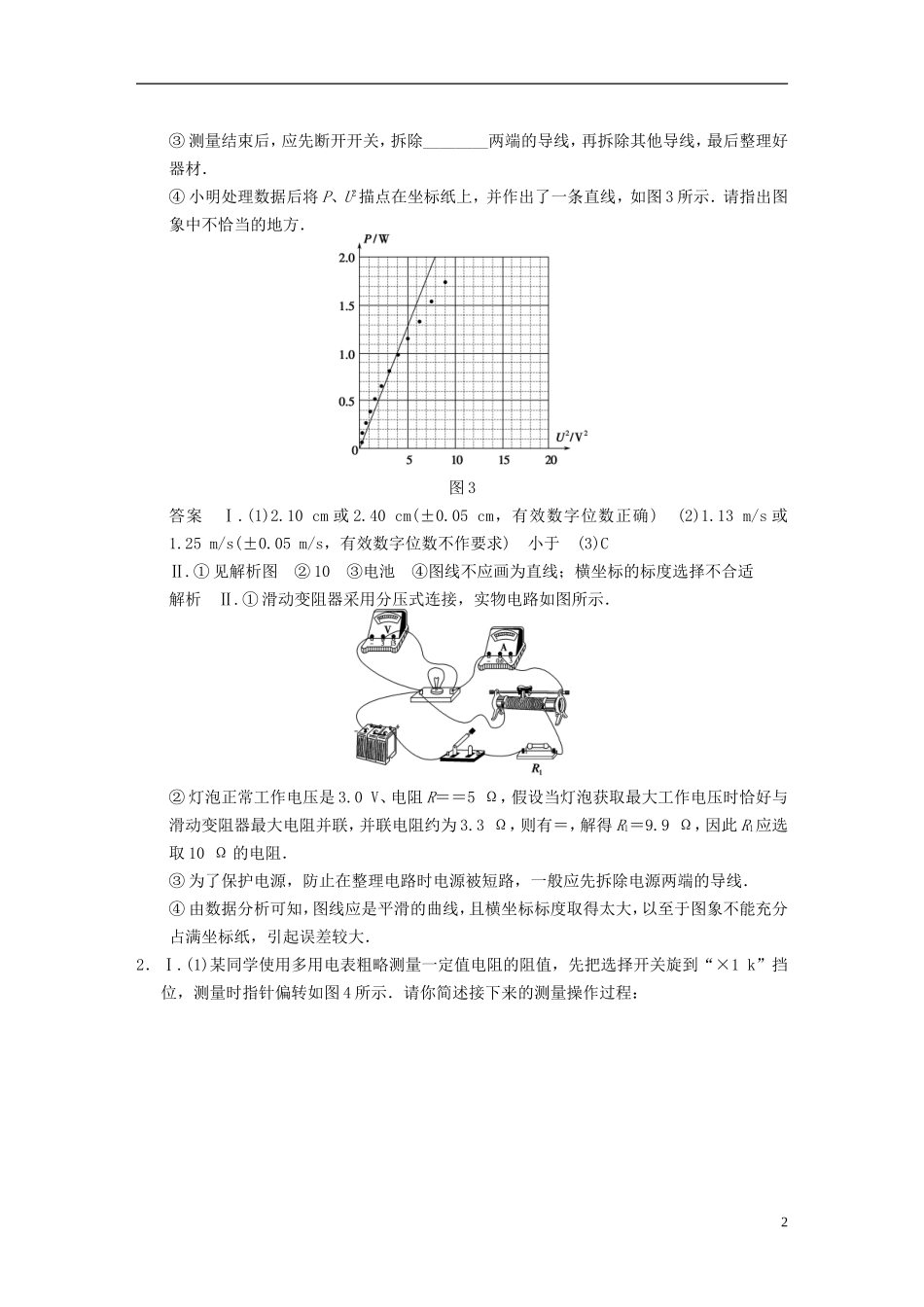

专题二 实验题第 8 题 力学、电学实验的设计与创新1．Ⅰ.(2013·浙江·21)如图 1 所示，装置甲中挂有小桶的细线绕过定滑轮，固定在小车上；装置乙中橡皮筋的一端固定在导轨的左端，另一端系在小车上．一同学用装置甲和乙分别进行实验，经正确操作获得两条纸带①和②，纸带上的 a、b、c……均为打点计时器打出的点．图 1(1)任选一条纸带读出 b、c 两点间距离为________；(2)任选一条纸带求出 c、e 两点间的平均速度大小为______，纸带①和②上 c、e 两点间的平均速度①________②(填“大于”、“等于”或“小于”)；(3)图中________(填选项)．A．两条纸带均为用装置甲实验所得B．两条纸带均为用装置乙实验所得C．纸带①为用装置甲实验所得，纸带②为用装置乙实验所得D．纸带①为用装置乙实验所得，纸带②为用装置甲实验所得Ⅱ.(2013·江苏·10)为探究小灯泡的电功率 P 和电压 U 的关系，小明测量小灯泡的电压U 和电流 I，利用 P＝UI 得到电功率．实验所使用的小灯泡规格为“3.0 V 1.8 W”，电源为 12 V 的电池，滑动变阻器的最大阻值为 10 Ω.① 准备使用的实物电路如图 2 所示．请将滑动变阻器接入电路的正确位置．(用笔画线代替导线)图 2② 现有 10 Ω、20 Ω 和 50 Ω 的定值电阻，电路中的电阻 R1应选________Ω 的定值电阻．1③ 测量结束后，应先断开开关，拆除________两端的导线，再拆除其他导线，最后整理好器材．④ 小明处理数据后将 P、U2描点在坐标纸上，并作出了一条直线，如图 3 所示．请指出图象中不恰当的地方．图 3答案 Ⅰ.(1)2.10 cm 或 2.40 cm(±0.05 cm，有效数字位数正确) (2)1.13 m/s 或1.25 m/s(±0.05 m/s，有效数字位数不作要求) 小于 (3)CⅡ.① 见解析图 ② 10 ③电池 ④图线不应画为直线；横坐标的标度选择不合适解析 Ⅱ.① 滑动变阻器采用分压式连接，实物电路如图所示．② 灯泡正常工作电压是 3.0 V、电阻 R＝＝5 Ω，假设当灯泡获取最大工作电压时恰好与滑动变阻器最大电阻并联，并联电阻约为 3.3 Ω，则有＝，解得 R1＝9.9 Ω，因此 R1应选取 10 Ω 的电阻．③ 为了保护电源，防止在整理电路时电源被短路，一般应先拆除电源两端的导线．④ 由数据分析可知，图线应是平滑的曲线，且横坐标标度取得太大，以至于图象不能充分占满坐标纸，引起误差较大．2．Ⅰ.(1)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到...
