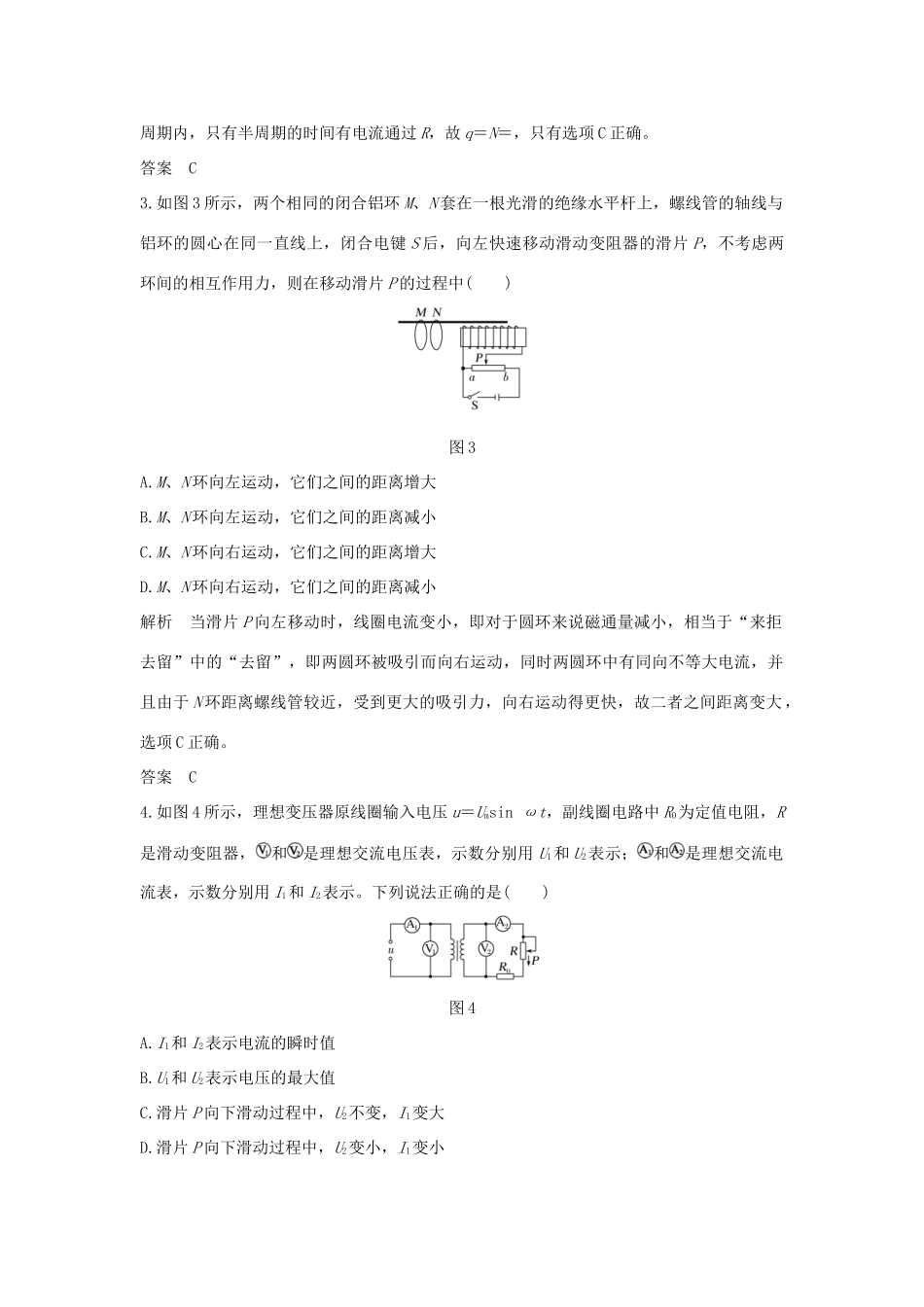

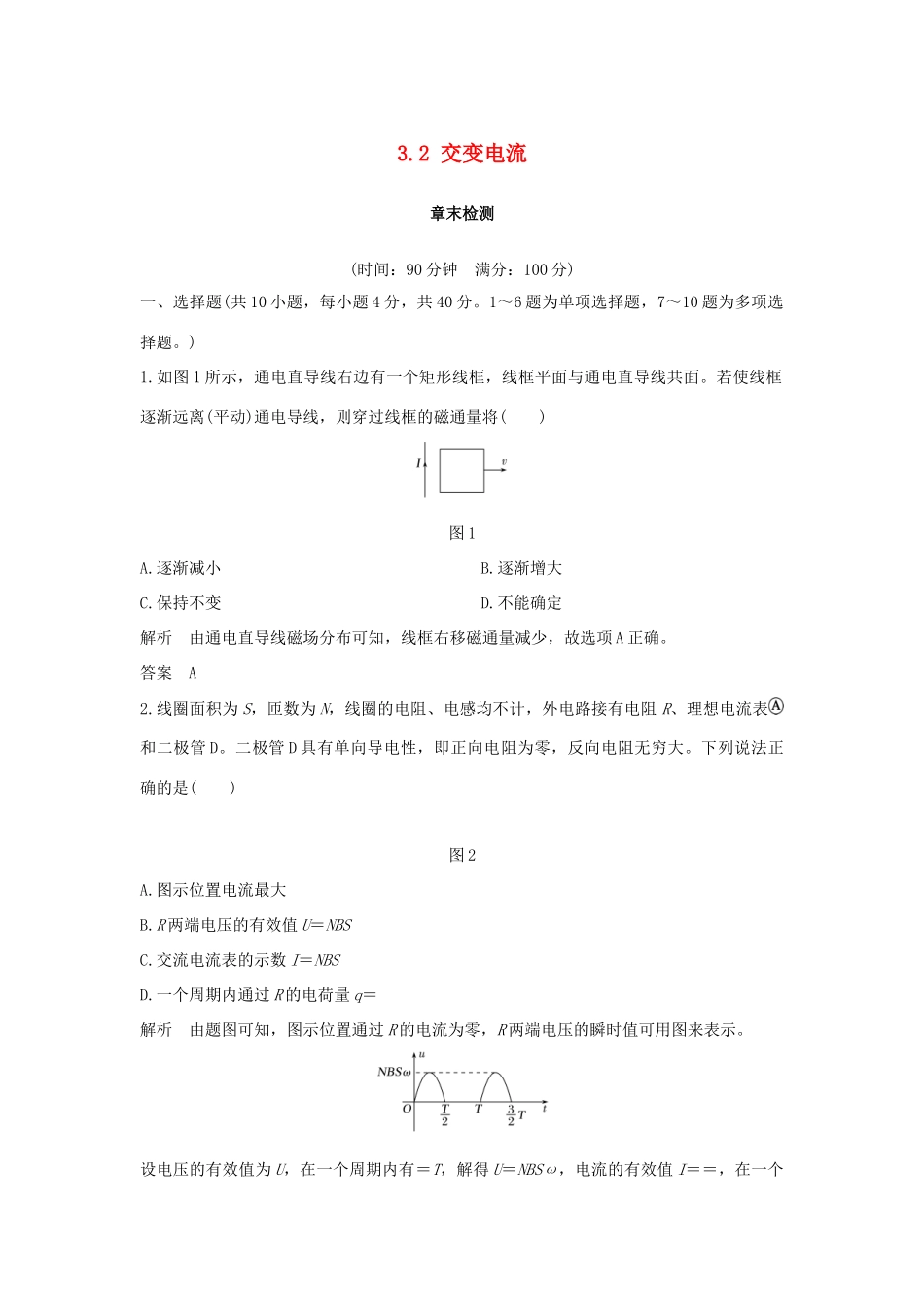

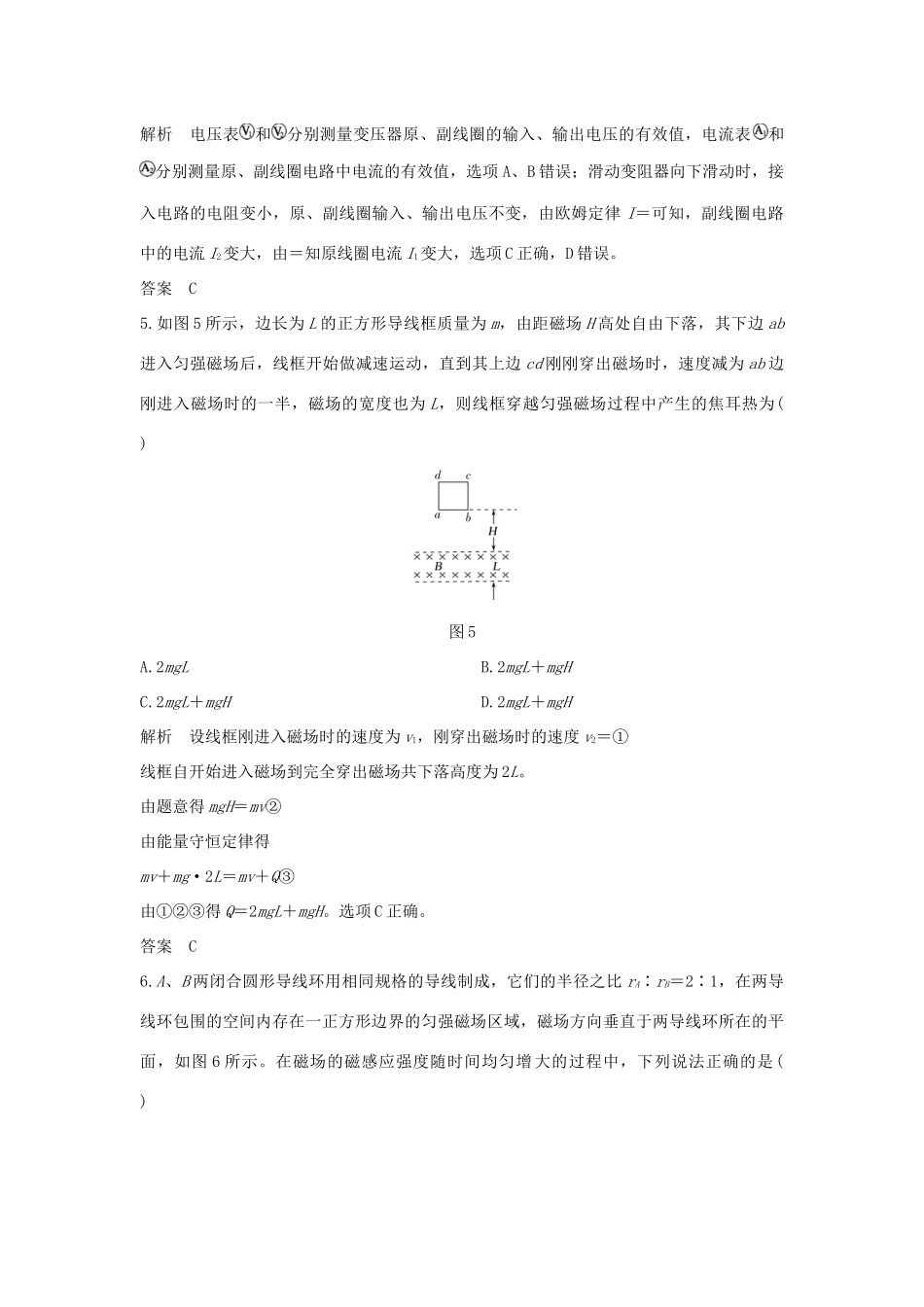

3.2 交变电流章末检测(时间：90 分钟 满分：100 分)一、选择题(共 10 小题，每小题 4 分，共 40 分。1～6 题为单项选择题，7～10 题为多项选择题。)1.如图 1 所示，通电直导线右边有一个矩形线框，线框平面与通电直导线共面。若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将( )图 1A.逐渐减小 B.逐渐增大C.保持不变 D.不能确定解析 由通电直导线磁场分布可知，线框右移磁通量减少，故选项 A 正确。答案 A2.线圈面积为 S，匝数为 N，线圈的电阻、电感均不计，外电路接有电阻 R、理想电流表和二极管 D。二极管 D 具有单向导电性，即正向电阻为零，反向电阻无穷大。下列说法正确的是( )图 2A.图示位置电流最大B.R 两端电压的有效值 U＝NBSC.交流电流表的示数 I＝NBSD.一个周期内通过 R 的电荷量 q＝解析 由题图可知，图示位置通过 R 的电流为零，R 两端电压的瞬时值可用图来表示。设电压的有效值为 U，在一个周期内有＝T，解得 U＝NBSω，电流的有效值 I＝＝，在一个周期内，只有半周期的时间有电流通过 R，故 q＝N＝，只有选项 C 正确。答案 C3.如图 3 所示，两个相同的闭合铝环 M、N 套在一根光滑的绝缘水平杆上，螺线管的轴线与铝环的圆心在同一直线上，闭合电键 S 后，向左快速移动滑动变阻器的滑片 P，不考虑两环间的相互作用力，则在移动滑片 P 的过程中( )图 3A.M、N 环向左运动，它们之间的距离增大B.M、N 环向左运动，它们之间的距离减小C.M、N 环向右运动，它们之间的距离增大D.M、N 环向右运动，它们之间的距离减小解析 当滑片 P 向左移动时，线圈电流变小，即对于圆环来说磁通量减小，相当于“来拒去留”中的“去留”，即两圆环被吸引而向右运动，同时两圆环中有同向不等大电流，并且由于 N 环距离螺线管较近，受到更大的吸引力，向右运动得更快，故二者之间距离变大，选项 C 正确。答案 C4.如图 4 所示，理想变压器原线圈输入电压 u＝Umsin ωt，副线圈电路中 R0为定值电阻，R是滑动变阻器，和是理想交流电压表，示数分别用 U1和 U2表示；和是理想交流电流表，示数分别用 I1和 I2表示。下列说法正确的是( )图 4A.I1和 I2表示电流的瞬时值B.U1和 U2表示电压的最大值C.滑片 P 向下滑动过程中，U2不变，I1变大D.滑片 P 向下滑动过程中，U2变小，I1变小解析 电压表和分别测量变压器原、副线圈的输入、输出电压的有效值，电流表和分别测量...
