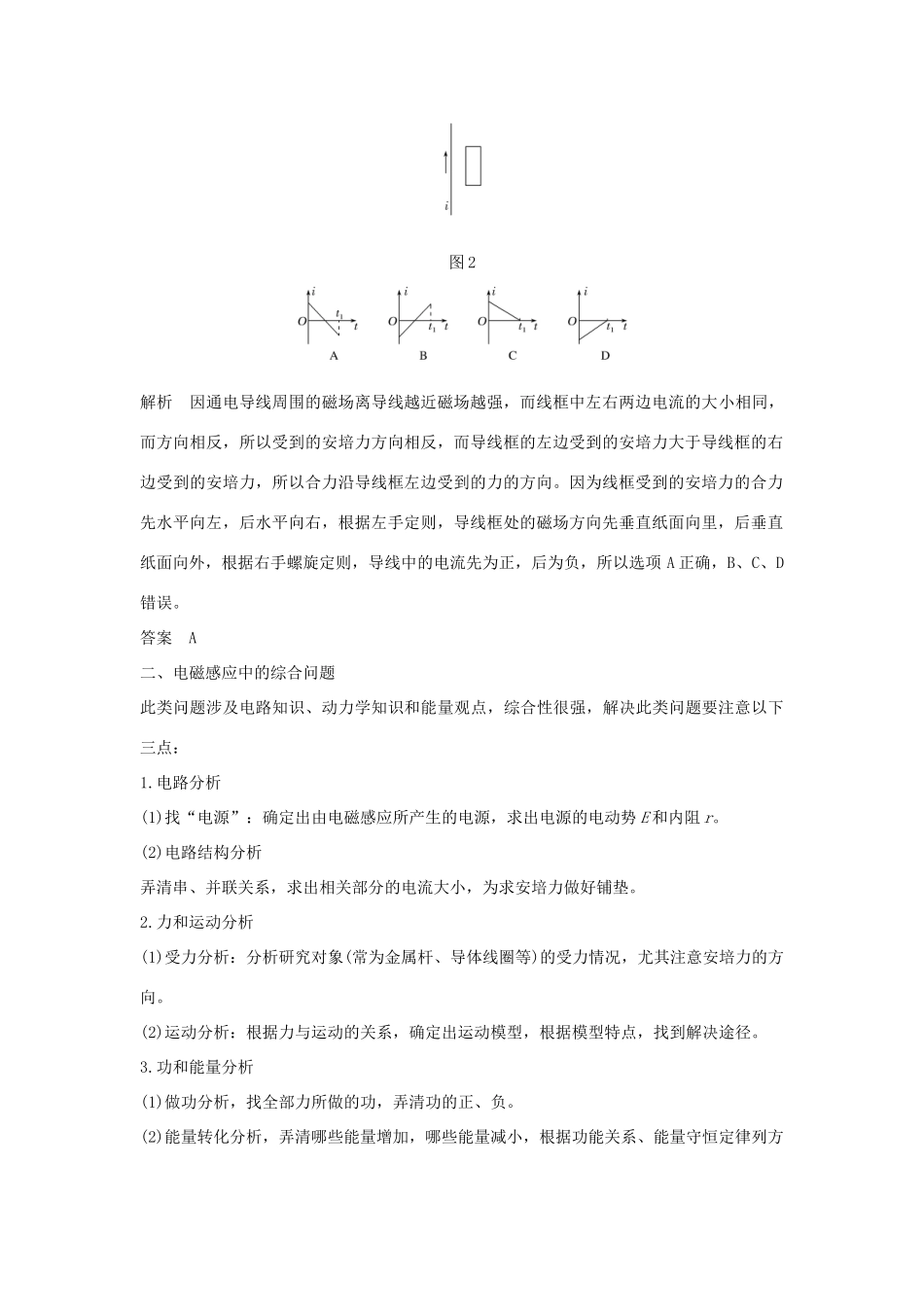

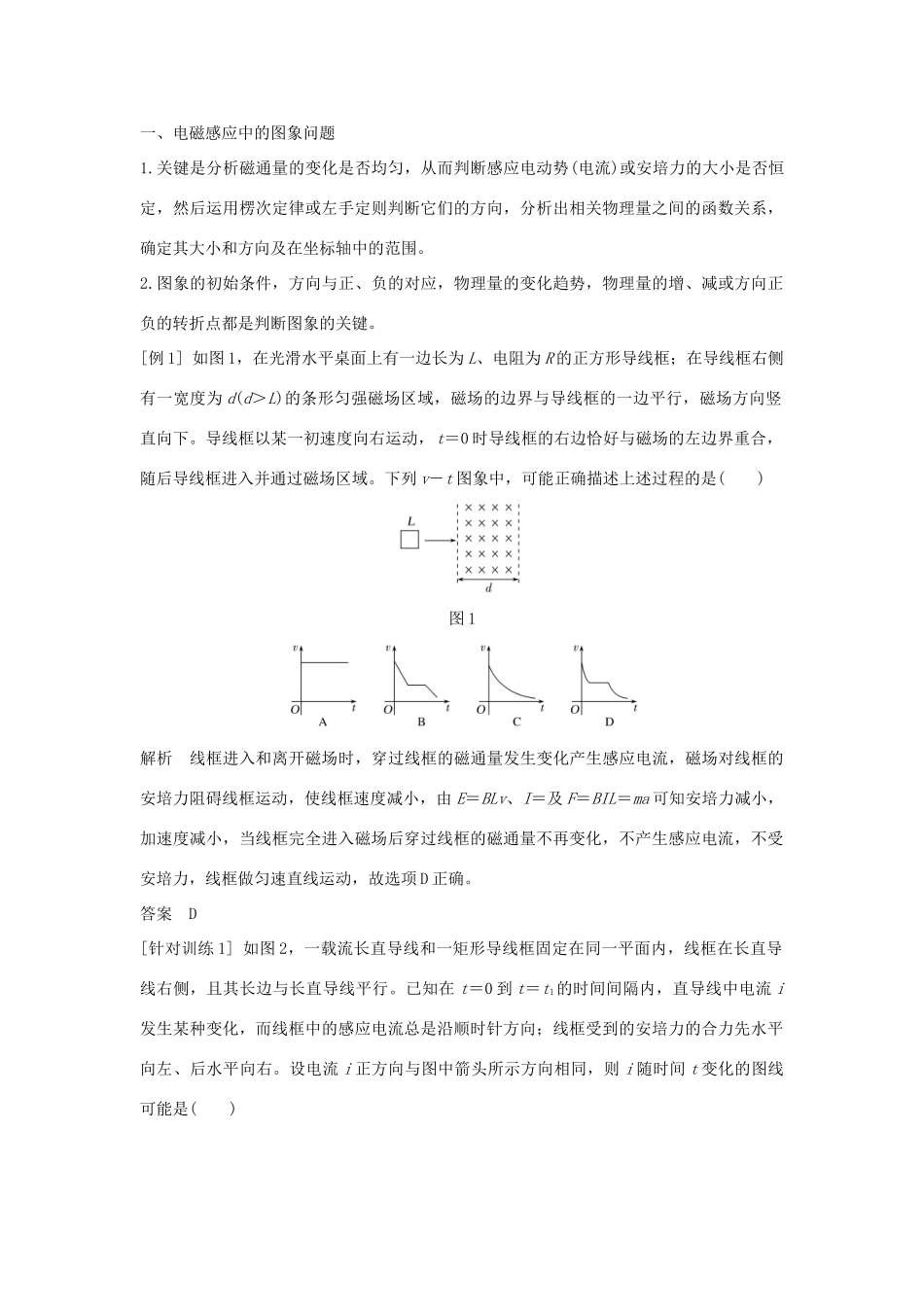

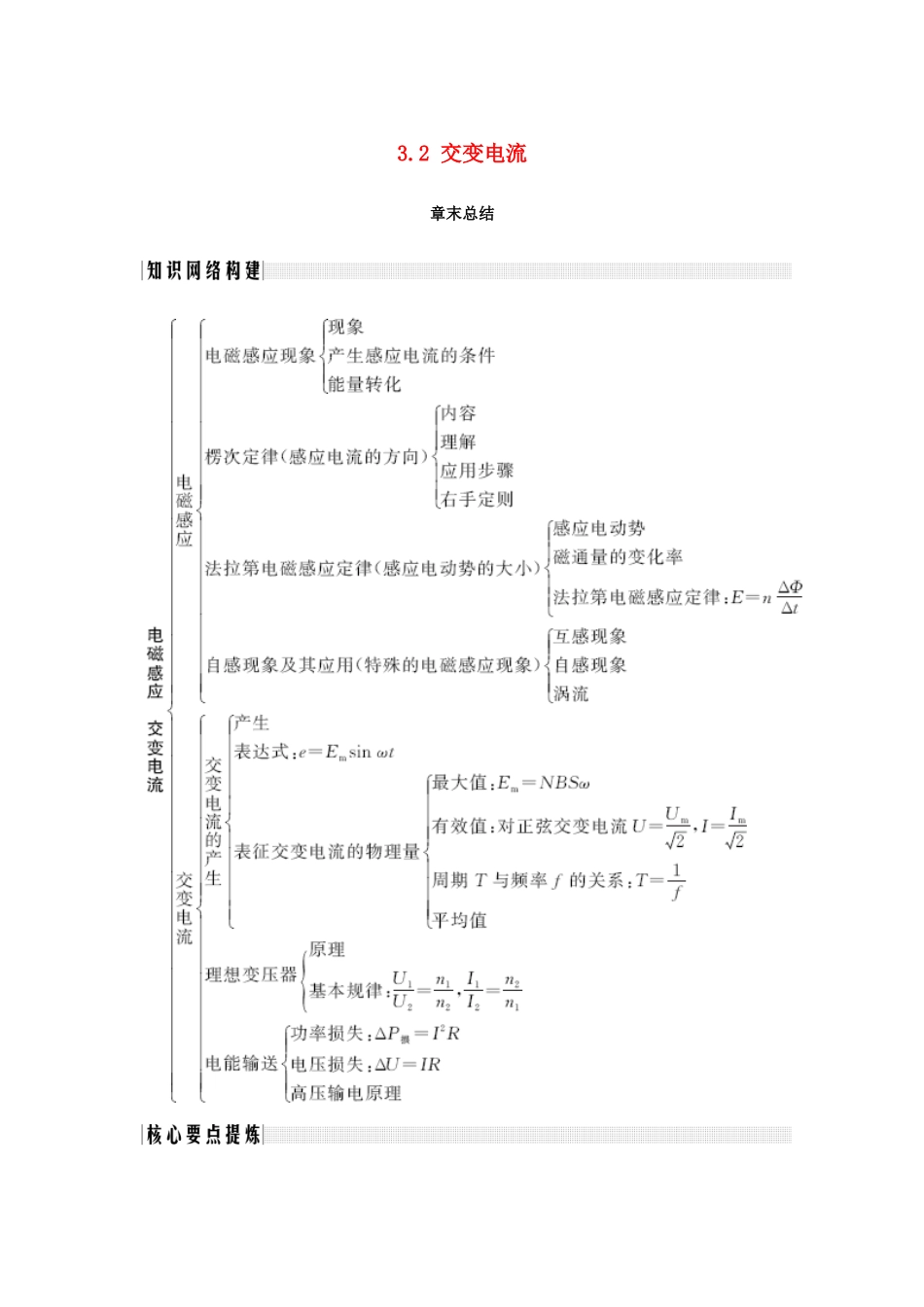

3.2 交变电流章末总结一、电磁感应中的图象问题1.关键是分析磁通量的变化是否均匀，从而判断感应电动势(电流)或安培力的大小是否恒定，然后运用楞次定律或左手定则判断它们的方向，分析出相关物理量之间的函数关系，确定其大小和方向及在坐标轴中的范围。2.图象的初始条件，方向与正、负的对应，物理量的变化趋势，物理量的增、减或方向正负的转折点都是判断图象的关键。[例 1] 如图 1，在光滑水平桌面上有一边长为 L、电阻为 R 的正方形导线框；在导线框右侧有一宽度为 d(d＞L)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。导线框以某一初速度向右运动，t＝0 时导线框的右边恰好与磁场的左边界重合，随后导线框进入并通过磁场区域。下列 v－t 图象中，可能正确描述上述过程的是( )图 1解析 线框进入和离开磁场时，穿过线框的磁通量发生变化产生感应电流，磁场对线框的安培力阻碍线框运动，使线框速度减小，由 E＝BLv、I＝及 F＝BIL＝ma 可知安培力减小，加速度减小，当线框完全进入磁场后穿过线框的磁通量不再变化，不产生感应电流，不受安培力，线框做匀速直线运动，故选项 D 正确。答案 D[针对训练 1] 如图 2，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行。已知在 t＝0 到 t＝t1的时间间隔内，直导线中电流 i发生某种变化，而线框中的感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右。设电流 i 正方向与图中箭头所示方向相同，则 i 随时间 t 变化的图线可能是( )图 2解析 因通电导线周围的磁场离导线越近磁场越强，而线框中左右两边电流的大小相同，而方向相反，所以受到的安培力方向相反，而导线框的左边受到的安培力大于导线框的右边受到的安培力，所以合力沿导线框左边受到的力的方向。因为线框受到的安培力的合力先水平向左，后水平向右，根据左手定则，导线框处的磁场方向先垂直纸面向里，后垂直纸面向外，根据右手螺旋定则，导线中的电流先为正，后为负，所以选项 A 正确，B、C、D错误。答案 A二、电磁感应中的综合问题此类问题涉及电路知识、动力学知识和能量观点，综合性很强，解决此类问题要注意以下三点：1.电路分析(1)找“电源”：确定出由电磁感应所产生的电源，求出电源的电动势 E 和内阻 r。(2)电路结构分析弄清串、并联关系，求出相关部分的电流大小，为求安培力做好铺垫。2.力和...
