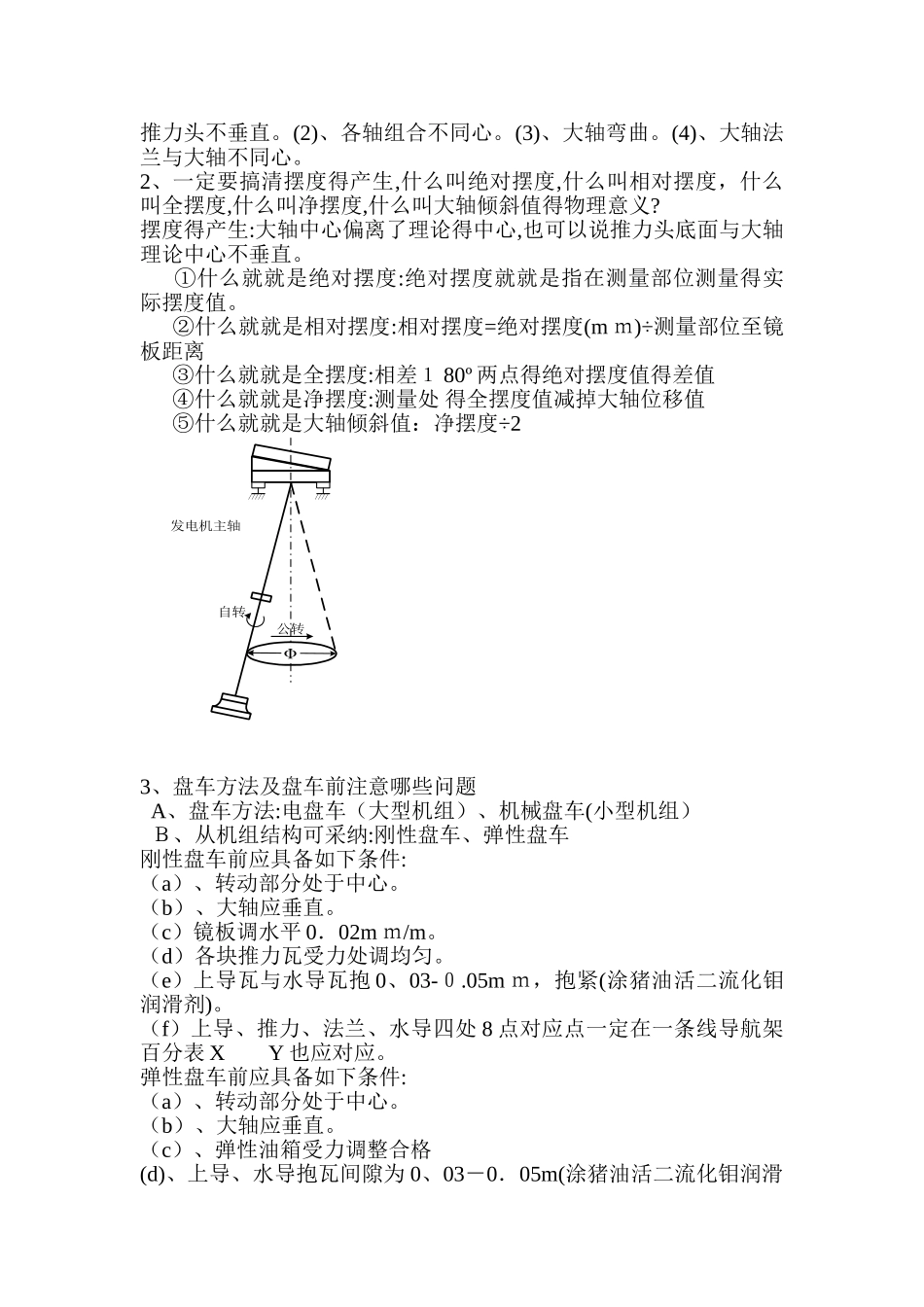

水轮发电机安装得盘车方法安装主要分为两大部:a、静止部分:发电机（上机架、下机架、发电机定子）水轮机(座环、基础环、底环、顶盖等)b、转动部件:上端轴、发电机转子、发电机轴、水轮机轴、水轮机转轮。一、两大部件安装应注意什么问题？为什么注意这些问题?1、静止部件得安装一定要注意三要素:安装部件标高、安装部件中心、安装部件水平。 标高安装得好与坏直接影响设计要求转动部件得紧张部件得相对位置,对静止不同部件得安装得标高要求就就是不一样,应严格按图纸与图标要求安装。 中心安装得好与坏就就是影响各紧张部件得同心度对各静止部件安装中得标准也不同,应严格按图纸与国标要求去安装。水平安装得好与坏就就是影响紧张部件得垂直度问题,如定子安装不水平倾斜带机组安装完后会影响定转子上下端之间气隙不均匀造成机组振动故要求各静止部件安装水平应严格按图纸与国标得要求去安装。２、转动部分得安装应注意一下两个问题a、分轴在联轴时,如法兰石就就是无密封条结,在联轴时应注意法兰面一定要洁净无毛刺、锈斑,联轴后不能有间隙如法兰面油密封条结应注意密封圈与密封槽配合尺寸问题就就是否合适。另外把合联轴螺栓时一定要安图纸要求得螺栓把合紧度去把合。b、发电机转子组装冷热打磁极键时一定要注意上下因盘法兰面上下止口得同心度问题,并且注意打键前后测量上下止口同心度并做好记录，一边总装时上端轴就位情况有效。 静止部分根据得好与坏总装后就就是通过定转子间隙及谁路径上下止喽环间隙来验证。另外标高就就是通过静止部分与转动部分相对位置尺寸就就是否符合图纸要求来验证。转动部分安装得好与坏就就是通过盘车来验证。二、转动部件盘车部分得盘车问题1、盘车目得与什么原因会造成判处数据部合格盘车目得:通过盘车了解轴系得推力头与大轴垂直度情况及各轴组合面得同心度情况。三方面造成盘车数据不合格：a、制造厂:如制造厂加工上都保证没什么问题得话,小型机组导轴承得滑转子热套方法不当会造成滑转子倾斜或与大轴不同心如图b、轴得存放：轴得存放一定要注意定期一百八十度转动存放否则由于转子得自重与大轴得自重造成大轴得弯曲，如图所示c、安装：对于小机组推力头热套有可能套斜,引起大轴与推力头部垂直。对于大机组转子中心体上下园盘止口由于冷打键造成不同心另外各轴连接时法兰面清理不洁净或有锈斑。 总得来讲:影响盘车数据不合格有如下几种情况：(1）、大轴与推力头不垂直。(2)、各轴组合不同心。(3)、大轴弯曲。...
