二次斜拉卸载悬挑式外脚手架施工工法

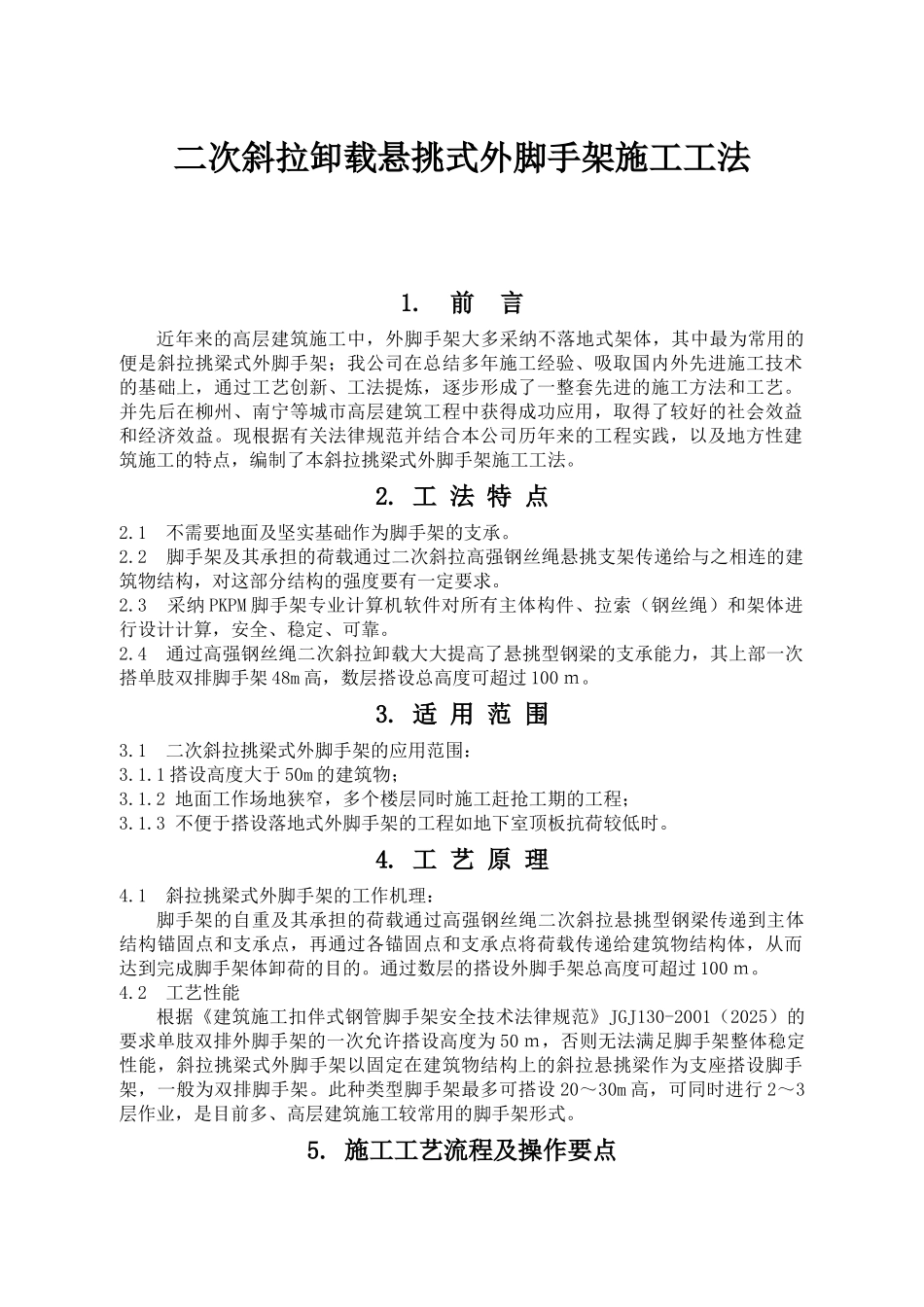

二次斜拉卸载悬挑式外脚手架施工工法1. 前 言近年来的高层建筑施工中，外脚手架大多采纳不落地式架体，其中最为常用的便是斜拉挑梁式外脚手架；我公司在总结多年施工经验、吸取国内外先进施工技术的基础上，通过工艺创新、工法提炼，逐步形成了一整套先进的施工方法和工艺。并先后在柳州、南宁等城市高层建筑工程中获得成功应用，取得了较好的社会效益和经济效益。现根据有关法律规范并结合本公司历年来的工程实践，以及地方性建筑施工的特点，编制了本斜拉挑梁式外脚手架施工工法。2. 工 法 特 点2.1 不需要地面及坚实基础作为脚手架的支承。2.2 脚手架及其承担的荷载通过二次斜拉高强钢丝绳悬挑支架传递给与之相连的建筑物结构，对这部分结构的强度要有一定要求。2.3 采纳 PKPM 脚手架专业计算机软件对所有主体构件、拉索（钢丝绳）和架体进行设计计算，安全、稳定、可靠。2.4 通过高强钢丝绳二次斜拉卸载大大提高了悬挑型钢梁的支承能力，其上部一次搭单肢双排脚手架 48m 高，数层搭设总高度可超过 100 ｍ。3. 适 用 范 围3.1 二次斜拉挑梁式外脚手架的应用范围：3.1.1 搭设高度大于 50m 的建筑物；3.1.2 地面工作场地狭窄，多个楼层同时施工赶抢工期的工程；3.1.3 不便于搭设落地式外脚手架的工程如地下室顶板抗荷较低时。4. 工 艺 原 理4.1 斜拉挑梁式外脚手架的工作机理：脚手架的自重及其承担的荷载通过高强钢丝绳二次斜拉悬挑型钢梁传递到主体结构锚固点和支承点，再通过各锚固点和支承点将荷载传递给建筑物结构体，从而达到完成脚手架体卸荷的目的。通过数层的搭设外脚手架总高度可超过 100 ｍ。4.2 工艺性能根据《建筑施工扣伴式钢管脚手架安全技术法律规范》JGJ130-2001（2025）的要求单肢双排外脚手架的一次允许搭设高度为 50 ｍ，否则无法满足脚手架整体稳定性能，斜拉挑梁式外脚手架以固定在建筑物结构上的斜拉悬挑梁作为支座搭设脚手架，一般为双排脚手架。此种类型脚手架最多可搭设 20～30m 高，可同时进行 2～3层作业，是目前多、高层建筑施工较常用的脚手架形式。5. 施工工艺流程及操作要点5.1 施工工艺流程：预埋锚点（拉环）部件→安置型钢挑梁→铺垫木→安置斜拉钢丝绳→摆放扫地杆→逐根树立立杆并与扫地杆扣紧→装扫地小横杆并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安批三、四步大横杆和小横杆→安连墙杆→接立杆→循环分层进行…...
