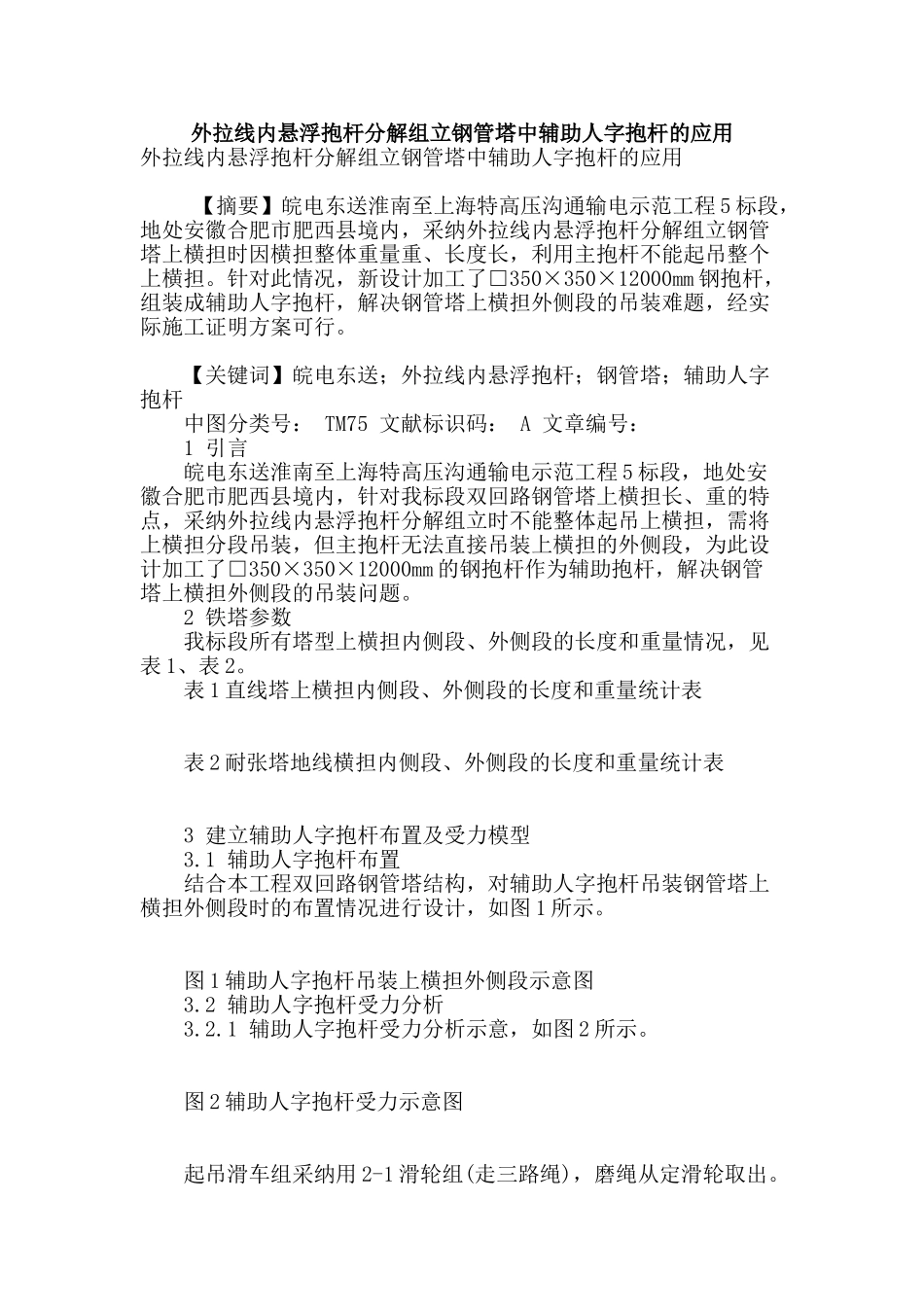

外拉线内悬浮抱杆分解组立钢管塔中辅助人字抱杆的应用

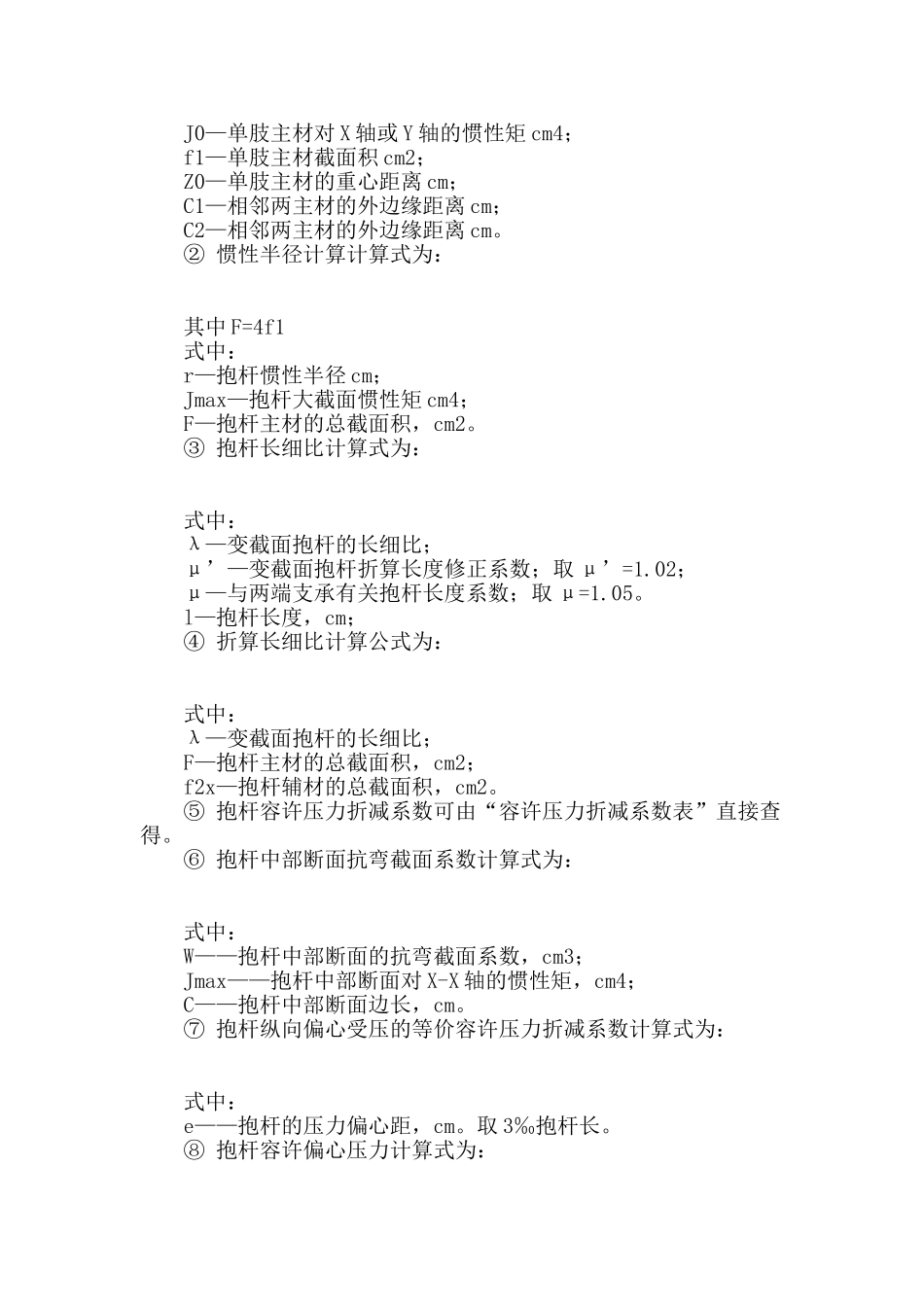

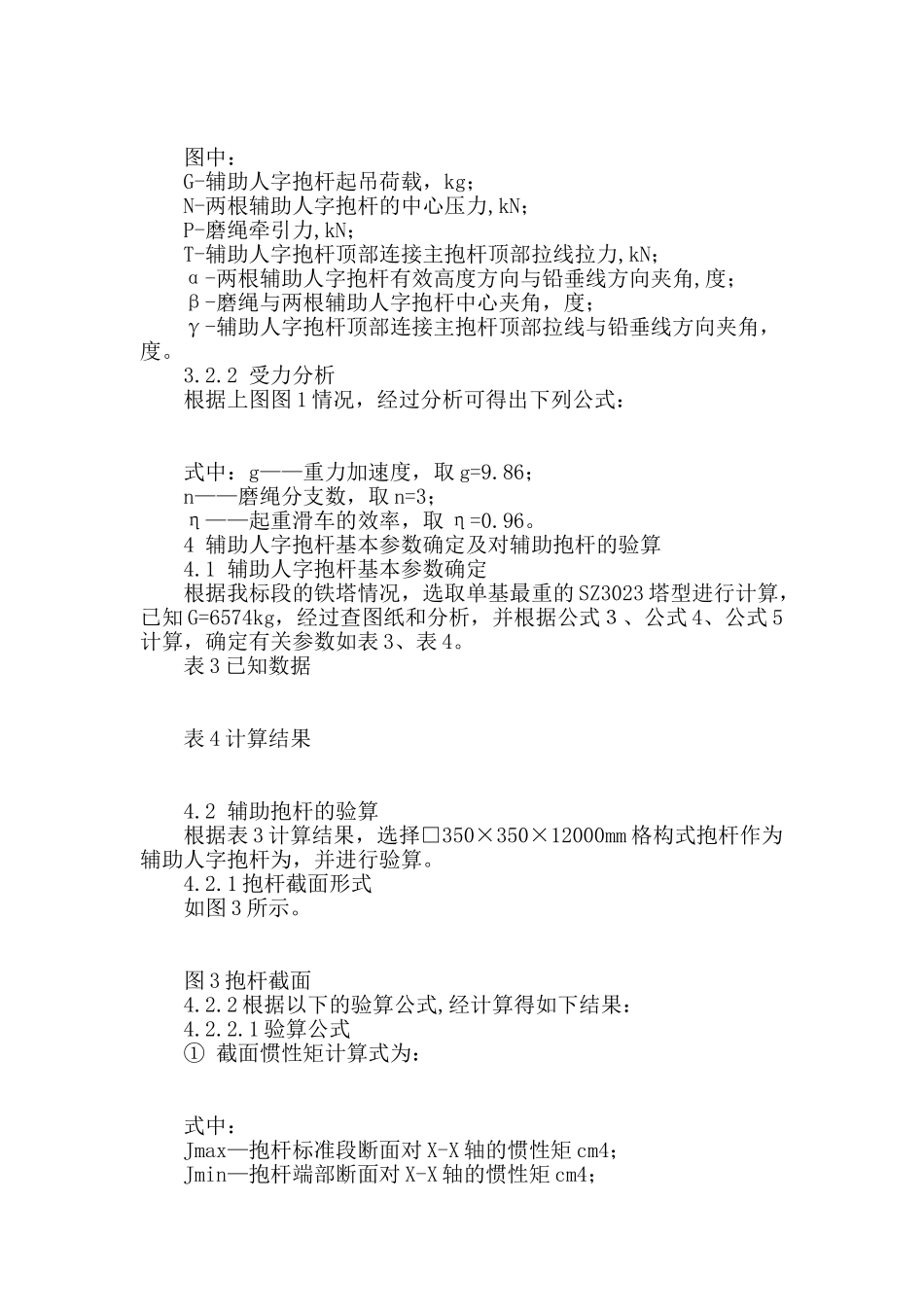

外拉线内悬浮抱杆分解组立钢管塔中辅助人字抱杆的应用外拉线内悬浮抱杆分解组立钢管塔中辅助人字抱杆的应用 【摘要】皖电东送淮南至上海特高压沟通输电示范工程 5 标段，地处安徽合肥市肥西县境内，采纳外拉线内悬浮抱杆分解组立钢管塔上横担时因横担整体重量重、长度长，利用主抱杆不能起吊整个上横担。针对此情况，新设计加工了□350×350×12000mm 钢抱杆，组装成辅助人字抱杆，解决钢管塔上横担外侧段的吊装难题，经实际施工证明方案可行。 【关键词】皖电东送；外拉线内悬浮抱杆；钢管塔；辅助人字抱杆 中图分类号： TM75 文献标识码： A 文章编号： 1 引言 皖电东送淮南至上海特高压沟通输电示范工程 5 标段，地处安徽合肥市肥西县境内，针对我标段双回路钢管塔上横担长、重的特点，采纳外拉线内悬浮抱杆分解组立时不能整体起吊上横担，需将上横担分段吊装，但主抱杆无法直接吊装上横担的外侧段，为此设计加工了□350×350×12000mm 的钢抱杆作为辅助抱杆，解决钢管塔上横担外侧段的吊装问题。 2 铁塔参数 我标段所有塔型上横担内侧段、外侧段的长度和重量情况，见表 1、表 2。 表 1 直线塔上横担内侧段、外侧段的长度和重量统计表 表 2 耐张塔地线横担内侧段、外侧段的长度和重量统计表 3 建立辅助人字抱杆布置及受力模型 3.1 辅助人字抱杆布置 结合本工程双回路钢管塔结构，对辅助人字抱杆吊装钢管塔上横担外侧段时的布置情况进行设计，如图 1 所示。 图 1 辅助人字抱杆吊装上横担外侧段示意图 3.2 辅助人字抱杆受力分析 3.2.1 辅助人字抱杆受力分析示意，如图 2 所示。 图 2 辅助人字抱杆受力示意图 起吊滑车组采纳用 2-1 滑轮组(走三路绳)，磨绳从定滑轮取出。 图中： G-辅助人字抱杆起吊荷载，kg； N-两根辅助人字抱杆的中心压力,kN； P-磨绳牵引力,kN； T-辅助人字抱杆顶部连接主抱杆顶部拉线拉力,kN； α-两根辅助人字抱杆有效高度方向与铅垂线方向夹角,度； β-磨绳与两根辅助人字抱杆中心夹角，度； γ-辅助人字抱杆顶部连接主抱杆顶部拉线与铅垂线方向夹角，度。 3.2.2 受力分析 根据上图图 1 情况，经过分析可得出下列公式： 式中：g——重力加速度，取 g=9.86； n——磨绳分支数，取 n=3； η——起重滑车的效率，取 η=0.96。 4 辅助人字抱杆基本参数确定及对辅助抱杆的验算 4.1 辅助人字抱杆基本参数确定 根据我标段的铁塔情况，选取单基最重的 SZ...
