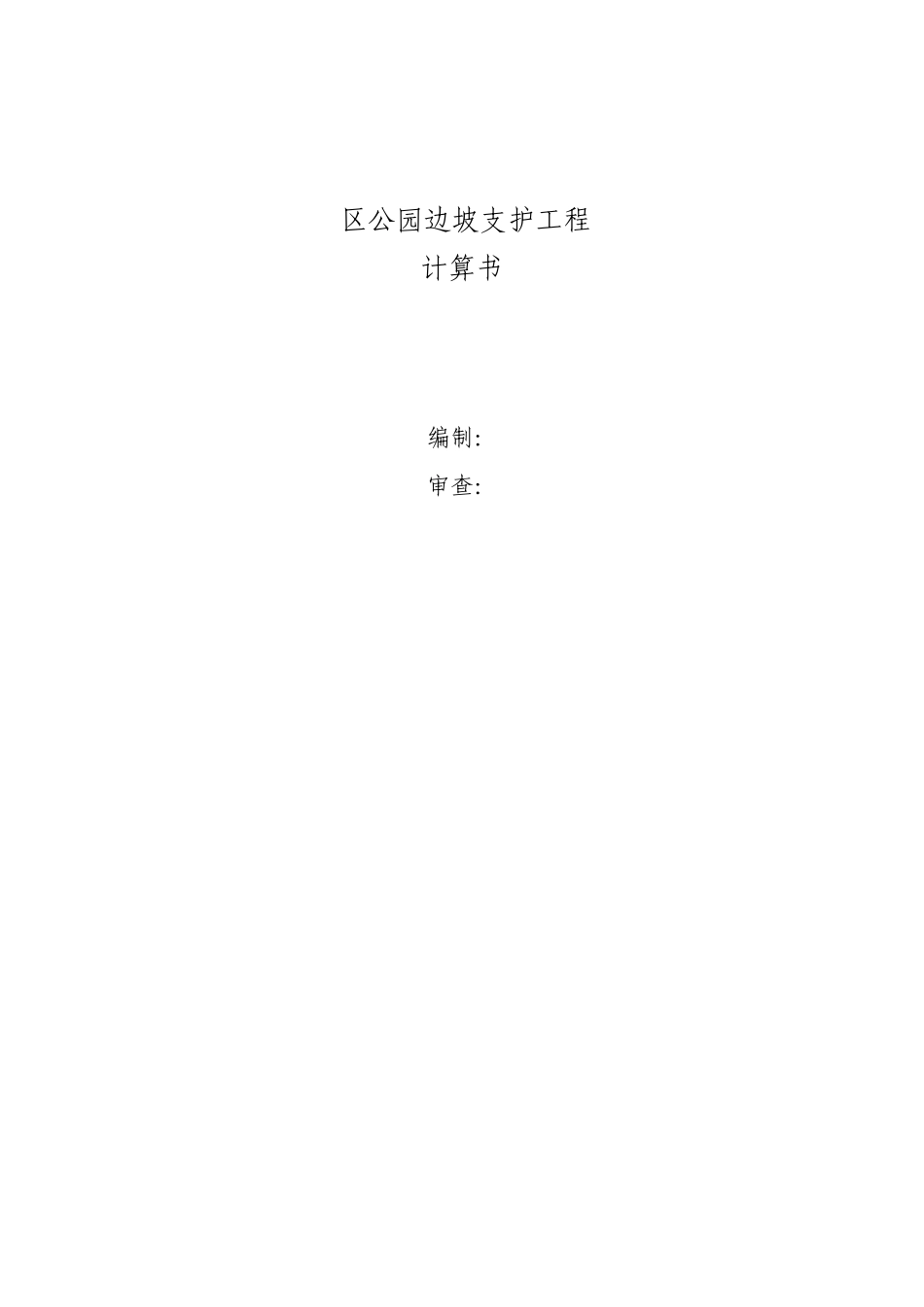

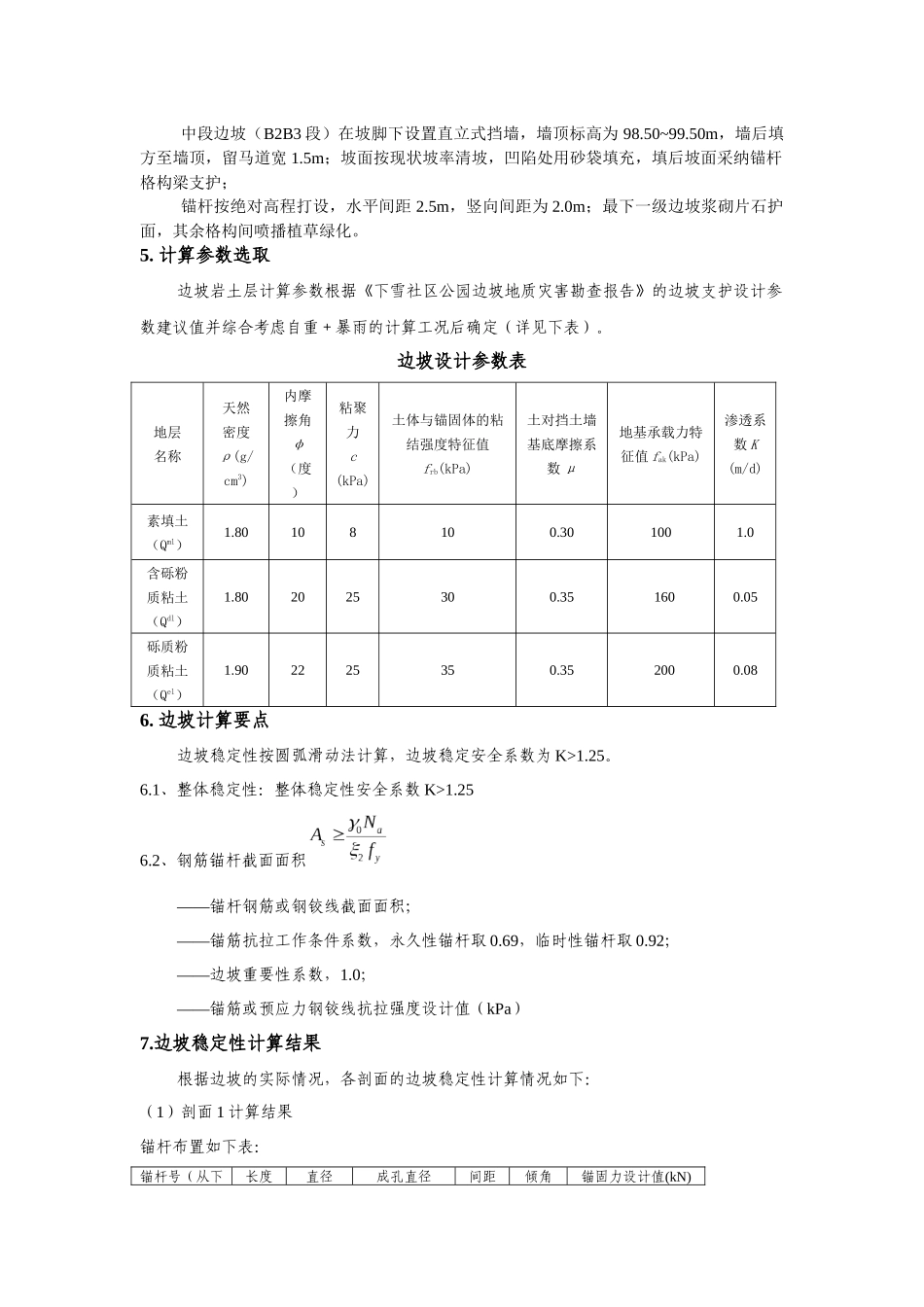

区公园边坡支护工程计算书 编制：审查： 下雪社区公园边坡支护工程1. 工程概况拟建边坡边坡场地位于下雪社区托坑水库西侧，边坡中心坐标： X＝31560，Y＝117500。该边坡场地原始地貌为残丘，自然坡度 10～20°。由于工程建设开挖边坡形成现状边坡。边坡长约 135m，按坡形可以分成西段、中段、东段三段叙述。西段边坡位于场地西南侧，坡长约 60m，呈直线形，坡度 40～50°，坡高约 16m，分两级放坡，下级坡高约 7m，上级坡高约 9m，中间平台宽度约 1.8m。坡面裸露，有较多宽度不一的冲蚀沟分布。坡脚标高 93.14～94.15m，坡顶标高 108.58～109.53m。中段边坡位于场地中段，边坡坡长 40m， 呈弧形，坡度近于直立，未分级，坡高约11m，该处发生倒塌主要是由于挖坡取土后雨水所致，坡脚标高 97.14～97.95m，坡顶标高108.18～108.64m。东段边坡位于场地北东侧，坡长约 35m，呈直线形，坡度 40～55°，坡高 9～12m 未分级放坡，坡面裸露，有较多宽度不一的冲蚀沟，坡脚标高 96.69～97.44m，坡顶标高 106.25～107.77m。目前坡下为规划用地，暂无建筑物。距离坡顶 7～8m 有 1 座直径约 20m 的圆形储水池（现已废弃，里面储水约 600m3），北侧还有 1 座直径 9m 的圆形水塔（目前仍在使用中）。2.设计依据3.设计原则1、本边坡为永久性边坡；2、根据《建筑边坡工程技术法律规范》GB 50330-2025 规定，边坡安全等级为二级。3、经济、美观，与周围环境相互协调。4、支护结构选取根据现场实际情况，边坡采纳清坡+锚杆格构梁的支护，最下一个贴浆砌石护面，坡面进行绿化处理，各段支护具体如下：西段边坡（A1A2 段），东段边坡（A3A5 段）按现状坡率清坡，清坡后采纳锚杆格构梁支护；中段边坡（B2B3 段）在坡脚下设置直立式挡墙，墙顶标高为 98.50~99.50m，墙后填方至墙顶，留马道宽 1.5m；坡面按现状坡率清坡，凹陷处用砂袋填充，填后坡面采纳锚杆格构梁支护；锚杆按绝对高程打设，水平间距 2.5m，竖向间距为 2.0m；最下一级边坡浆砌片石护面，其余格构间喷播植草绿化。5. 计算参数选取边坡岩土层计算参数根据《下雪社区公园边坡地质灾害勘查报告》的边坡支护设计参数建议值并综合考虑自重＋暴雨的计算工况后确定（详见下表）。边坡设计参数表地层名称天然密度ρ(g/cm3)内摩擦角φ（度）粘聚力c(kPa)土体与锚固体的粘结强度特征值frb(kPa)土对挡土墙基底摩擦系数 μ地基承载力特征值 fak(kPa)渗透系数 K(m/d)素填...
