某陶瓷公司原料试烧检测作业指导书VIP免费

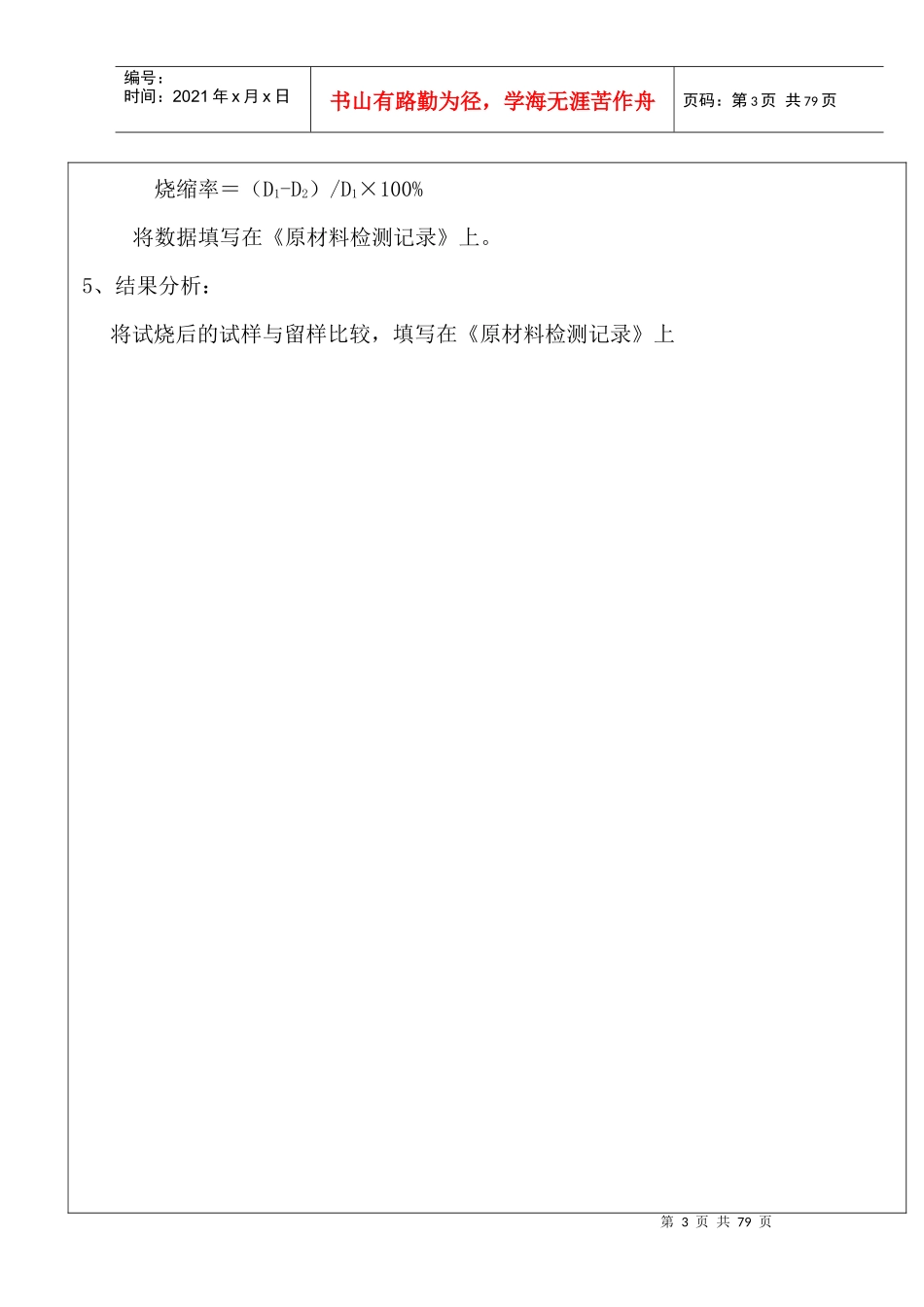

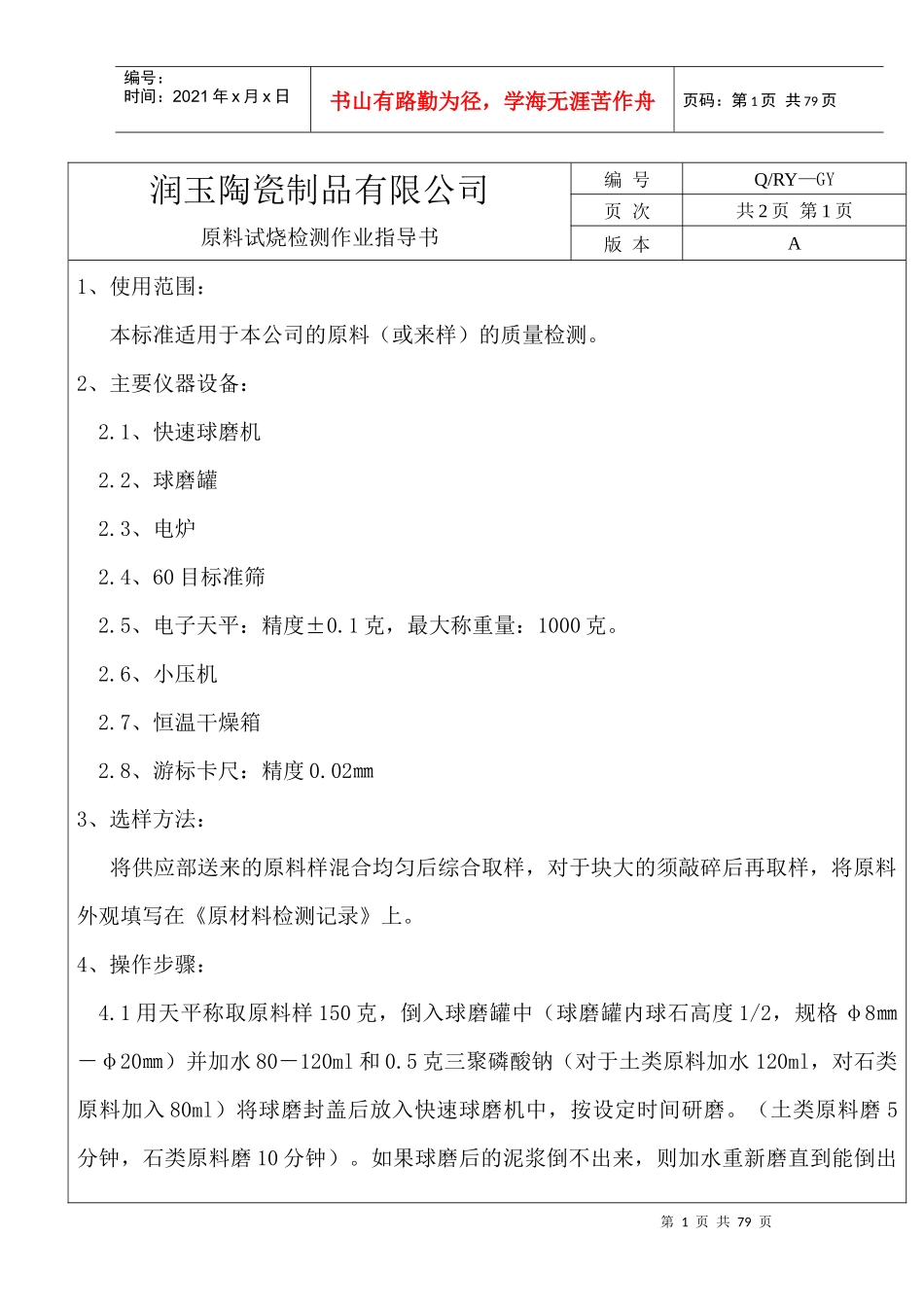

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页润玉陶瓷制品有限公司原料试烧检测作业指导书编号Q/RY—GY页次共2页第1页版本A1、使用范围：本标准适用于本公司的原料（或来样）的质量检测。2、主要仪器设备：2.1、快速球磨机2.2、球磨罐2.3、电炉2.4、60目标准筛2.5、电子天平：精度±0.1克，最大称重量：1000克。2.6、小压机2.7、恒温干燥箱2.8、游标卡尺：精度0.02㎜3、选样方法：将供应部送来的原料样混合均匀后综合取样，对于块大的须敲碎后再取样，将原料外观填写在《原材料检测记录》上。4、操作步骤：4.1用天平称取原料样150克，倒入球磨罐中（球磨罐内球石高度1/2，规格φ8㎜－φ20㎜）并加水80－120ml和0.5克三聚磷酸钠（对于土类原料加水120ml，对石类原料加入80ml）将球磨封盖后放入快速球磨机中，按设定时间研磨。（土类原料磨5分钟，石类原料磨10分钟）。如果球磨后的泥浆倒不出来，则加水重新磨直到能倒出第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页为止。4.2将研磨好的泥浆过60目筛后倒入不锈钢碟中，放电炉上烘干，冷却后，人工造粒，并过60目筛，注意造粒水分6％左右。4.3将过筛后的试样取30克倒入模具内，用小压机压成φ50㎜的坯样，压力30MPa，并在坯样上写上名称，日期。4.4将该试样放入220℃恒温箱中干燥后，用天平称取重量G1，用游标卡尺测量直径为D1。4.5将试样放入碳化硅托盘中放入窑炉烧成。4.6将烧后的试样测重为G2,直径为D2，则烧失量＝(G1-G2)/G1×100%编制/日期：审核/日期：审批/日期：润玉陶瓷制品有限公司原料试烧检测作业指导书编号Q/RY—GY页次共2页第2页版本A第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页烧缩率＝（D1-D2）/D1×100%将数据填写在《原材料检测记录》上。5、结果分析：将试烧后的试样与留样比较，填写在《原材料检测记录》上第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页编制/日期：审核/日期：审批/日期：润玉陶瓷制品有限公司球石比重检测指导书编号Q/RY—GY页次共1页第1页版本A第5页共79页第4页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共79页1、适用范围：本标准规定了球石比重的检测方法，适用于本公司硅化硅球石、中铝、高铝球石比重的检测。2、仪器设备：2.1游标卡尺：精度0.02㎜2.2电子天平：精度0.1g，最大称重量1000g.3、检测操作：3.1在来样中不同地方随机抽取三个球石，用干毛巾将球石表面的水或尘土等杂质擦试干净，然后在电子天平上分别称出其重量G1，作好记录。3.2用游标卡尺测量球石的直径记为D3.3球石比重的计算公式：比重＝G/(4/3π(D/3)3π:圆周率3.144、检验频次：每批一次5、结果填写在《原材料检测记录》上第6页共79页第5页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共79页编制/日期：审核/日期：审批/日期：润玉陶瓷制品有限公司粉料温度检测指导书编号Q/RY—GY页次共1页第1页版本A第7页共79页第6页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共79页1、适用范围：适用于干燥塔塔下粉料温度的检测2、仪器设备：2.1塑料杯2.2温度计：精确度1℃，最大测温度100℃。3、取样方法：塔下粉料的取样方法同《粉料水分检测作业指导书》的取样方法。4、操作方法：将混合好的粉料倒入塑料杯中，倒满，将温度计的下端插入粉料7公分左右，等3－4分钟后，温度表的数值不发生变化，此时的数值即为粉料的温度。5、检测频次：每班测两次。6、检测结果：将结果填写在《料仓跟踪记录单上》第8页共79页第7页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共79页编制/日期：审核/日期：审批/日期：润玉陶瓷制品有限公司粉料水分检验指导书编号Q/RY—GY页次共1页第1页版本A第9页共79页第8页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共79页1、适用范围：适用于干...
