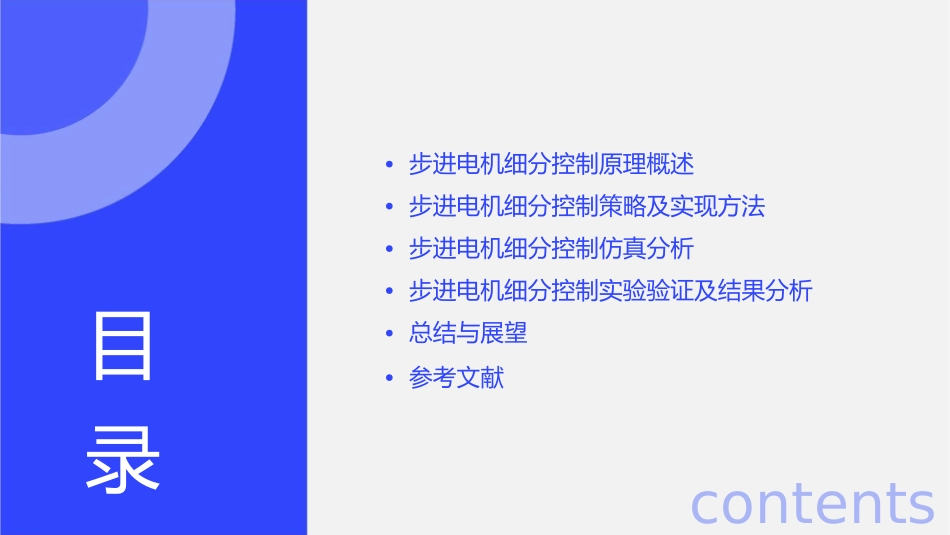

步分控制理及仿真分析件•步进电机细分控制原理概述•步进电机细分控制策略及实现方法•步进电机细分控制仿真分析•步进电机细分控制实验验证及结果分析•总结与展望目•参考文献录contents步进电机的定义与工作原理01步进电机是一种将电脉冲信号转换成角位移的执行器，广泛应用于各种开环控制系统。02工作原理基于电磁感应原理，通过按一定顺序轮流通电的方式使线圈产生磁场，从而使电机一步一步地转动。步进电机细分控制的提出与目的提出为了解决传统步进电机控制方法存在的精度低、速度不均等问题。目的提高电机的控制精度和运行性能，使其在高速、高精度应用场合具有更好的适应性。细分控制的基本原理与优点基本原理：将步进电机的定子极数等分为若干份，通过对各部分施加不同的电流和磁场方向，使电机产生连续的旋转运动。改善速度均匀性：细分控制可以平滑地改变电机的旋转速度，避免传统控制方法引起的速度突变，提高速度均匀性。优点降低噪音：细分控制通过合理分配电流和磁场方向，可以降低电机运行过程中的振动和噪音。提高控制精度：通过细分控制，电机的旋转角度可以精确增强抗干扰能力：细分控制方法对电机参数变化和非线性因素的影响具有较强的鲁棒性，可以提高电机的抗干扰能力。到每一份极距，从而提高控制精度。细分控制策略电流控制策略1通过控制电流来控制电机的输出力矩和转速。磁场控制策略通过控制磁场来控制电机的输出力矩和转速。23转矩控制策略通过控制转矩来控制电机的输出力矩和转速。细分控制实现方法-采用专门的细分驱动器使用专门的细分驱动器可以将电机的相电流进行细分控制，从而实现电机的细分控制。采用可编程逻辑控制器（PLC）通过PLC对电机的相电流进行细分控制，从而实现电机的细分控制。细分控制实现方法-•采用电力电子器件：通过电力电子器件（如晶闸管、MOSFET等）对电机的相电流进行细分控制，从而实现电机的细分控制。仿真模型建立电机本体根据步进电机的结构和工作原理，建立电机本体的数学模型，包括电磁场方程、转矩方程和运动方程等。控制电路建立控制电路的数学模型，包括脉冲发生器、功率驱动和保护电路等，实现对电机的驱动和控制。传感器及反馈建立传感器及反馈系统的数学模型，包括位置传感器、速度传感器和电流传感器等，实现对电机运行状态的实时监测和反馈控制。仿真结果及分析-电流波形分析运动特性分析通过对电机电流波形的仿真通过对电机运动特性的仿真分析，得出细分控制下电机的转速和位置变化规律，以及电机在不同运行状态下的运动特征。分析，得出细分控制下电机电流的变化规律，以及电机在不同运行状态下的电流特征。转矩特性分析通过对电机转矩特性的仿真分析，得出细分控制下电机的转矩变化规律，以及电机在不同运行状态下的转矩特征。仿真结果及分析-控制系统稳定性分析通过对控制系统的稳定性分析，得出细分控制下电机运行的稳定性和控制精度，以及不同控制参数对控制系统稳定性的影响。控制系统效率分析通过对控制系统的效率分析，得出细分控制下电机的能量利用率和运行效率，以及不同控制参数对控制系统效率的影响。控制系统抗干扰能力分析通过对控制系统的抗干扰能力分析，得出细分控制下电机对外部干扰的抵抗能力，以及不同控制参数对控制系统抗干扰能力的影响。实验验证-实验设备010203介绍进行步进电机细分控制实验所用的设备，如步进电机、驱动器、控制器等。实验步骤详细描述实验过程，包括电机驱动、控制器设置、细分控制策略实施等。实验结果展示实验过程中获得的数据、波形等结果，分析这些结果是否符合预期。结果分析与讨论结果分析对上述两个实验的结果进行详细分析，比较它们之间的差异和相似之处。讨论根据分析结果，对步进电机细分控制的原理进行深入讨论，探讨可能影响细分控制效果的因素，以及如何优化控制策略。步进电机细分控制的优缺点总结优点总结提高了电机的分辨率和精度降低了电机的振动和噪音步进电机细分控制的优缺点总结0102增强了电机的控制性能和响应速度缺点总结增加了控制系统的复杂性和成本03步进电机细分控制的优缺点总结对电机的制造工艺和材料要求更高需要精确的细分控制...
