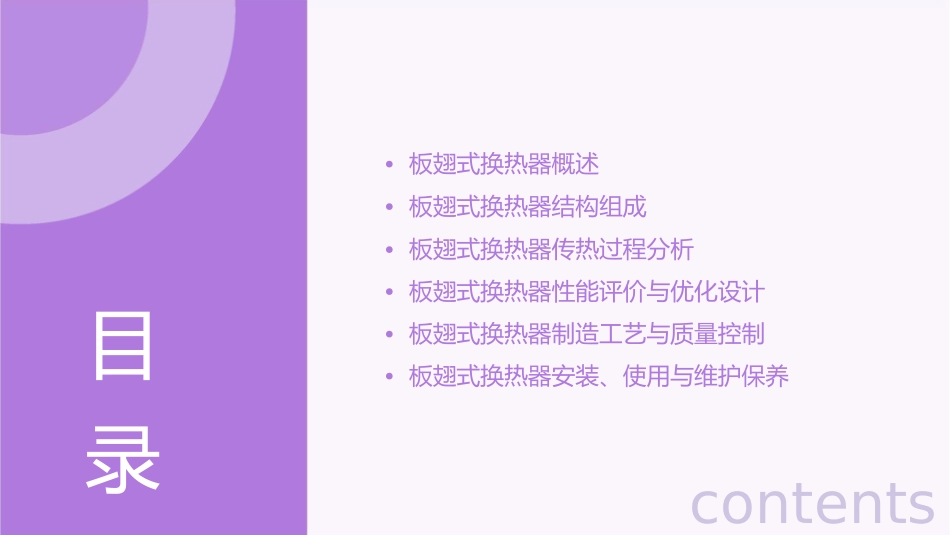

板翅式换热器教学课件•板翅式换热器概述•板翅式换热器结构组成•板翅式换热器传热过程分析•板翅式换热器性能评价与优化设计•板翅式换热器制造工艺与质量控制•板翅式换热器安装、使用与维护保养目录contents01板翅式换热器概述定义与特点定义板翅式换热器是一种高效、紧凑的换热设备，主要由翅片、隔板、封条和导流片等组成。特点高传热效率、结构紧凑、重量轻、适应性强。工作原理热传导热量通过翅片和隔板之间的微小间隙进行传导，实现热量的传递。对流传热流体在通道内流动，通过对流传热将热量传递给翅片，再由翅片传递给另一种流体。应用领域010203石油化工电力工业制冷与空调用于石油炼制、化工生产中的加热、冷却和冷凝等过程。用于发电厂的余热回收、冷凝和冷却等系统。用于制冷系统、空调系统以及冷冻冷藏设备中的换热过程。02板翅式换热器结构组成传热元件翅片主要传热元件，通常采用铝、铜等导热性能良好的材料制成，形状多样，如平直翅、百叶窗翅等。基板承载翅片的平板，与翅片紧密贴合，共同构成传热通道。隔板与封条隔板将相邻传热通道隔开的薄板，通常采用金属或塑料材料制成，具有优良的密封性能和热导率。封条位于隔板两侧，防止流体泄漏的密封条，通常由橡胶或塑料等弹性材料制成。外壳与支撑结构外壳保护传热元件和支撑结构的外部壳体，通常由钢板焊接而成，具有较高的强度和刚度。支撑结构支撑传热元件和隔板的骨架结构，通常由钢材或铝合金制成，具有优良的承载能力和稳定性。支撑结构的设计对于换热器的传热性能和机械性能至关重要。03板翅式换热器传热过程分析传热方式及影响因素传热方式板翅式换热器主要通过导热和对流两种方式进行传热，其中导热主要发生在翅片和隔板之间，对流则发生在流体与翅片表面之间。影响因素传热效果受多种因素影响，包括翅片结构、流体性质、流量、温度差等。翅片结构如翅片高度、厚度、间距等会影响传热面积和流体流动状态，从而影响传热效果。流体性质如导热系数、粘度、比热容等也会影响传热效果。流量和温度差的大小则直接影响传热速率。传热系数计算方法传热系数定义传热系数是衡量换热器传热性能的重要参数，定义为单位传热面积上在单位时间内的传热量与传热温差之比。计算方法传热系数的计算方法主要有实验测定法和理论计算法两种。实验测定法是通过实验测定传热过程中的传热速率、传热面积和传热温差，然后计算得到传热系数。理论计算法则是根据传热过程的数学模型和已知条件进行计算，得到传热系数的理论值。强化传热措施增加传热面积01通过增加翅片数量、减小翅片间距等方式增加传热面积，提高传热效果。改善流体流动状态02通过优化翅片结构、增加扰流装置等方式改善流体流动状态，提高对流传热系数。提高流体流速03通过增加流量、提高流速等方式提高流体与翅片表面的对流换热系数，从而提高传热效果。但需要注意的是，过高的流速会增加流动阻力，导致能耗增加。04板翅式换热器性能评价与优化设计性能评价指标换热效率衡量板翅式换热器在单位时间内传递热量的能力，通常以传热系数表示。压力损失评价板翅式换热器在流体通过时产生的阻力，影响流体输送能耗和设备性能。紧凑性板翅式换热器的结构紧凑程度，影响设备的占地面积和安装成本。优化设计方法及实例数值模拟优化多目标遗传算法利用计算流体动力学（CFD）等方法，对板翅式换热器内部流场进行模拟分析，以寻找最佳结构参数和操作条件。例如，通过调整翅片间距、厚度和高度等，实现换热效率和压力损失的协同优化。将多目标遗传算法应用于板翅式换热器的结构优化设计中，综合考虑换热效率、压力损失和紧凑性等多个性能指标，实现全局寻优。具体实例包括利用遗传算法对翅片形状、排列方式和通道结构等进行优化。VS新型高效板翅式换热器介绍交叉流式板翅式换热器微通道板翅式换热器采用交叉流式通道结构，使冷热流体在通道内充分混合，提高传热效率。同时，通过优化翅片形状和排列方式，降低压力损失，提高设备性能。利用微通道技术，将通道尺寸缩小至微米级别，增大传热面积和传热系数。同时，微通道结构有利于降低流体阻力，减小压力损失。此外，微通道板翅...
