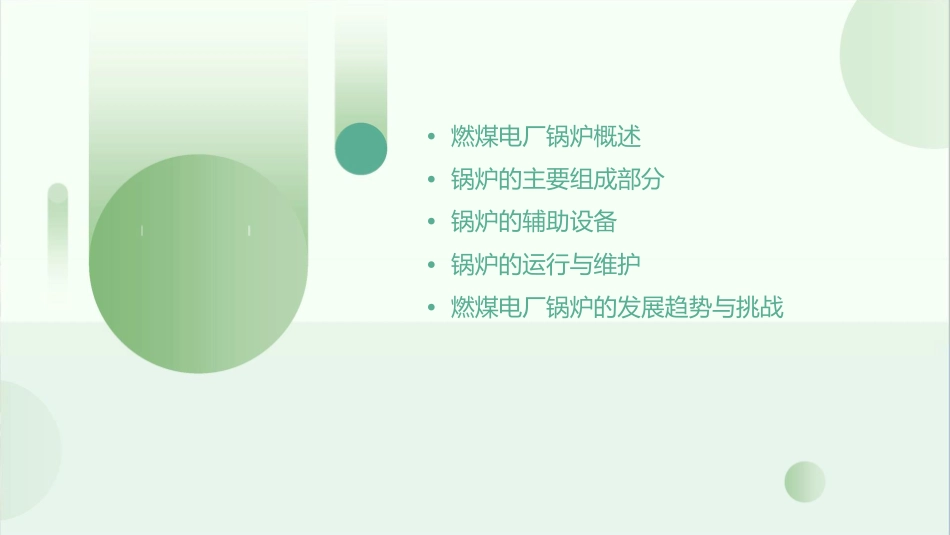

燃煤电厂锅炉部分概述课件•燃煤电厂锅炉概述•锅炉的主要组成部分•锅炉的辅助设备•锅炉的运行与维护•燃煤电厂锅炉的发展趋势与挑战01燃煤电厂锅炉概述锅炉在燃煤电厂中的地位核心设备锅炉是燃煤电厂的核心设备之一,对于电厂的安全、稳定运行具有至关重要的作用。能源转换锅炉是实现燃料化学能向热能转换的关键环节,其效率直接影响到电厂的整体能效。锅炉的基本工作原理燃料燃烧热交换烟气排放锅炉通过燃烧器将燃料(煤)燃烧,产生高温烟气。高温烟气在锅炉受热面(如水冷壁、过热器等)传递热量,使受热面内的工质(通常是水)加热、蒸发,生成一定压力和温度的水蒸气。经过热交换后的烟气经过除尘、脱硫、脱硝等环保处理后排放到大气中。锅炉的主要类型和分类类型分类根据锅炉工作压力、蒸发量等参数,可分为低压锅炉、中压锅炉、高压锅炉、超高压锅炉、亚临界锅炉和超临界锅炉等。常见的燃煤电厂锅炉类型有循环流化床锅炉、煤粉锅炉等。•循环流化床锅炉•低压锅炉采用流化床燃烧方式,适用于低硫、低灰分煤种,具有燃烧效率高、污染物排放低等优点。工作压力低于2.5MPa,蒸发量较小,一般用于小型热电站等场所。•煤粉锅炉•超临界锅炉采用煤粉燃烧方式,适用于高硫、高灰分煤种,具有燃烧稳定、适应性广等特点。工作压力超过23.5MPa,工作温度达到或超过水的临界温度(374.15℃),具有更高的热效率,是现代大型燃煤电厂的主流设备。02锅炉的主要组成部分炉膛燃烧室•炉膛是锅炉的燃烧室,用于将燃料燃烧产生的热能传递给锅炉内的工质。它通常是锅炉的主体部分,采用钢结构和耐火材料构成,以承受高温高压的燃烧环境。炉膛设计需考虑燃料类型、燃烧效率、污染物排放等因素。炉膛炉排•炉排是炉膛底部的组件,用于支撑燃料进行燃烧。炉排的类型和结构会影响燃烧效率和锅炉的运行稳定性。常见的炉排类型有链条炉排、往复炉排等,选择适当的炉排要根据燃料的特性和锅炉的要求进行。炉膛燃烧器•燃烧器是炉膛内的重要设备,用于将燃料和空气混合并喷入炉膛进行燃烧。燃烧器的设计要考虑到燃料的雾化效果、空气与燃料的混合程度以及火焰的稳定性。合理的燃烧器设计能够提高燃烧效率,减少污染物的生成,并确保锅炉的安全运行。水冷壁热交换器•水冷壁是锅炉中的重要热交换器,用于吸收炉膛中燃烧产生的热能,并将其传递给锅炉内的工质。水冷壁由一系列垂直或倾斜的管子组成,管子内部通过水流进行冷却,同时管子外部与高温烟气接触,实现热量的传递。水冷壁工质循环•水冷壁中的水流通过循环泵进行强制循环,以确保工质在整个锅炉系统中的流动和热量传递。工质的循环速度和流量需要根据锅炉的设计参数和运行要求进行调节,以保证锅炉的安全和高效运行。过热器与再热器•过热器和再热器是用于进一步提高蒸汽温度的设备。过热器位于锅炉的烟气出口处,通过烟气余热将饱和蒸汽加热成过热蒸汽,提高蒸汽的做功能力。再热器则位于汽轮机高压缸的出口,将已经膨胀做功的部分蒸汽再次加热,提高其焓值,然后送回汽轮机低压缸继续做功,以增加汽轮机的效率。蒸汽加热过热器与再热器•由于过热器和再热器需要承受高温高压的工作环境,通常采用高温合金材料制造。这些材料具有良好的高温强度和抗氧化性能,能够保持设备的长期稳定运行。同时,为了确保设备的安全,还会采取一系列的保护措施,如超温保护、防爆膜等。合金材料VS03锅炉的辅助设备空气预热器010203功能工作原理类型提高进风温度,增强燃烧效率。利用烟气余热加热空气,减少能源浪费。通常有回转式和板式两种,根据电厂实际需求选择。燃料供应系统主要组成燃料储存设施、输送设备、燃烧器功能等。向锅炉提供稳定、适量的燃料,确保燃烧过程连续进行。燃料种类固体燃料(如煤)、液体燃料(如重油)和气体燃料(如天然气)等,选择取决于电厂条件和环保要求。除灰与除尘设备功能:去除烟气中的飞灰和尘埃,减少大气污染。常用设备:静电除尘器、布袋除尘器等,选择基于排放标准和经济效益。运行维护:定期清理灰渣,确保设备正常运行和烟气排放达标。这些辅助设备在燃煤电厂锅炉部分发挥着重要作用,提高锅炉效率,保障电厂...
