热轧带钢生产工艺介绍教学课件VIP免费

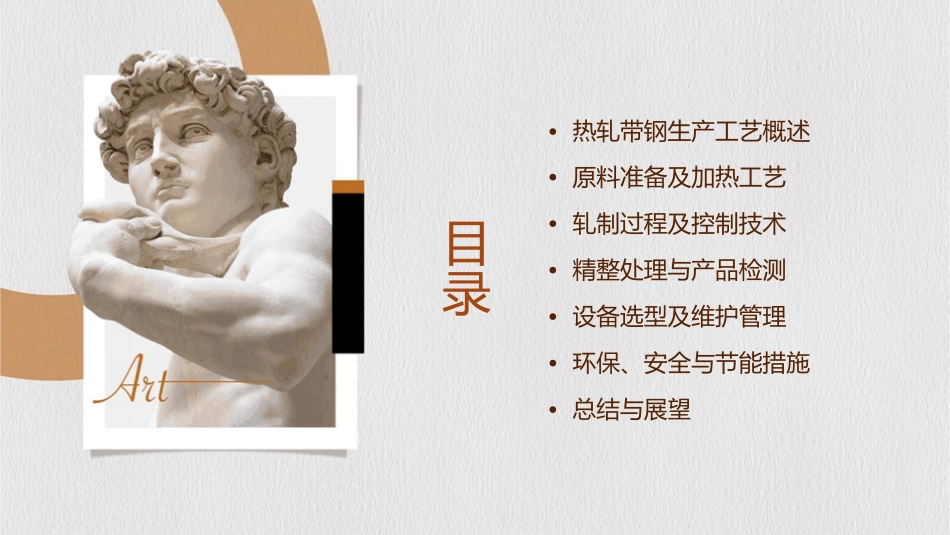

热轧带钢生产工艺介绍教学课件•热轧带钢生产工艺概述•原料准备及加热工艺•轧制过程及控制技术•精整处理与产品检测•设备选型及维护管理•环保、安全与节能措施•总结与展望目录01热轧带钢生产工艺概述热轧带钢定义与用途定义热轧带钢是指在高温状态下，通过一系列轧制工艺生产出来的带钢产品。用途热轧带钢广泛应用于汽车、建筑、造船、石油化工、机械制造等众多领域，是国民经济发展的重要基础材料之一。生产工艺流程及特点生产工艺流程加热炉→高压水除鳞→粗轧机→精轧机→层流冷却→卷取机→成品。特点热轧带钢生产工艺具有生产效率高、产品尺寸精度高、表面质量好、机械性能优良等特点。国内外发展现状与趋势国内发展现状01我国热轧带钢生产已经形成了较为完善的产业体系，具备了一定的生产规模和技术水平，但在高端产品领域仍存在较大差距。国外发展现状02国外热轧带钢生产已经实现了高度自动化和智能化，生产效率和产品质量得到了显著提升，同时也在不断探索和开发新的生产工艺和技术。发展趋势03未来热轧带钢生产工艺将朝着高效化、智能化、绿色化方向发展，加强新工艺、新技术的研究和开发，提高产品质量和生产效率，降低生产成本，推动热轧带钢产业的可持续发展。02原料准备及加热工艺原料种类与要求原料种类主要包括连铸坯、初轧坯、钢锭等。化学成分要求严格控制钢坯的化学成分，确保产品性能稳定。尺寸及表面质量要求钢坯尺寸精确，表面无裂纹、夹杂等缺陷。加热制度及温度控制010203加热制度温度控制温度检测与记录根据钢种、规格和轧制工艺要求制定合理的加热制度。通过调整加热炉的功率、燃料类型和热工制度，确保钢坯加热均匀且温度控制在合适范围内。采用红外测温仪等设备实时监测钢坯温度，并做好记录，以便及时调整加热工艺参数。炉内气氛与加热速度调整炉内气氛根据钢种和加热工艺要求，调整炉内气氛，如氧化性气氛、还原性气氛等，以减少钢坯氧化和脱碳。加热速度调整根据钢坯的规格、化学成分和加热制度，合理调整加热速度，确保钢坯在加热过程中不发生开裂、过热等质量问题。03轧制过程及控制技术轧机类型选择及配置轧机类型根据产品规格、材质和生产工艺要求，选择适合的轧机类型，如二辊轧机、四辊轧机、多辊轧机等。轧机配置根据轧制过程需要，合理配置轧机数量、布局和参数，确保轧制过程顺利进行。轧制规程制定与实施轧制规程制定根据产品要求、设备性能和工艺条件，制定详细的轧制规程，包括轧制温度、压下量、轧制速度等。轧制规程实施严格按照轧制规程进行操作，确保产品质量和生产安全。板形、厚度、宽度控制方法板形控制厚度控制宽度控制通过调整轧机压下量、轧制速度和冷却方式等，控制带钢板形，避免出现浪形、瓢曲等缺陷。采用自动厚度控制系统（AGC），通过检测带钢厚度并实时调整压下量，实现厚度精确控制。通过调整轧机立辊开口度和压下量，控制带钢宽度在允许范围内。04精整处理与产品检测卷取、冷却、平整工艺流程卷取将热轧带钢卷成卷状，便于储存和运输。卷取过程中要控制卷取张力、速度和温度，避免带钢产生形变或损伤。冷却通过水淬或空冷等方式，将热轧带钢冷却至适当温度，以改善其组织和性能。冷却速度和时间要根据带钢厚度和材质等因素进行控制。平整通过平整机对热轧带钢进行平整处理，消除其内应力和形状缺陷，提高带钢的平直度和表面质量。平整时要根据带钢的厚度、材质和表面状况等因素制定合理的平整工艺参数。产品尺寸、表面质量检测标准产品尺寸检测使用测厚仪、测宽仪和长度计等仪器对热轧带钢的厚度、宽度和长度进行检测，确保其符合规定的尺寸公差范围。表面质量检测采用目视检查、触摸检查和仪器检测等方法对热轧带钢的表面质量进行检测，检查其是否存在裂纹、气泡、夹杂、麻点等缺陷，以及表面光洁度是否符合要求。常见质量问题分析及预防措施尺寸超差可能是由于轧制工艺参数不合理或设备故障等原因导致。预防措施包括优化轧制工艺参数、定期检查和维护设备等。表面质量问题可能是由于轧制过程中润滑不良、冷却不均或原料质量差等原因导致。预防措施包括加强润滑和冷却管理、严格控制原料质量等。05设备选型及...
