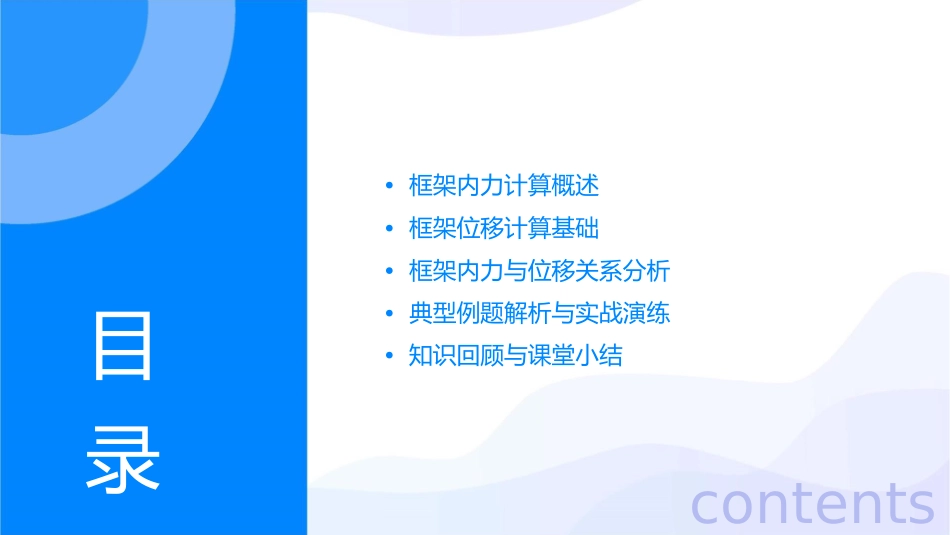

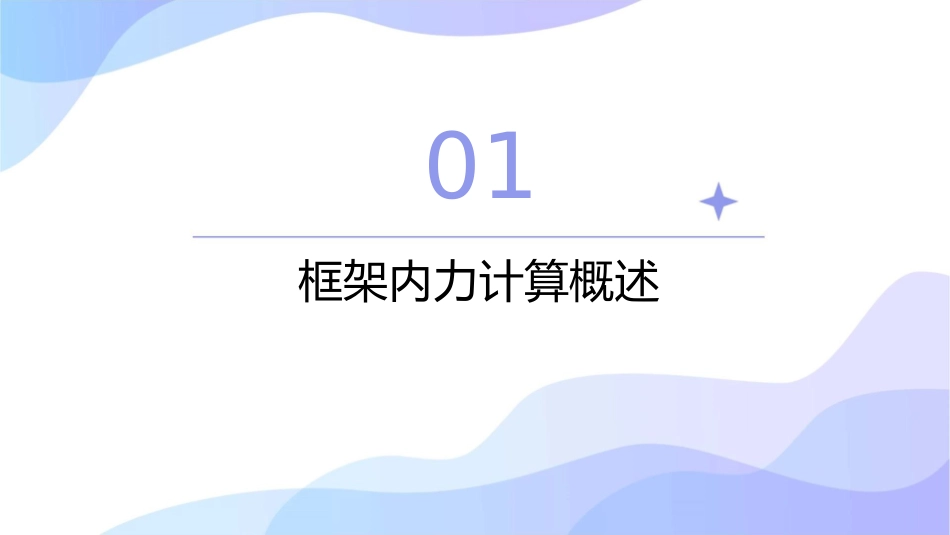

框架内力和位移计算课件•框架内力计算概述•框架位移计算基础•框架内力与位移关系分析•典型例题解析与实战演练•知识回顾与课堂小结目录contents01框架内力计算概述框架内力计算目的校验结构安全性通过框架内力计算，可以校验结构在荷载作用下的安全性，确保结构满足承载力和变形等要求。确定构件截面内力通过计算框架内力，可以确定各构件截面上的轴力、剪力和弯矩等内力，为构件截面设计和配筋提供依据。优化结构设计通过框架内力计算，可以对结构设计进行优化，提高结构的安全性和经济性。框架内力计算方法分层法01将多层框架按楼层划分为若干个子结构，分别计算各子结构的内力，再将各子结构的内力叠加得到整个框架的内力。适用于规则框架的计算。反弯点法02根据框架柱的反弯点位置，将框架划分为若干段，分别计算各段的剪力和弯矩，再将各段的剪力和弯矩叠加得到整个框架的内力。适用于近似于反弯点位置的框架计算。D值法03在反弯点法的基础上，引入修正系数D对反弯点位置进行修正，从而得到更精确的内力计算结果。适用于不规则框架的计算。框架内力计算原则弹性力学原则力的平衡原则变形协调原则在计算框架内力时，应遵循弹性力学原则，即假定结构处于弹性工作阶段，采用叠加原理进行内力计算。在计算框架内力时，应遵循力的平衡原则，即各构件截面上的内力应满足静力平衡条件，以确保结构在荷载作用下的稳定性。在计算框架内力时，应遵循变形协调原则，即各构件的变形应相互协调，以确保结构在荷载作用下的整体性。02框架位移计算基础位移概念及分类位移定义指结构在荷载作用下产生的位置改变，包括线位移和角位移。位移分类根据方向可分为水平位移、竖向位移和转角位移；根据性质可分为弹性位移和塑性位移。位移计算原理010203弹性力学基础叠加原理虚功原理应用弹性力学原理分析框架结构的内力与位移关系，建立平衡方程和变形协调方程。在多个荷载作用下，结构位移等于各荷载单独作用下位移的叠加。利用虚功原理求解结构在荷载作用下的位移，通过外力虚功与内力虚功相等得到位移解答。位移计算方法矩阵位移法将结构离散化为有限个单元，建立单元刚度矩阵和整体刚度矩阵，通过求解线性方程组得到节点位移。有限元法采用有限元软件建立框架结构的计算模型，施加荷载和边界条件后进行求解，得到结构位移。03框架内力与位移关系分析内力与位移关系概述内力与位移基本概念介绍内力和位移的定义、分类及物理意义，阐述二者之间的联系与影响。内力与位移关系表达式推导内力与位移之间的关系表达式，解释公式中各符号含义及单位，说明公式适用条件。内力与位移关系图解法介绍采用图解法分析内力与位移关系的方法，包括绘制内力图、位移图及二者关系曲线图等。内力对位移影响分析轴力对位移影响剪力对位移影响弯矩对位移影响分析轴力作用下结构产生的位移变形特点，讨论轴力大小、方向及作用点对位移的影响规律。分析剪力作用下结构产生的位移变形特点，讨论剪力大小、方向及作用方式对位移的影响规律。分析弯矩作用下结构产生的位移变形特点，讨论弯矩大小、方向及作用位置对位移的影响规律。优化内力减小位移策略合理选择截面尺寸和形状123根据内力与位移关系，提出通过优化截面尺寸和形状来减小结构位移的方法，给出具体设计建议和算例验证。调整荷载作用位置和方式讨论荷载作用位置和方式对结构内力和位移的影响规律，提出优化荷载布置以减小结构位移的策略，并给出算例验证。增设支撑和约束分析增设支撑和约束对减小结构位移的作用原理，提出具体增设方案和设计建议，并通过算例验证其有效性。04典型例题解析与实战演练典型例题解析过程展示例题选择选择涵盖各种题型和难度的典型例题进行详细解析。解析步骤展示解题步骤，包括建立模型、分析受力、选择公式、计算求解等。图表辅助运用图表、示意图等辅助工具，帮助学生更好地理解解题过程。学生自行尝试解题环节题目布置布置与典型例题类似的题目，要求学生自行解答。独立思考鼓励学生独立思考，运用所学知识解决实际问题。小组讨论提倡学生之间进行小组讨论，互相交流解题思路和方法。教师点评及问题解答环节问题解答针对...
