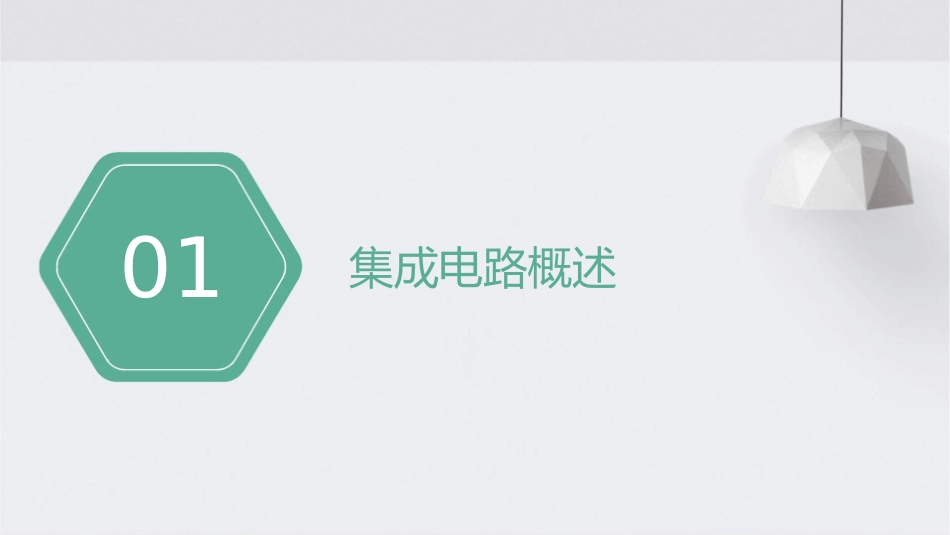

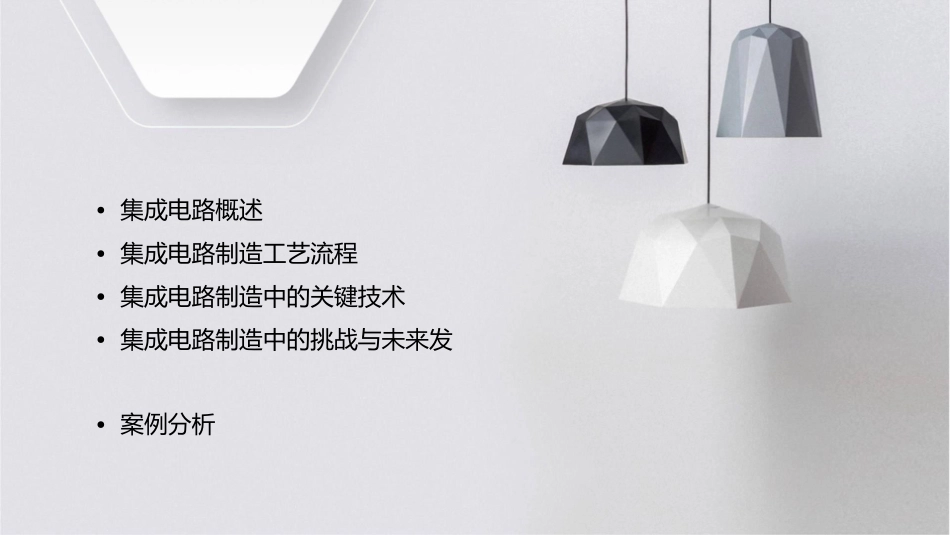

集成电路工艺简介课件$number{01}目•集成电路概述•集成电路制造工艺流程•集成电路制造中的关键技术•集成电路制造中的挑战与未来发•案例分析01集成电路概述集成电路的定义与分类总结词集成电路是将多个电子元件集成在一块衬底上，完成一定的电路或系统功能的微型电子部件。根据不同的分类标准，可以分为不同类型。详细描述集成电路按集成度可以分为小规模集成电路（SSI）、中规模集成电路（MSI）、大规模集成电路（LSI）和超大规模集成电路（VLSI）；按电路功能可以分为数字集成电路和模拟集成电路；按实现的功能可以分为通用集成电路和专用集成电路。集成电路的发展历程总结词集成电路的发展经历了从单个晶体管到多个晶体管，再到集成电路，最后到超大规模集成电路的过程。详细描述1947年，晶体管的发明开启了电子器件的新时代。20世纪50年代，人们开始尝试将单个晶体管集成在一块衬底上，形成了小规模集成电路。随着技术的发展，人们不断提高了集成度，发展出了大规模和超大规模集成电路，广泛应用于计算机、通信、消费电子等领域。集成电路的应用领域要点一要点二总结词详细描述集成电路的应用领域非常广泛，包括计算机、通信、消费电子、工业控制、汽车电子等。在计算机领域，集成电路是中央处理器、内存、显卡等核心部件的主要组成部分；在通信领域，集成电路广泛应用于手机、基站、路由器等设备中；在消费电子领域，集成电路应用于电视、音响、相机等产品中；在工业控制领域，集成电路是实现自动化控制的核心部件；在汽车电子领域，集成电路用于实现汽车安全、舒适和节能等功能。02集成电路制造工艺流程前段工艺流程薄膜制备光刻工艺通过物理或化学气相沉积等方法，在硅片上形成一层或多层薄膜材料，如氧化硅、氮化硅等。通过光刻技术将设计好的电路图案转移到光敏材料上，形成电路图形的掩模版。刻蚀工艺掺杂工艺通过离子注入或扩散方法，将特定元素引入硅片中，形成不同导电类型的区域。利用化学或物理方法将硅片表面不需要的材料去除，形成电路和器件的结构。后段工艺流程金属化工艺在硅片表面沉积金属材料，形成电路连接和器件的电极。封装工艺将切割好的芯片进行封装，保护芯片免受外界环境的影响，并提供引脚以便与外部电路连接。划片工艺将制作好的集成电路从大块硅片上切割成一个个独立的芯片。测试与可靠性分析对封装好的集成电路进行功能和性能测试，确保其符合设计要求，并进行可靠性评估。03集成电路制造中的关键技术薄膜制备技术薄膜制备是集成电路制造中的重要环节，用于形成集成电路中的各种薄膜。常用的薄膜制备技术包括物理气相沉积（PVD）和化学气相沉积（CVD）等。CVD技术通过化学反应实现薄膜沉积，具有沉积温度低、薄膜质量高等优点，广泛应用于集成电路制造。PVD技术通过物理过程实现薄膜沉积，具有沉积速度快、附着力强等优点。光刻技术0102光刻技术是集成电路制造中的关键技术之一，用于将设计好的电路图案转移到硅片上。光刻技术包括曝光、显影、去胶等步骤，其中曝光是最核心的步骤。0304曝光过程中，光线通过掩膜版照射到硅片表面，使硅片表面的光敏材料发生化学反应，形成电路图案。光刻技术的分辨率和精度直接影响到集成电路的性能和可靠性。刻蚀技术刻蚀技术是将硅片表面的材料去除或刻入的过程，是实现电路图案转移的关键步骤之一。刻蚀技术可以分为干法刻蚀和湿法刻蚀两种。湿法刻蚀具有设备简单、操作方便等优点，但各向同性刻蚀和侧壁腐蚀等问题限制了其应用范围。干法刻蚀具有各向异性、高刻蚀速率和低损伤等优点，广泛应用于微电子器件制造。掺杂与注入技术掺杂与注入技术是将杂质引入硅片中的过程，是实现半导体器件性能的关键步骤之一。掺杂与注入技术可以分为扩散和注入两种方法。注入方法是通过离子束将杂质注入硅片内部，具有精度高、均匀性好等优点，广泛应用于微电子器件制造。扩散方法是在高温下将杂质从硅片表面向内部扩散，具有操作简单、成本低等优点，但精度和均匀性较差。化学机械平坦化技术化学机械平坦化技术是一种表面处理技术，用于实现硅片表面的平坦化和平整化。该技术通过化学腐蚀和机械研磨的协同作用，去除硅...
