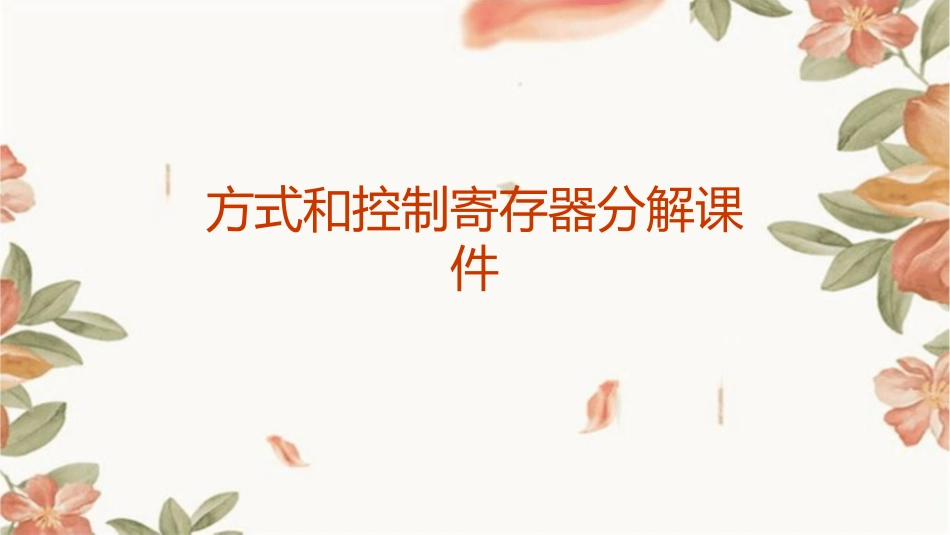

方式和控制寄存器分解课件VIP免费

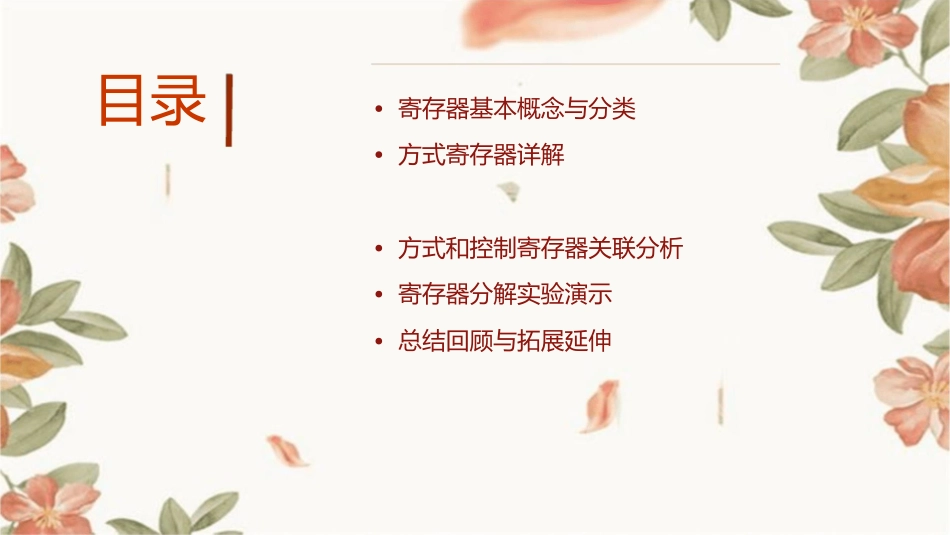

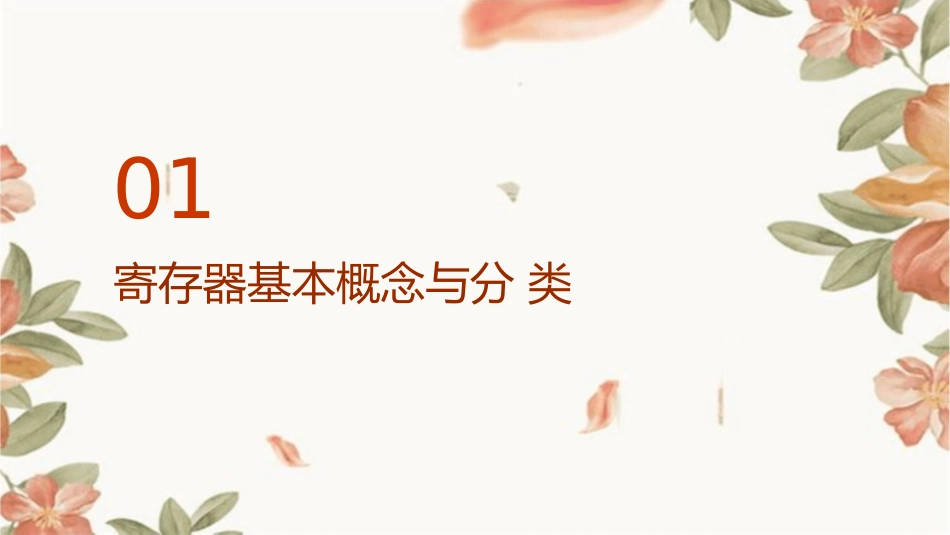

方式和控制寄存器分解课件目录•寄存器基本概念与分类•方式寄存器详解•方式和控制寄存器关联分析•寄存器分解实验演示•总结回顾与拓展延伸01寄存器基本概念与分类寄存器定义及作用寄存器定义寄存器是计算机中用于存储数据、指令和地址的高速存储单元，是计算机的重要组成部分。寄存器作用寄存器的主要作用是暂存指令、数据和地址，以便CPU快速访问。它们用于在CPU内部存储和处理数据，从而提高计算机的运行速度。寄存器分类通用寄存器专用寄存器控制寄存器用于存储操作数，包括整数、浮点数等。它们可以被用于各种算术和逻辑运算。包括程序计数器、堆栈指针寄存器等，用于特定的操作，如程序计数器用于存储下一条要执行的指令的地址，堆栈指针寄存器用于管理函数调用时的堆栈。用于控制CPU的操作和行为，如状态寄存器、控制状态寄存器等。它们存储着CPU的状态信息和控制信息，以便CPU在执行指令时能够正确地响应各种事件和中断。寄存器操作方式读操作从寄存器中读取数据。CPU通过指定寄存器的地址来读取其中的数据，并将其传输到需要的地方，如内存或其他寄存器中。写操作将数据写入寄存器。CPU通过指定寄存器的地址和要写入的数据来执行写操作。写操作可以改变寄存器的状态和内容。02方式寄存器详解方式寄存器结构010203寄存器位数寄存器字段访问方式方式寄存器的位数可以根据实际需求进行定义，通常为8位、16位或32位。方式寄存器通常由多个字段组成，每个字段用于控制特定的功能或模式。方式寄存器可以通过特定的指令或地址进行访问，以便读取或修改其值。方式寄存器功能模式选择功能控制状态指示方式寄存器可以用于选择不同的工作模式或配置，例如处理器的运行模式、存储器的访问模式等。方式寄存器可以控制处理器的某些特定功能，例如中断的使能或禁用、定时器的启动或停止等。方式寄存器可以用于指示处理器的当前状态或某些事件的发生，例如中断的状态、错误的状态等。方式寄存器应用场景中断处理当中断发生时，需要读取方式寄存器的状态，以确定中断的类型和处理方式。处理器初始化在处理器初始化过程中，需要对方式寄存器进行设置，以配置处理器的运行模式和功能。系统调试在系统调试过程中，可以通过修改方式寄存器的值来模拟不同的场景或测试特定的功能。03控制寄存器详解控制寄存器结构寄存器位数寄存器字段访问权限控制寄存器的位数，如8位、16位、32位等，决定了寄存器的存储能力。控制寄存器通常由多个字段组成，每个字段具有特定的含义和功能。控制寄存器的访问权限，如可读、可写或可执行等，以确保系统的安全性和稳定性。控制寄存器功能内存管理调试和监控通过控制寄存器，可以实现内存的分配、释放和保护等功能。利用控制寄存器，可以对系统进行调试和监控，以便及时发现和解决问题。01020304配置处理器中断处理控制寄存器可以用于配置处理器的操作模式、时钟频率、中断使能等。控制寄存器可以管理中断的优先级、响应方式和处理程序等。控制寄存器应用场景操作系统操作系统通过控制寄存器实现对硬件资源的管理和调度，确保系统的正常运行。嵌入式系统在嵌入式系统中，控制寄存器常用于配置外设接口、实现任务切换和中断处理等。实时控制系统实时控制系统利用控制寄存器实现对任务的精确调度和实时响应，以满足实时性要求。04方式和控制寄存器关联分析两者关系梳理依赖关系方式寄存器设置决定了控制寄存器的操作模式及参数。反馈机制控制寄存器状态可反映方式寄存器配置是否生效。协同工作两者共同实现特定功能，缺一不可。协同工作原理阐述方式寄存器设定工作模式：如中断允许、时钟分频等。控制寄存器响应模式设定：调整相应硬件模块的工作状态。硬件模块执行操作：根据设定，完成数据传输、处理等任务。关联问题解决方案确保寄存器正确初始化010203避免配置错误导致系统异常。定期检查寄存器状态确保硬件处于正常工作状态。异常处理机制对寄存器错误状态进行及时处理和恢复。05寄存器分解实验演示实验目的与要求掌握寄存器分解的原理和方法123通过本次实验，要求学生深入理解寄存器分解的原理，并掌握具体的分解方法。培养学生的实践能力要求学生独立完成实...
