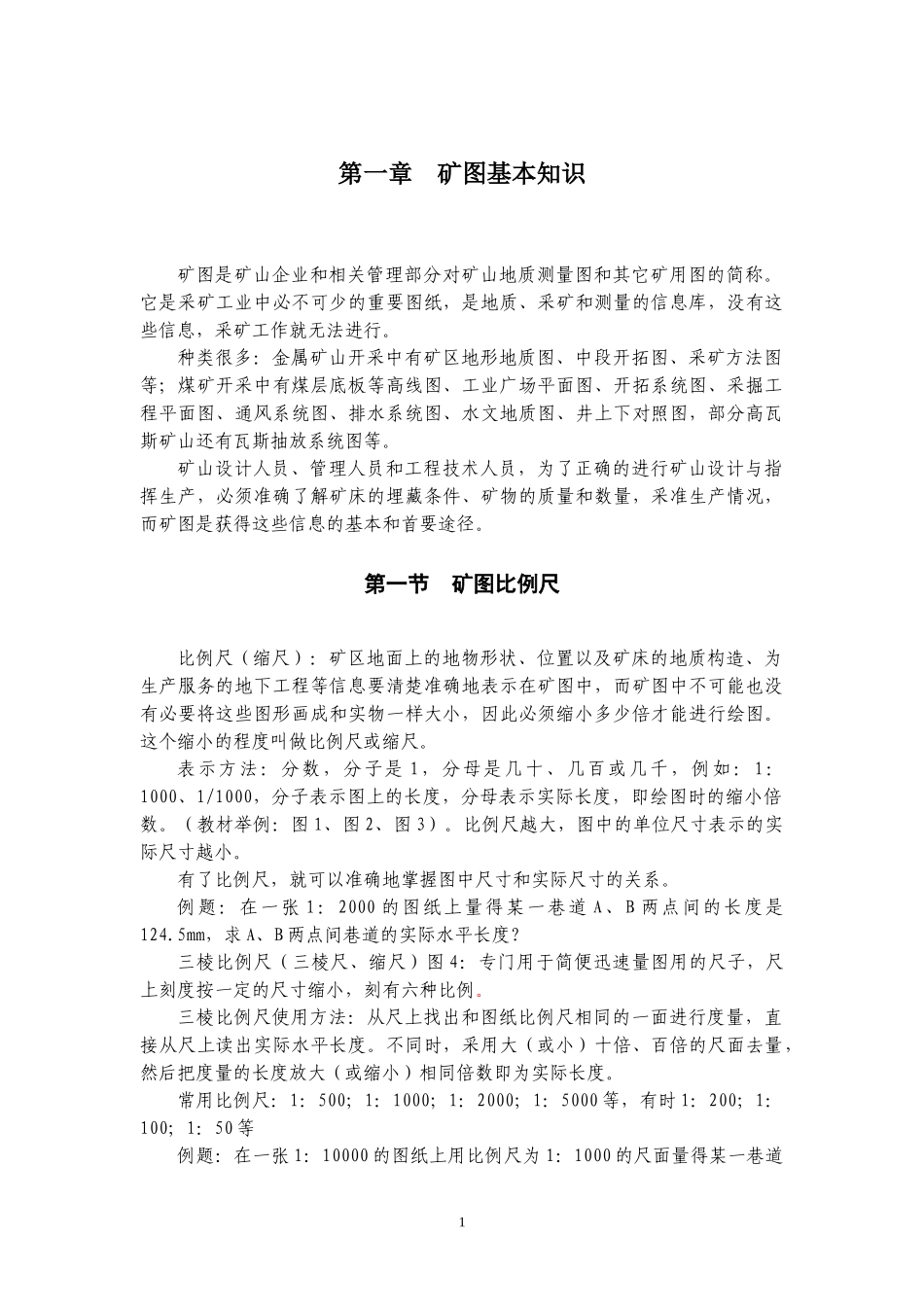

第一章矿图基本知识矿图是矿山企业和相关管理部分对矿山地质测量图和其它矿用图的简称。它是采矿工业中必不可少的重要图纸，是地质、采矿和测量的信息库，没有这些信息，采矿工作就无法进行。种类很多：金属矿山开采中有矿区地形地质图、中段开拓图、采矿方法图等；煤矿开采中有煤层底板等高线图、工业广场平面图、开拓系统图、采掘工程平面图、通风系统图、排水系统图、水文地质图、井上下对照图，部分高瓦斯矿山还有瓦斯抽放系统图等。矿山设计人员、管理人员和工程技术人员，为了正确的进行矿山设计与指挥生产，必须准确了解矿床的埋藏条件、矿物的质量和数量，采准生产情况，而矿图是获得这些信息的基本和首要途径。第一节矿图比例尺比例尺（缩尺）：矿区地面上的地物形状、位置以及矿床的地质构造、为生产服务的地下工程等信息要清楚准确地表示在矿图中，而矿图中不可能也没有必要将这些图形画成和实物一样大小，因此必须缩小多少倍才能进行绘图。这个缩小的程度叫做比例尺或缩尺。表示方法：分数，分子是1，分母是几十、几百或几千，例如：1：1000、1/1000，分子表示图上的长度，分母表示实际长度，即绘图时的缩小倍数。（教材举例：图1、图2、图3）。比例尺越大，图中的单位尺寸表示的实际尺寸越小。有了比例尺，就可以准确地掌握图中尺寸和实际尺寸的关系。例题：在一张1：2000的图纸上量得某一巷道A、B两点间的长度是124.5mm，求A、B两点间巷道的实际水平长度？三棱比例尺（三棱尺、缩尺）图4：专门用于简便迅速量图用的尺子，尺上刻度按一定的尺寸缩小，刻有六种比例。三棱比例尺使用方法：从尺上找出和图纸比例尺相同的一面进行度量，直接从尺上读出实际水平长度。不同时，采用大（或小）十倍、百倍的尺面去量，然后把度量的长度放大（或缩小）相同倍数即为实际长度。常用比例尺：1：500；1：1000；1：2000；1：5000等，有时1：200；1：100；1：50等例题：在一张1：10000的图纸上用比例尺为1：1000的尺面量得某一巷道1A、B两点间的长度是150.5m，则A、B两点间巷道的实际水平长度150.5*10=150.5m。2第二节矿图的主要投影方法图5木箱立体图：形象地在头脑中再现了物体的形状，但歪曲了物体的表面形状，很难表示物体的实际尺寸。图6木箱三试图：表示了木箱表面的原形与尺寸，但是没有立体感，读图相对复杂。矿山图纸中，为便于设计和施工，各种图纸的画法都和图6一样，图形和实物相应部分成比例。所以说，看矿图过程中，头脑中立体概念的形成，是读图的难点。为解决这个问题，一方面，我们要学会绘制矿图的投影方法，另一方面，我们要在学习和实践中，通过看图多积累实践经验，多看多想，熟能生巧，逐步提高看图能力，这也是矿山工程技术人员从事工作的基本要求。矿图的两种主要投影方法：正投影和标高投影。一、正投影图7：桌面叫投影面，光源叫投影中心，光线叫投影线。砖的投影随砖、灯和桌面的相对位置变化而变化。图8：投影中心处于无限远，投影线相互平行，并且和投影面垂直，这种投影叫正投影（平行直角投影），所得的投影图叫正投影图。1.点、线、面的正投影（1）点对投影面的关系：总是一点，只有远近和高低的不同。（2）直线与投影面的关系：平行、垂直、斜交。平行：直线的正投影与实际长度一致，长度相等；垂直：正投影为一点，失去原来的形状；斜交：投影长度较实际直线短，直线越陡，正投影越短。数学关系如下式：投影规律：（1）直线的正投影与直线等长，说明直线与投影面平行；（2）正投影是一点，说明直线和投影面是垂直关系；（3）正投影短于实际长度，可知直线与投影面斜交；（4）平行直线投影后仍旧平行；（5）直线经过投影后，直线上原来各线短之比与投影后对应线段之比相等。（教材2P17）（3）平面图形的正投影：相交直线、平面曲线等。图11中，弧形曲线、波浪形曲线在水平面上的正投影为同一直线，说明它们在同一竖直平面内。水平投影显示不出它们的形状，这样，我们采用竖直投影面，即与曲线所在平面平行的竖直面，该投影面上的投影与原曲线大小、形状完全一致，叫竖直面投影或垂直面投影。各种不同的线条组成了不同的平面，它们的正投影是围成图...
