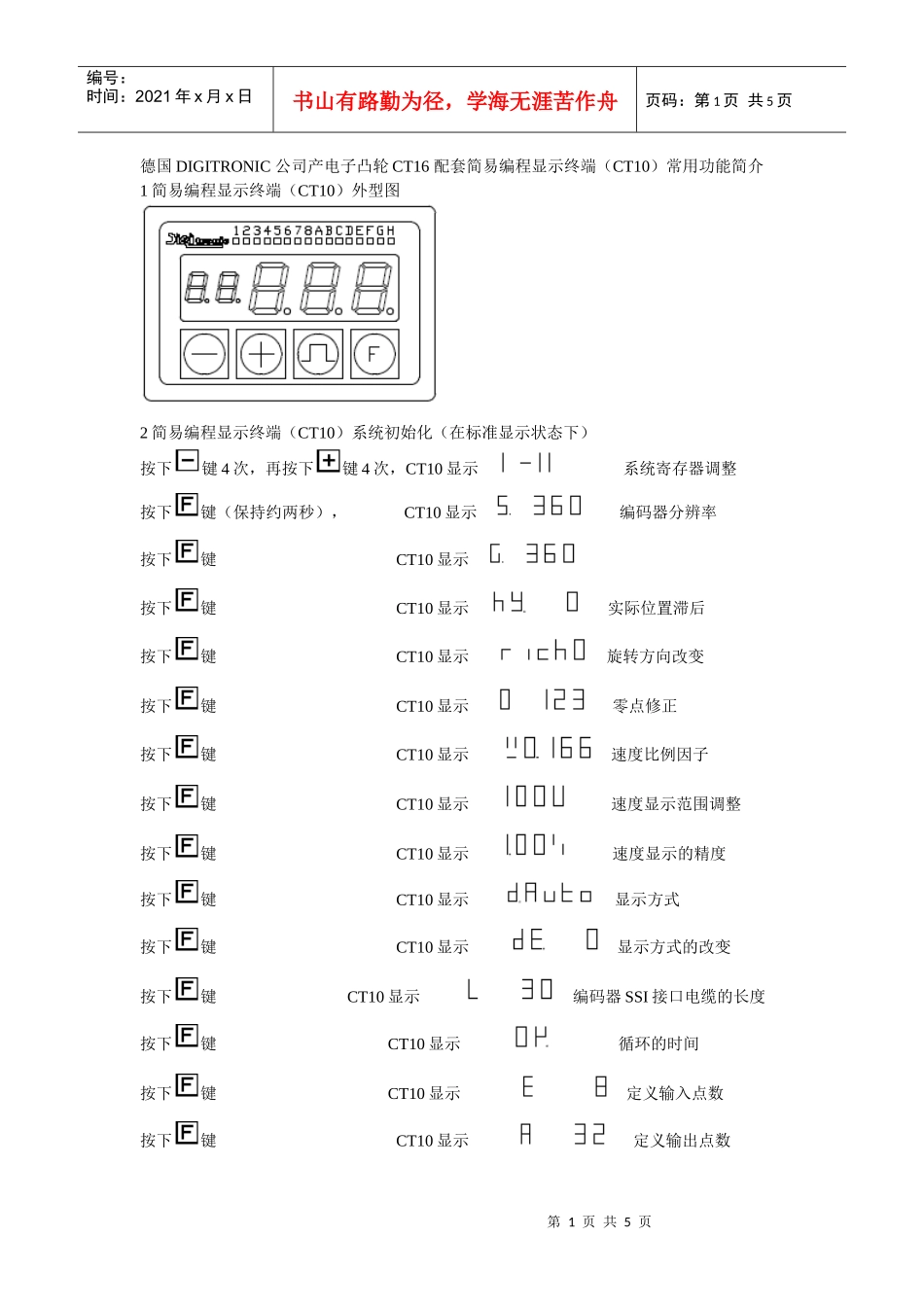

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页德国DIGITRONIC公司产电子凸轮CT16配套简易编程显示终端（CT10）常用功能简介1简易编程显示终端（CT10）外型图2简易编程显示终端（CT10）系统初始化（在标准显示状态下）按下键4次，再按下键4次，CT10显示系统寄存器调整按下键（保持约两秒），CT10显示编码器分辨率按下键CT10显示按下键CT10显示实际位置滞后按下键CT10显示旋转方向改变按下键CT10显示零点修正按下键CT10显示速度比例因子按下键CT10显示速度显示范围调整按下键CT10显示速度显示的精度按下键CT10显示显示方式按下键CT10显示显示方式的改变按下键CT10显示编码器SSI接口电缆的长度按下键CT10显示循环的时间按下键CT10显示定义输入点数按下键CT10显示定义输出点数第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页按下键CT10显示对输出点绝对时间补偿按下键CT10显示输入键盘锁定按下键CT10显示选择外部程序的输入端子号码按下键CT10显示接收外输入部程序选择按下键CT10显示预调实际位置设定值按下键CT10显示实际位置输入预调控制按下键CT10显示储存实际位置预调值按下键CT10显示输出保护按下键CT10显示旋转方向输出按下键CT10显示停止输出按下键CT10显示速度滞后按下键CT10显示串口通讯协议按下键CT10显示驱动程序号码按下键CT10显示编程模式按下键CT10显示模拟量输出按下键CT10显示模拟量输出1的偏移量匹配按下键CT10显示模拟量输出1的放大量匹配按下键CT10显示模拟量输出2的偏移量匹配按下键CT10显示模拟量输出2的放大量匹配按下键CT10显示返回到标准显示3电子凸轮编程简介第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页在标准显示状态下：如：CT10显示（当前位置）按下键保持约2秒钟CT10显示程序选择按下键CT10显示输出选择按下键CT10显示电子凸轮激活点搜索（在中）按下键CT10显示位置的默认值（在中）按下键CT10显示位置脉冲上升沿触发点（可按下键或键选择）按下键CT10显示位置脉冲下降沿触发点（可按下键或键选择）按下键CT10显示输出选择按下键CT10显示选择下一个输出按下键CT10显示选择前一个输出按下键CT10显示返回到标准显示4．凸轮的删除原文如下：第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页在输出2上程序0中删除位置脉冲上升沿触发点为100到位置脉冲下降沿触发点为200的一个凸轮方法：1．按下键保持约2秒钟直到程序选择模式显示2．按下键进入程序选择模式3．按下键选择输出2这个凸轮的激活点被找到并显示。4．按下键编程脉冲上升沿激活点出现5．按下键并保持按压直到被显示为止6．如果你释放键太早，就利用键逐步移动到200。如果你释放键太迟，就在不能修改了，凸轮已经被删除，向后移动到激活点将删除一个新创建的凸轮。7．按下键返回到标准显示以上资料对维修查询及简易编程已够用，因本人英语水平有限，译文可能有偏差，如因此造成你的操作失误，本人概不负责。具体资料请到德国DIGITRONIC公司网站下载：注：我已成功从我公司进口的德国BOSCH公司生产的针剂灌装机（MRF1010）上，使用的CT16电子凸轮配套的简易编程显示控制器CT10上，下载了相关的设置及凸轮的开关点，这对维修，识图及调整设备的偏差是非常有用的。第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页
