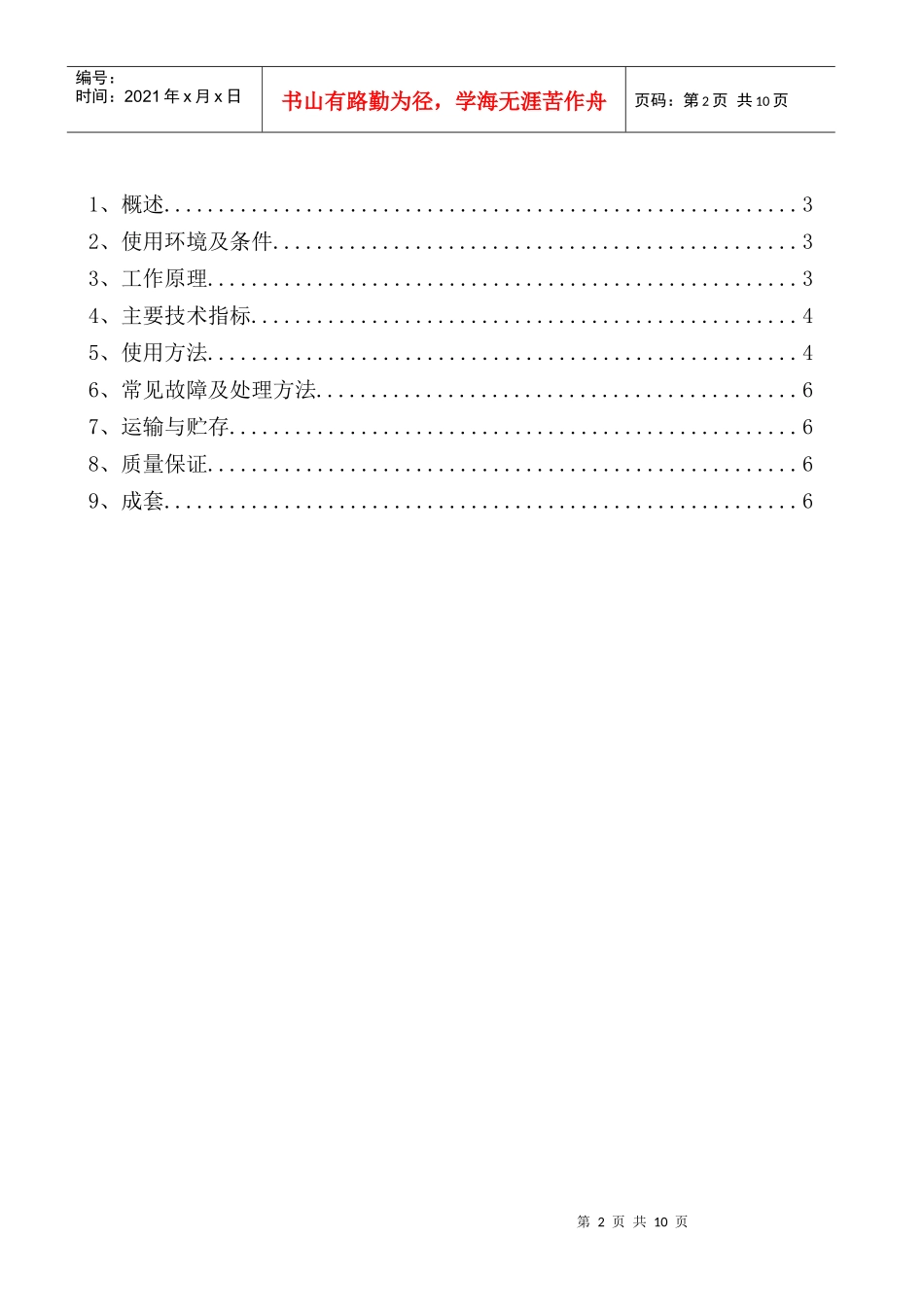

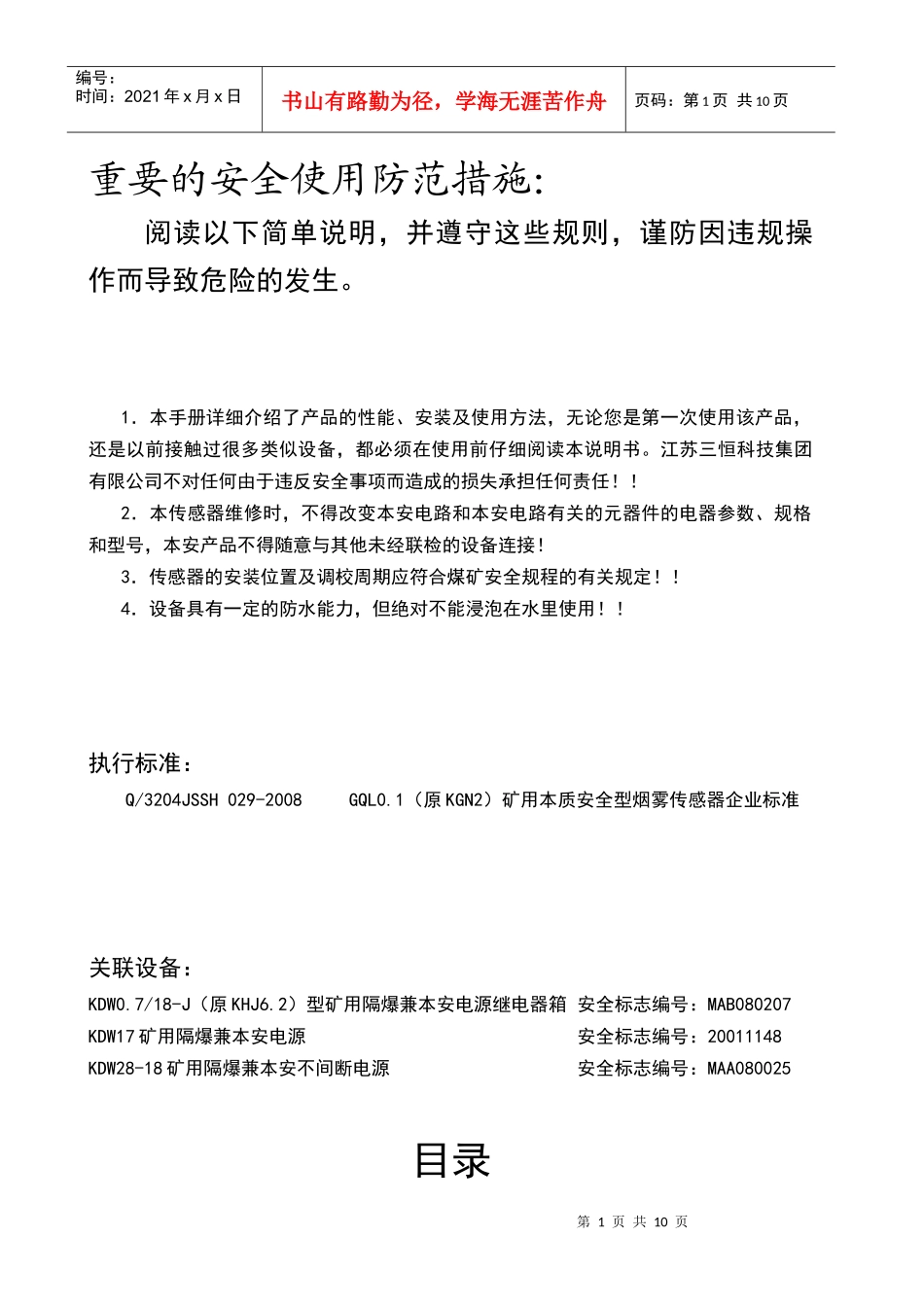

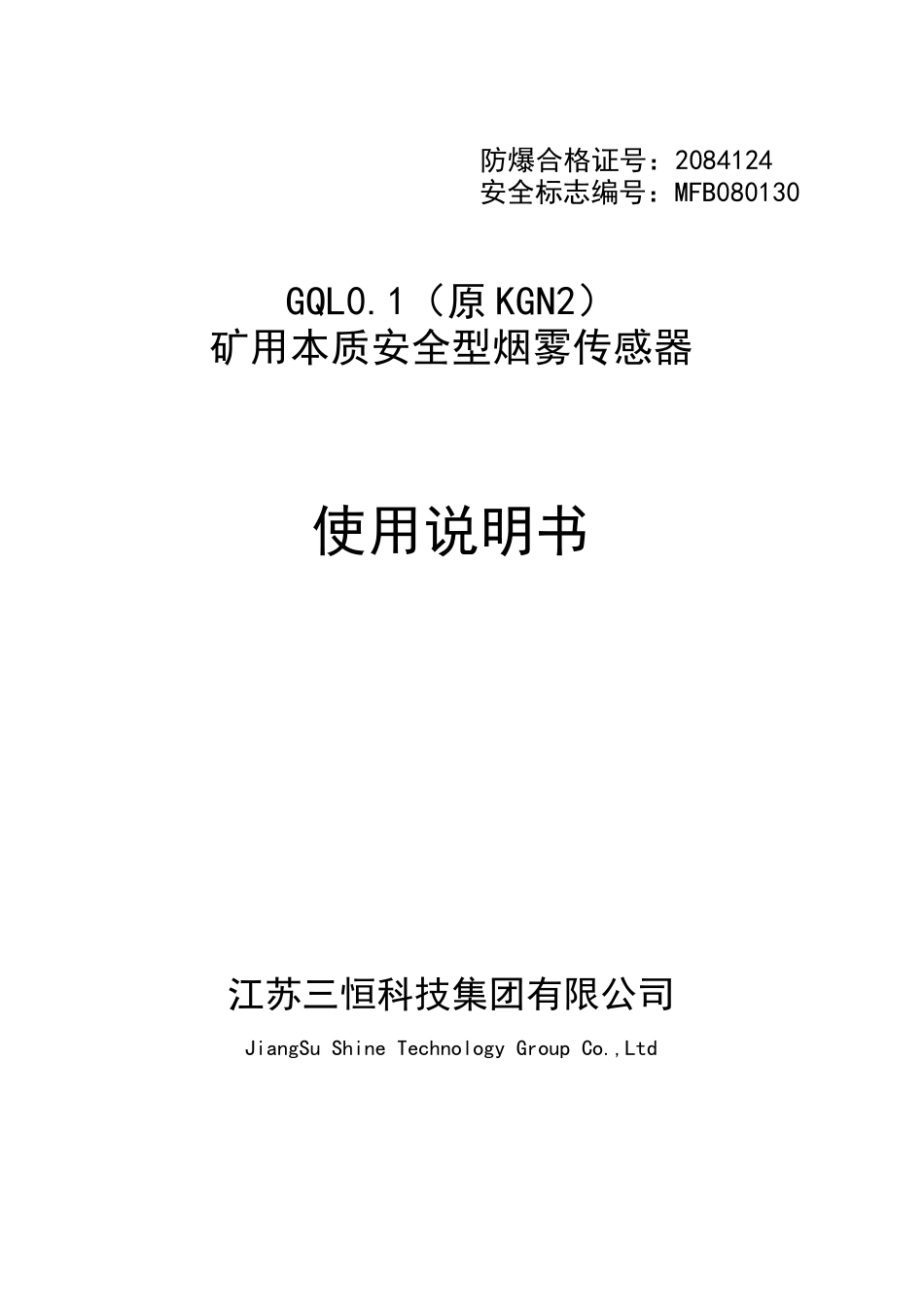

防爆合格证号：2084124安全标志编号：MFB080130GQL0.1（原KGN2）矿用本质安全型烟雾传感器使用说明书江苏三恒科技集团有限公司JiangSuShineTechnologyGroupCo.,Ltd第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页重要的安全使用防范措施：阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。1．本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。江苏三恒科技集团有限公司不对任何由于违反安全事项而造成的损失承担任何责任！！2．本传感器维修时，不得改变本安电路和本安电路有关的元器件的电器参数、规格和型号，本安产品不得随意与其他未经联检的设备连接！3．传感器的安装位置及调校周期应符合煤矿安全规程的有关规定！！4．设备具有一定的防水能力，但绝对不能浸泡在水里使用！！执行标准：Q/3204JSSH029-2008GQL0.1（原KGN2）矿用本质安全型烟雾传感器企业标准关联设备：KDW0.7/18-J（原KHJ6.2）型矿用隔爆兼本安电源继电器箱安全标志编号：MAB080207KDW17矿用隔爆兼本安电源安全标志编号：20011148KDW28-18矿用隔爆兼本安不间断电源安全标志编号：MAA080025目录第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1、概述..........................................................32、使用环境及条件................................................33、工作原理......................................................34、主要技术指标..................................................45、使用方法......................................................46、常见故障及处理方法............................................67、运输与贮存....................................................68、质量保证......................................................69、成套..........................................................6第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1、概述GQL0.1（原KGN2）矿用本质安全型烟雾传感器（以下简称传感器）用于监测煤矿井下因机械磨擦、电缆发热、煤层自燃等原因引起的火灾事故。传感器为矿用本质安全型，可安装在煤矿井下的皮带运输巷、机电硐室、采空区和工作面。本传感器可配接断电装置及声光报警装置，实现报警及断电控制；也可与各种生产、安全监控系统配套使用。GQL0.1（原KGN2）矿用本质安全型烟雾传感器执行标准，《Q/3204JSSH029-2008GQL0.1（原KGN2）矿用本质安全型烟雾传感器企业标准》。其规格及型号如下：GQL0.1烟雾动作值：0.1mg/m3工作原理：离子式感烟工作对象：烟雾气体传感器设备传感器外壳采用不锈钢材料，小巧坚固，密封性能好，能适应煤矿井下和恶劣环境的使用要求。外形尺寸（高×直径）：210mm×110mm。出线口：2个（电缆直径Ф8～19）。重量：1kg。2、使用环境及条件设备使用环境条件要求如下：a）环境温度：0℃～+40℃；b）相对湿度：≤95%（＋25℃）；c）大气压力：80kPa～106kPa；d）无显著振动和冲击的场合；e）煤矿井下有爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的Ⅰ类场合。3、工作原理火灾初发时往往产生大量烟雾，当烟雾进入传感器感烟部分（电离室）时，传感器输出信号，经过放大电路将信号放大、处理，输出稳定的直流电流信号。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页图（1）原理框图4、主要技术指标4.1防爆型式：本质安全型，“ExibI”；4.2供电电压及功耗a）额定工作电压：DC18V；b）额定工作电流：≤60mA；c）输入功率：≤2W。4.3响应时间：当烟的浓度为0.1mg/m3时，传感器报警响应时间≤60s；4.4输出信号a）输出信号：±5mA和继电器常开、常闭触点型；（传感器正常工作时，输出电流信号为-5mA、继电器的常开或常闭触点保持不动作；当传感器报警时，输出电流信...
