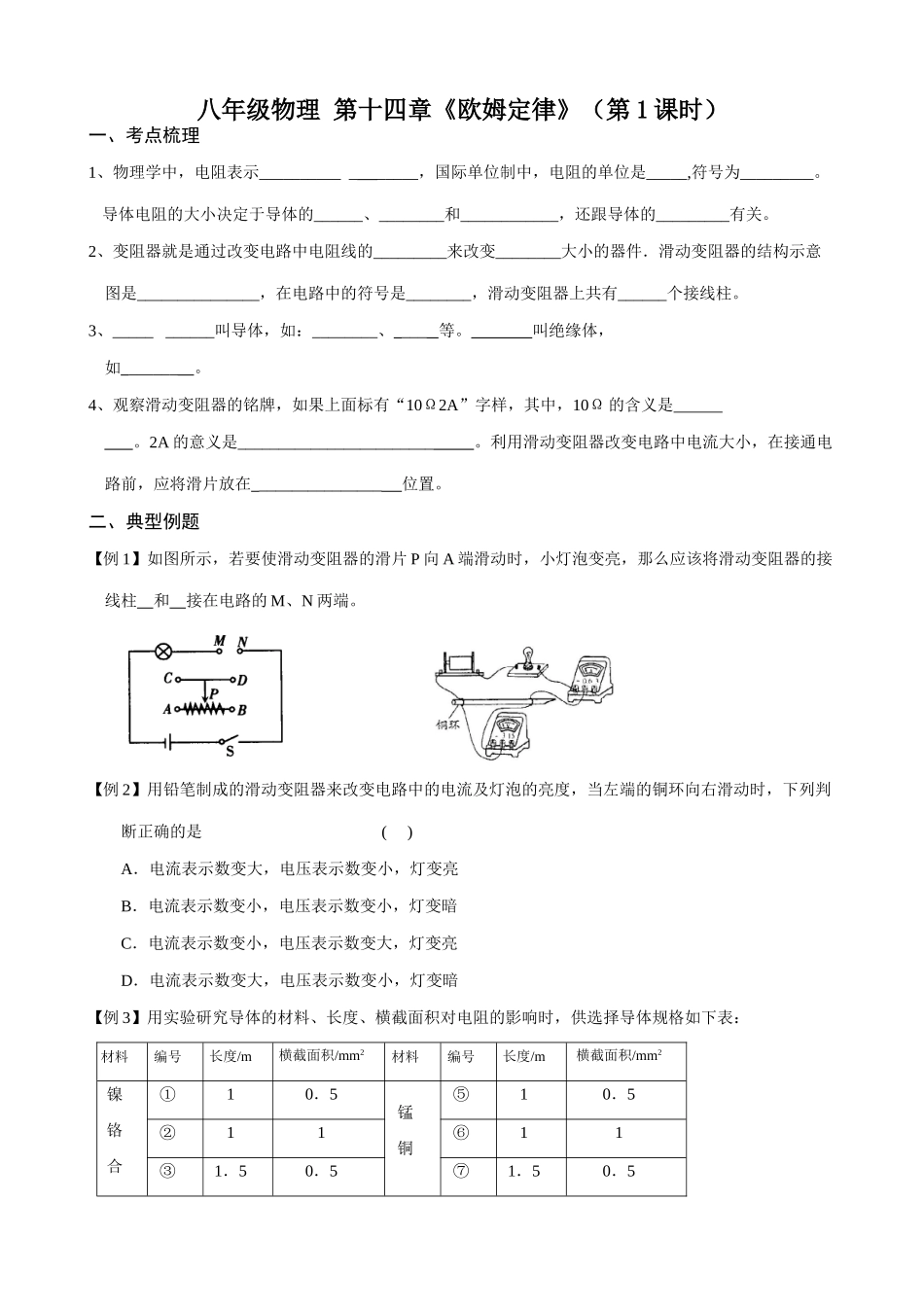

八年级物理第十四章《欧姆定律》（第1课时）一、考点梳理1、物理学中，电阻表示________________，国际单位制中，电阻的单位是_____,符号为_________。导体电阻的大小决定于导体的______、________和____________，还跟导体的_________有关。2、变阻器就是通过改变电路中电阻线的_________来改变________大小的器件．滑动变阻器的结构示意图是_______________，在电路中的符号是________，滑动变阻器上共有______个接线柱。3、___________叫导体，如：________、___等。叫绝缘体，如______。4、观察滑动变阻器的铭牌，如果上面标有“10Ω2A”字样，其中，10Ω的含义是。2A的意义是________________________。利用滑动变阻器改变电路中电流大小，在接通电路前，应将滑片放在_______________位置。二、典型例题【例1】如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路的M、N两端。【例2】用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是()A．电流表示数变大，电压表示数变小，灯变亮B．电流表示数变小，电压表示数变小，灯变暗C．电流表示数变小，电压表示数变大，灯变亮D．电流表示数变大，电压表示数变小，灯变暗【例3】用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择导体规格如下表：材料编号长度/m横截面积/mm2材料编号长度/m横截面积/mm2镍铬合①10．5锰铜⑤10．5②11⑥11③1．50．5⑦1．50．5图1金④1．51⑧1．51你认为下面导体选择最合适的一组是()A．③④⑤⑥B．②③⑥⑦C．①⑤⑥⑦D．⑤⑥⑦⑧第十四章《欧姆定律》巩固练习（1）1．单位换算：(1)4．2×103kΩ=_________MΩ=______Ω(2)5×102Ω=________kΩ=_________MΩ。2．一导线通以lA的电流，电阻为5Ω，如通以3A的电流时，其电阻_____5Ω；不通电时，其电阻_______5Ω。(大于/小于/等于)3．一段铝导线被均匀拉长后，它的电阻_______，这是因为它的________变大。4．多数金属的电阻随温度的升高而_______，一只正常发光的灯泡，其灯丝的电阻比不发光时要_______。5．如图1所示，滑动变阻器有A、B、C、D四个接线柱，按要求回答下列问题：(1)使用接线柱A和D时，要使变阻器连入电路的电阻减小，滑片应向_____端移动。(2)如果滑片向右滑动，电路中的电流变大，则应使用接线柱_____和____或____和____。(3)当使用接线柱和时，连人电路的电阻最大，且无论怎样移动滑片P，电路中的总电阻也不会改变。(4)把_____和____接人电路时，其电阻为零。(5)当使用接线柱B和D时，在电路未接通时，滑片P应移至_____端。(A/B)6．在①金属、②人体、③玻璃、④大地、⑤橡胶、⑥空气中，通常情况下是导体的有_____________(填前面的序号)，其余的都是___________。7．下列说法中正确的是()A．导体电阻都随温度升高而增大B．当导体中的电流为零时，导体的电阻不为零C．温度一定时，又细又长的导体电阻一定大D．温度一定时，同种材料制成的导线，长导线电阻一定比短导线的大8．如图2所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是（）图2图3图4图5图69．如图3是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片上移时（）A．电路中的电流减小，油箱油面降低B．电路中的电流减小，油箱油面升高C．电路中的电流增大，油箱油面降低D．电路中的电流增大，油箱油面升高10．在做“决定电阻大小的因素”实验时，为了便于研究而采用控制变量法，即每次需挑选两根合适的导线，测出流过它们的电流，然后进行比较，得出结论。导线长度ABCDEFG长度/cm1.00.51.51.01.21.50.5横截面积/mm23.20.81.20.81.21.21.2材料锰铜钨镍铬丝锰铜钨锰铜镍铬丝(1)为了研究电阻与导体的材料有关，应选用的两根导线是________________(填代号)；(2)为了研究电阻与导体的长度有关，应选用导线C和导线________________；(3)为了研究电阻与_______________的关系，应选用导线A和导线______...
