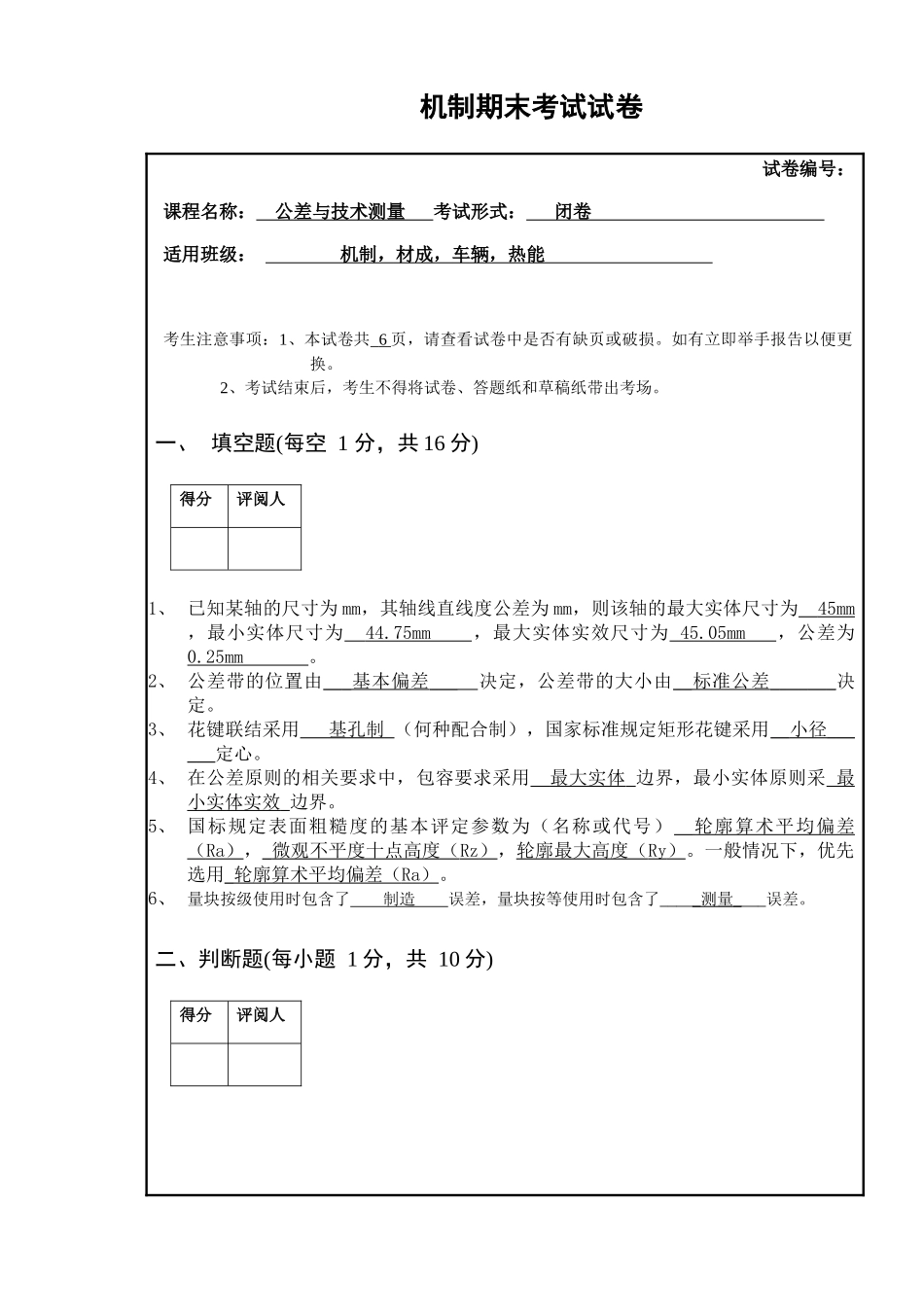

机制期末考试试卷试卷编号：课程名称：公差与技术测量考试形式：闭卷适用班级：机制，材成，车辆，热能考生注意事项：1、本试卷共6页，请查看试卷中是否有缺页或破损。如有立即举手报告以便更换。2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。一、填空题(每空1分，共16分)得分评阅人1、已知某轴的尺寸为mm，其轴线直线度公差为mm，则该轴的最大实体尺寸为45mm，最小实体尺寸为44.75mm，最大实体实效尺寸为45.05mm，公差为0.25mm。2、公差带的位置由___基本偏差___决定，公差带的大小由__标准公差_______决定。3、花键联结采用基孔制（何种配合制），国家标准规定矩形花键采用__小径______定心。4、在公差原则的相关要求中，包容要求采用__最大实体_边界，最小实体原则采最小实体实效_边界。5、国标规定表面粗糙度的基本评定参数为（名称或代号）__轮廓算术平均偏差（Ra），_微观不平度十点高度（Rz），轮廓最大高度（Ry）。一般情况下，优先选用_轮廓算术平均偏差（Ra）。6、量块按级使用时包含了制造误差，量块按等使用时包含了_____测量____误差。二、判断题(每小题1分，共10分)得分评阅人1、为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。（×）2、某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。（×）3、偏差可为正、负或零值，而公差为正值。（√）4、图样上未注公差的尺寸为自由尺寸，其公差不作任何要求。（×）5、某平面对基准平面的平行度误差为0.05mm，那么这平面的平面度误差一定不大于0.05mm。（×）6、工件尺寸偏差取决于加工机床的调整（如车削时进刀的位置）,不反映加工难易，而公差表示制造精度，反映加工难易程度。（√）7、某一零件尺寸基本偏差越小，加工越困难。（×）8、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。（×）9、止规和通规都需规定磨损量。（×）10、在确定工艺尺寸链中的封闭环时，要根据零件的工艺方案紧紧抓住“间接获得”的尺寸这一要点。（√）三、简答题（每小题4分，共16分）得分评阅人1、为什么要优先选用基孔制？答：因为孔通常用定值刀具（如钻头、绞刀、拉刀等）加工，用极限量规检测，所以选用基孔制可以减少孔用刀具的品种和规格，有利于实现刀、量具的标准化、系列化，获得更好的经济效果。2、表面粗糙度测量中，为什么确定取样长度和评定长度?答：规定和选择取样长度是为了限制和减弱表面波纹度对表面粗糙度测量结果的影响；由于被测表面上各处的表面粗糙度不一定很均匀，在一个取样长度上往往不能合理的反映被测表面的粗糙度，所以需要在几个取样长度上，即评定长度上分别测量。3、什么叫尺寸链?尺寸链有什么特点？答；在一台机器或一个零件中，总是存在着尺寸间的联系，这些联系的尺寸按一定的顺序结成一个封闭的尺寸组，称为尺寸链。尺寸链具有两种特性：1)封闭性：组成尺寸链的若干个尺寸按一定顺序构成一个封闭的尺寸系统。2)相关性：尺寸链中某一尺寸的变化会影响其它尺寸的变化。4、简要说明齿轮的传动要求有哪些？答：1）传递运动的准确性2）传动的平稳性3）载荷分布均匀性4）齿侧间隙TDTd+0-+0.025+0.033+0.017Φ50mm四、综合题（每小题10分，共40分）得分评阅人1、相互配合的孔尺寸为φ500+0.025mm，轴尺寸为φ50+0.017+0.033mm，求最大间隙、最大过盈及配合公差，说明其配合类别及配合制，并绘出公差带图。解：1）绘制公差带图从图上可以看出：其配合类别为过渡配合。2）Xmax=Dmax−dmin=ES−ei=+0.008mmYmax=Dmin−dmax=EI−es=−0.033mmTf=Td+TD=0.41mm2、设有一孔轴配合，基本尺寸为40mm，要求配合过盈量为-0.076~-0.035mm，试确定基准制，孔、轴公差等级及配合类别。标准公差（μm）基本偏差（μm）2）确定孔轴的标准公差等级已知：Tf=|Ymax−Ymin|=|−0.076+0.035|=0.041mm查上表，确定孔轴的标准公差分别为：TD=IT7=0.025mmTd=IT6=0.016mm孔的基本偏差为下偏差EI=0,ES=+0.025mm偏差代号为H73）确定轴的基本偏差代号根据基孔制，由题意过盈配合，轴的基本偏差为下偏差。轴的基本偏差满足下列关系式ES−ei=Ymin=−0.035解得ei=+0.060mm查上表，确定轴的基...
