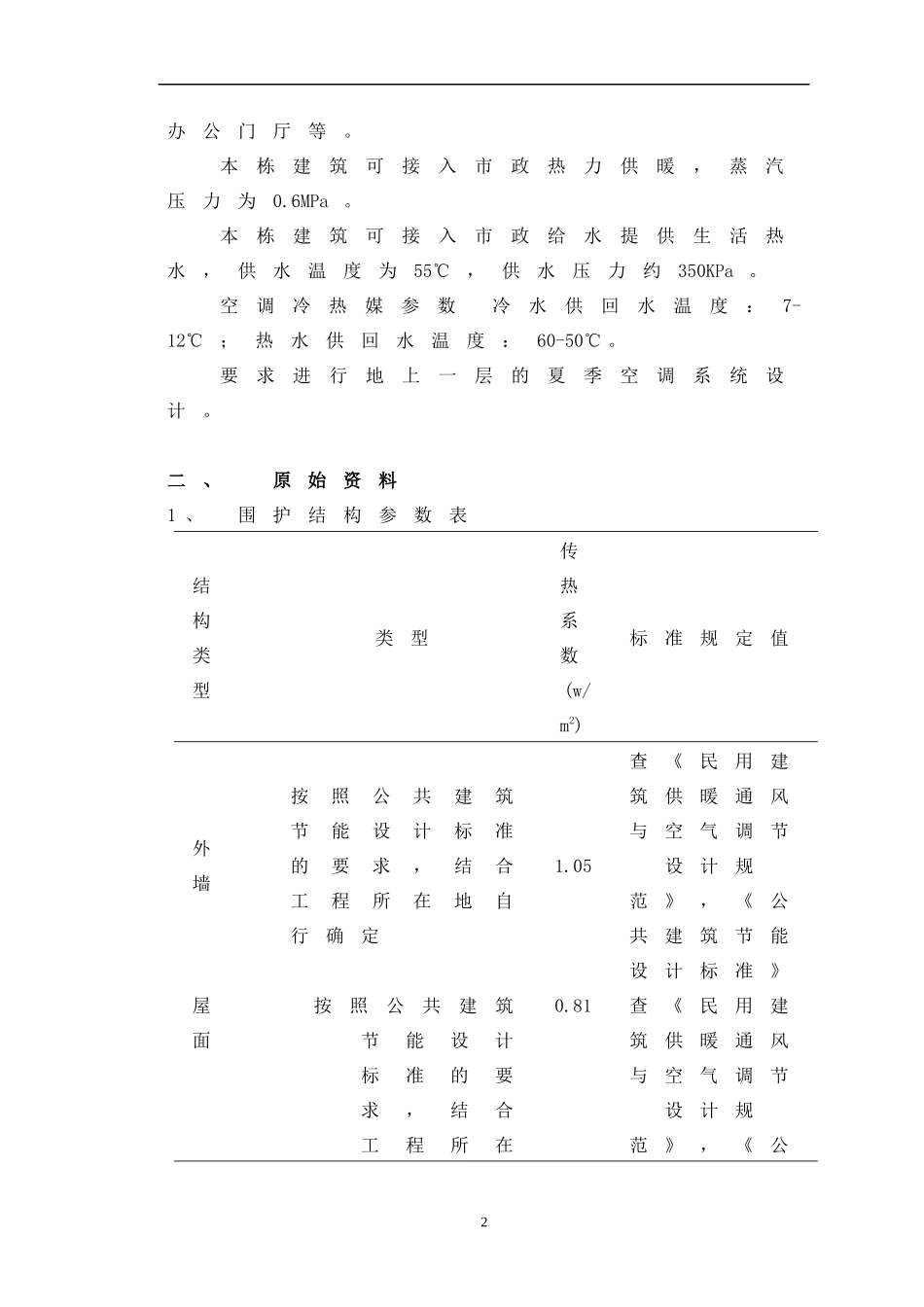

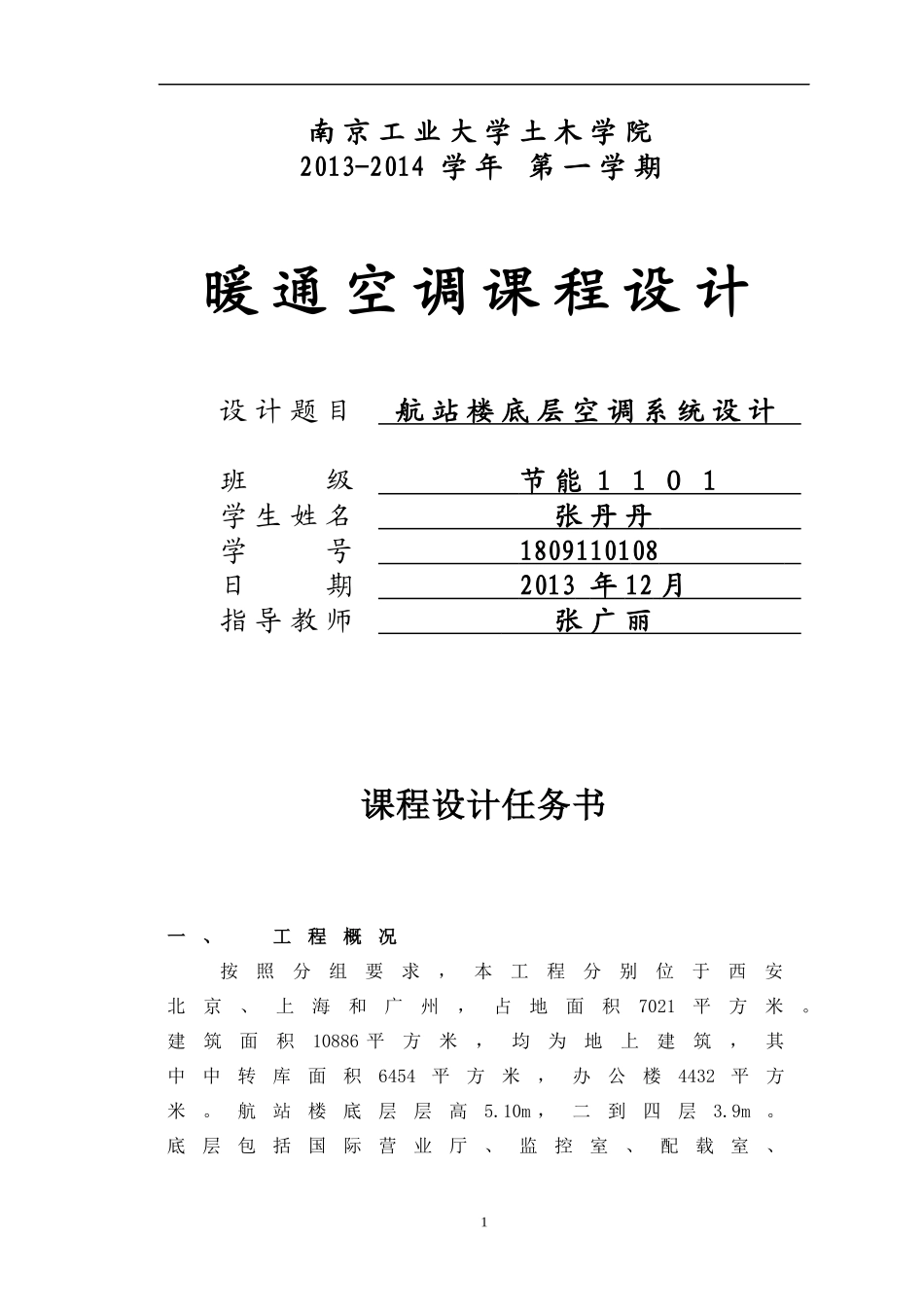

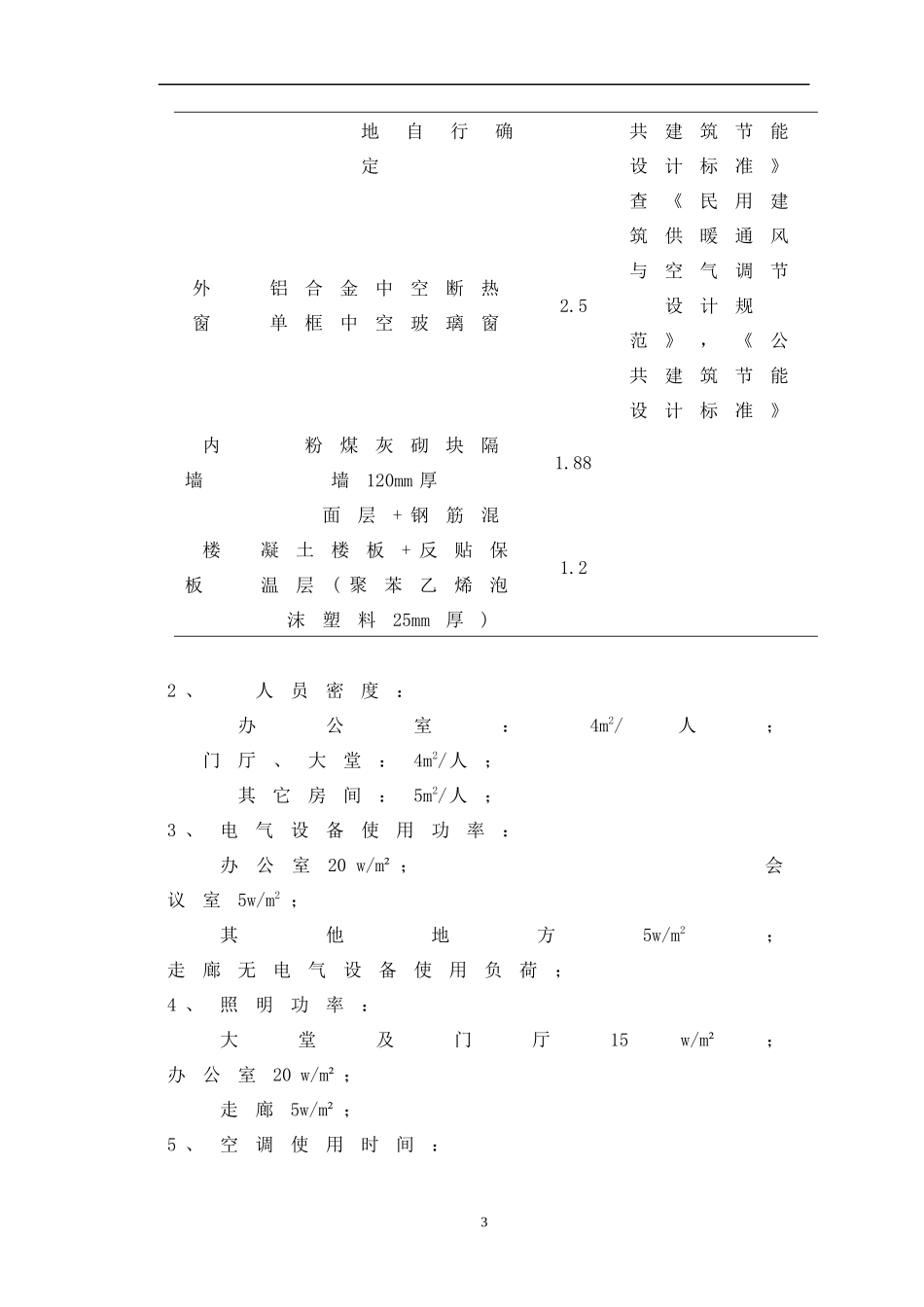

南京工业大学土木学院2013-2014学年第一学期暖通空调课程设计设计题目航站楼底层空调系统设计班级节能１１０１学生姓名张丹丹学号1809110108日期2013年12月指导教师张广丽课程设计任务书一、工程概况按照分组要求，本工程分别位于西安北京、上海和广州，占地面积7021平方米。建筑面积10886平方米，均为地上建筑，其中中转库面积6454平方米，办公楼4432平方米。航站楼底层层高5.10m，二到四层3.9m。底层包括国际营业厅、监控室、配载室、1办公门厅等。本栋建筑可接入市政热力供暖，蒸汽压力为0.6MPa。本栋建筑可接入市政给水提供生活热水，供水温度为55℃，供水压力约350KPa。空调冷热媒参数冷水供回水温度：7-12℃；热水供回水温度：60-50℃。要求进行地上一层的夏季空调系统设计。二、原始资料1、围护结构参数表结构类型类型传热系数(w/m2)标准规定值外墙按照公共建筑节能设计标准的要求，结合工程所在地自行确定1.05查《民用建筑供暖通风与空气调节设计规范》，《公共建筑节能设计标准》屋面按照公共建筑节能设计标准的要求，结合工程所在0.81查《民用建筑供暖通风与空气调节设计规范》，《公2地自行确定共建筑节能设计标准》外窗铝合金中空断热单框中空玻璃窗2.5查《民用建筑供暖通风与空气调节设计规范》，《公共建筑节能设计标准》内墙粉煤灰砌块隔墙120mm厚1.88楼板面层+钢筋混凝土楼板+反贴保温层(聚苯乙烯泡沫塑料25mm厚)1.22、人员密度：办公室：4m2/人；门厅、大堂：4m2/人；其它房间：5m2/人；3、电气设备使用功率：办公室20w/m²；会议室5w/m2；其他地方5w/m2；走廊无电气设备使用负荷；4、照明功率：大堂及门厅15w/m²；办公室20w/m²；走廊5w/m²；5、空调使用时间：3办公室：9:00～22：00营业性建筑使用时间：9:00～23：00三、设计依据1、民用建筑采暖通风与空气调节设计规范(GB50736-2012)；2、民用建筑热工设计规范(GB50176－93)；3、公共建筑节能设计标准(GB50189－2005)；四、制图依据1、建筑制图标准(GB/T50104—2001)2、房屋建筑制图统一标准(GB/T50001—2001)3、暖通空调制图标准（GB/T50114-2001）六、施工验收依据通风与空调工程施工质量验收规范(GB50243—2002)七、参考资料1、全国民用建筑工程设计技术措施（暖通空调.动力）建设部工程质量安全监督与行业发展司、中国建筑标准设计研究所2、赵荣义.空气调节（第四版）.中国建筑工业出版社3、电子工业部第十设计研究院.空气调节设计手册（第二版）.中国建筑工业出版社44、陆耀庆.实用供热空调设计手册（第二版）.中国建筑工业出版社第一章原始资料1.1建筑物概况本设计对象为广州一航站楼，该建筑为综合性办公建筑，有国际营业厅、监控室、配载室、办公门厅等房间，对建筑室内的风速、温度、湿度要求较高，从而为人们提供舒适的工作生活环境。工程位于广州市，纬度为北纬23°，占地面积7021平方米。建筑面积10886平方米，均为地上建筑，其中中转库面积6454平方米，办公楼4432平方米。航站楼底层层高5.10m，二到四层3.9m。本工程空调设计的任务包括本楼的中央空调系统的设计及通风设计。本中央空调系统设计要求能够实现夏季供冷，并能满足人体的舒适性要求。1.2气象参数由[1]，查得气象参数为：夏季：夏季大气压：99.7kpa，夏季日平均干球温度：30.7℃，夏季平均日较差：9.2℃。夏季室外计算干球温度：34.2℃，夏季室外计算湿球温度：27.8℃，夏季室外平均风速：1.7m/s。室内设计参数：5参数夏季温度一般房间25大堂、过厅室内外温差≤10风速（v）（m/s）0.15≤v≤0.30相对湿度（%）40~65本设计室内计算参数如下：夏季：=25℃，=60%；1.3土建资料一．外墙与屋顶的选择结构类型类型传热系数(w/m2)标准规定值外墙加气混凝土砌块+水泥砂浆1.05查《民用建筑供暖通风与空气调节设计规范》，《公共建筑节能设计标准》外窗铝合金中空断热单框中空玻璃窗2.5查《民用建筑供暖通风与空气调节设计规范》，《公共建筑节能设6计标准》窗户类型为双层5mm厚普通玻璃，Cs=078，金属窗框，80%玻璃，双层窗，修正系数为1.2，活动百叶帘，Ci=0.60,有效面积系数Ca=0.75.三．照明与人员密度的确定房间的人员数目和灯光负荷的确定主...
