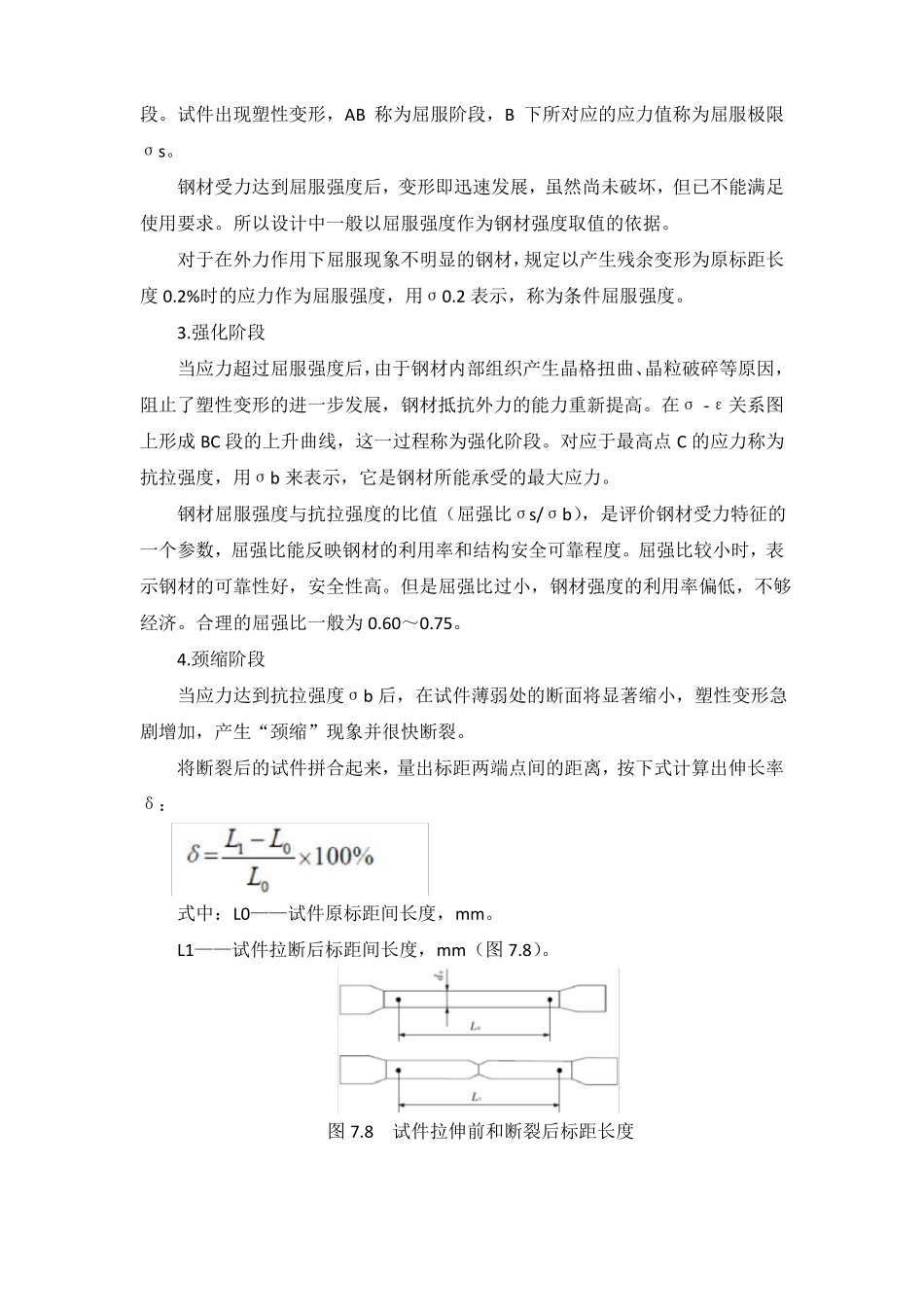

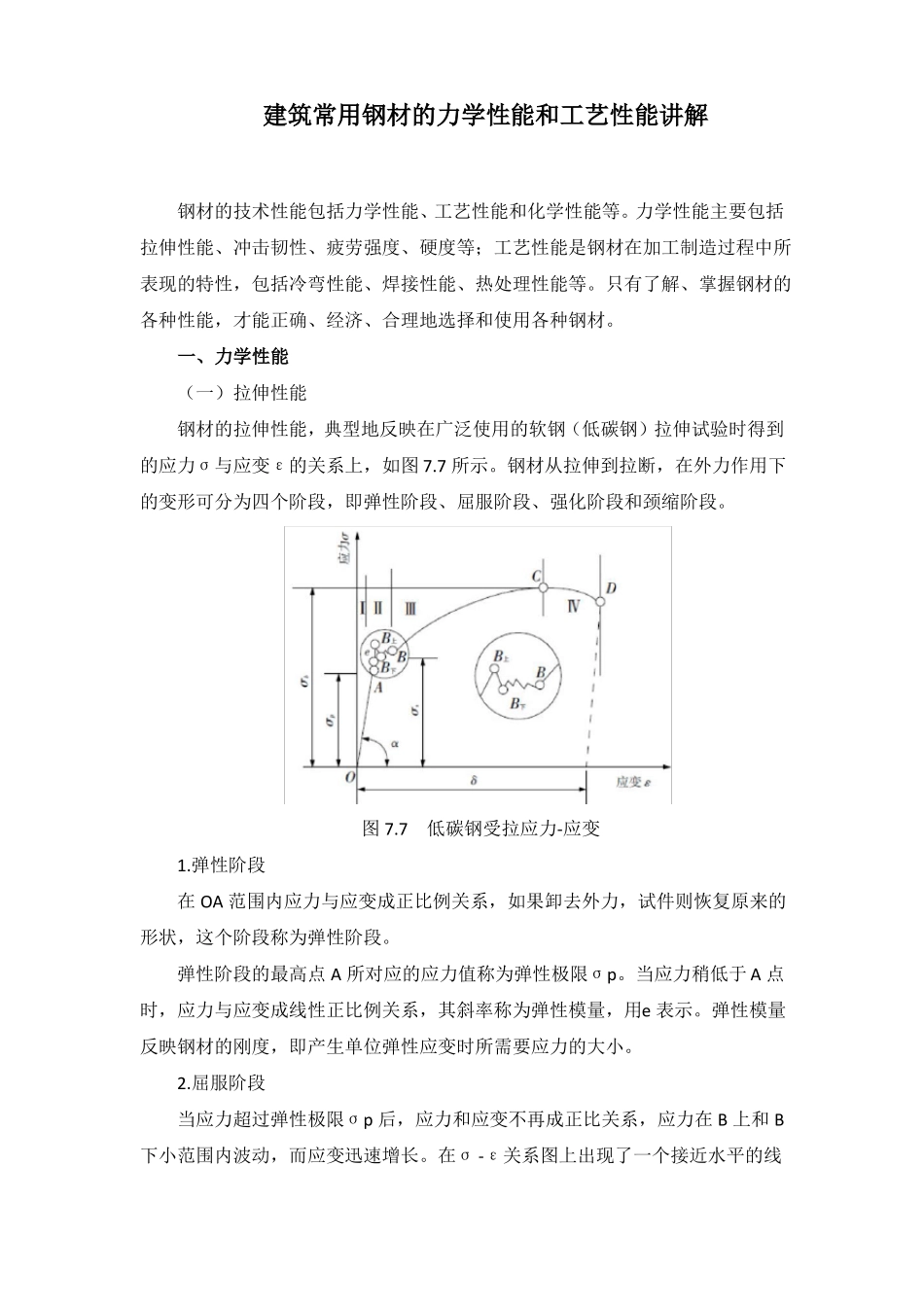

建筑常用钢材的力学性能和工艺性能讲解钢材的技术性能包括力学性能、工艺性能和化学性能等。力学性能主要包括拉伸性能、冲击韧性、疲劳强度、硬度等；工艺性能是钢材在加工制造过程中所表现的特性，包括冷弯性能、焊接性能、热处理性能等。只有了解、掌握钢材的各种性能，才能正确、经济、合理地选择和使用各种钢材。一、力学性能（一）拉伸性能钢材的拉伸性能，典型地反映在广泛使用的软钢（低碳钢）拉伸试验时得到的应力σ与应变ε的关系上，如图7.7所示。钢材从拉伸到拉断，在外力作用下的变形可分为四个阶段，即弹性阶段、屈服阶段、强化阶段和颈缩阶段。图7.7低碳钢受拉应力-应变1.弹性阶段在OA范围内应力与应变成正比例关系，如果卸去外力，试件则恢复原来的形状，这个阶段称为弹性阶段。弹性阶段的最高点A所对应的应力值称为弹性极限σp。当应力稍低于A点时，应力与应变成线性正比例关系，其斜率称为弹性模量，用e表示。弹性模量反映钢材的刚度，即产生单位弹性应变时所需要应力的大小。2.屈服阶段当应力超过弹性极限σp后，应力和应变不再成正比关系，应力在B上和B下小范围内波动，而应变迅速增长。在σ-ε关系图上出现了一个接近水平的线段。试件出现塑性变形，AB称为屈服阶段，B下所对应的应力值称为屈服极限σs。钢材受力达到屈服强度后，变形即迅速发展，虽然尚未破坏，但已不能满足使用要求。所以设计中一般以屈服强度作为钢材强度取值的依据。对于在外力作用下屈服现象不明显的钢材，规定以产生残余变形为原标距长度0.2%时的应力作为屈服强度，用σ0.2表示，称为条件屈服强度。3.强化阶段当应力超过屈服强度后，由于钢材内部组织产生晶格扭曲、晶粒破碎等原因，阻止了塑性变形的进一步发展，钢材抵抗外力的能力重新提高。在σ-ε关系图上形成BC段的上升曲线，这一过程称为强化阶段。对应于最高点C的应力称为抗拉强度，用σb来表示，它是钢材所能承受的最大应力。钢材屈服强度与抗拉强度的比值（屈强比σs/σb），是评价钢材受力特征的一个参数，屈强比能反映钢材的利用率和结构安全可靠程度。屈强比较小时，表示钢材的可靠性好，安全性高。但是屈强比过小，钢材强度的利用率偏低，不够经济。合理的屈强比一般为0.60～0.75。4.颈缩阶段当应力达到抗拉强度σb后，在试件薄弱处的断面将显著缩小，塑性变形急剧增加，产生“颈缩”现象并很快断裂。将断裂后的试件拼合起来，量出标距两端点间的距离，按下式计算出伸长率δ：式中：L0——试件原标距间长度，mm。L1——试件拉断后标距间长度，mm（图7.8）。图7.8试件拉伸前和断裂后标距长度伸长率是衡量钢材塑性的重要指标，其值越大说明钢材的塑性越好。塑性变形能力强，可使应力重新分布，避免应力集中，结构的安全性增大。塑性变形在试件标距内的分布是不均匀的，颈缩处的变形最大，离颈缩部位越远其变形越小。所以，原始标距与直径之比越小，则颈缩处伸长值在整个伸长值中的比重越大，计算出来的δ值就越大。标距的大小影响伸长率的计算结果，通常以L5和L10分别表示L0=5d0和L0=10d0的伸长率。对于同一种钢材，其L5大于L10。某些线材的标距用L0=100mm，伸长率用L100表示。（二）冲击韧性钢材抵抗冲击荷载作用而不被破坏的能力称为冲击韧性。用于重要结构的钢材，特别是承受冲击振动荷载的结构所使用的钢材，必须保证冲击韧性。钢材的冲击韧性用标准试件在做冲击试验时，每平方厘米所吸收的冲击断裂功（J/cm2）表示，其符号为αk。试验时将试件放置在固定支座上，然后以摆锤冲击试件刻槽的背面，使试件承受冲击弯曲而断裂。显然，αk值越大，钢材的冲击韧性越好，其原理如图7.9所示。图7.9钢材冲击韧性试验示意（单位：mm）影响钢材冲击韧性的因素很多，当钢材内硫、磷的含量高时，存在化学偏析，含有非金属夹杂物及焊接形成的微裂缝时，钢材的冲击韧性都会显著降低。环境温度对钢材的冲击韧性影响很大。试验证明，冲击韧性随温度的降低而下降，开始时下降缓慢，当达到一定温度范围时，突然下降很多而呈脆性，这种性质称为钢材的冷脆性。这时的温度称为脆性临界温度，其数值越低，钢材的低温冲击韧性越好。所以，在负温下...
