调节器和调节系统的调节课件VIP免费

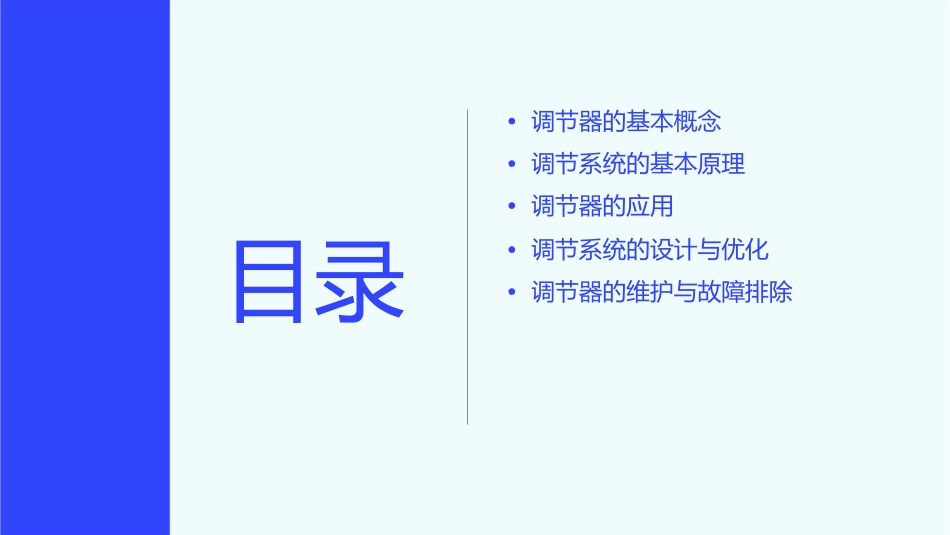

•调节器的基本概念•调节系统的基本原理•调节器的应用•调节系统的设计与优化•调节器的维护与故障排除目录调节器的基本概念调节器的定义与作用调节器的定义调节器是一种能够根据输入信号的变化自动调整输出信号的装置，以使输出信号保持恒定的状态或按照设定的规律变化。调节器的作用调节器在各种工业系统和设备中起到至关重要的作用，它能够自动地控制和调整系统的参数，以实现系统的稳定运行、优化性能和满足特定的工艺要求。调节器的分类与特点模拟调节器和数字调节器根据处理信号的方式不同，调节器可以分为模拟调节器和数字调节器。模拟调节器采用连续的电信号处理方式，而数字调节器则采用离散的数字信号处理方式。比例、积分和微分调节器根据控制规律的不同，调节器可以分为比例、积分和微分调节器。比例调节器能够快速响应输入信号的变化，但容易产生静态误差；积分调节器可以消除静态误差，但响应速度较慢；微分调节器则能够预测输入信号的变化趋势，提前调整输出信号。手动和自动调节器根据操作方式的不同，调节器可以分为手动和自动调节器。手动调节器需要人工操作和设定参数，而自动调节器则能够根据输入信号的变化自动调整参数。调节器的工作原理输入与输出关系01调节器的输入信号可以是模拟信号或数字信号，输出信号也可以是模拟信号或数字信号。输入信号的变化会引起输出信号的变化，以实现对系统的控制和调整。控制规律的实现02调节器通过内部的电路或程序实现控制规律，如比例、积分和微分控制。这些控制规律可以通过各种电子元件、集成电路和计算机程序来实现。反馈机制03调节器通常采用负反馈机制，即将输出信号反馈到输入端，与原始输入信号进行比较，根据比较结果调整输出信号。这种反馈机制能够提高系统的稳定性和精度。调节系统的基本原理调节系统的组成与功能调节系统由传感器、调节器和执行器三部分组成。传感器负责检测被调参数，调节器根据传感器信号和设定值进行比较和计算，输出控制信号给执行器，执行器则根据控制信号对被调参数进行调节。调节系统的功能主要包括：自动检测、自动控制、自动调节和自动保护等，能够实现生产过程的自动化和智能化控制，提高生产效率和产品质量。调节系统的稳定性分析稳定性是调节系统的重要性能指标之一，指系统在受到扰动后能否恢复到原始平衡状态的能力。稳定性分析的方法主要包括：时域分析法和频域分析法。时域分析法通过分析系统的动态响应曲线来判断稳定性，频域分析法则通过分析系统的频率特性来判断稳定性。调节系统的动态特性动态特性指调节系统在动态过程中表现出的特性，包括过渡过程和动态响应。过渡过程指系统从一个稳态过渡到另一个稳态的过程，包括超调和振荡等；动态响应指系统对输入信号的响应速度和准确性，包括上升时间、峰值时间、调节时间和超调量等参数。VS调节器的应用温度调节器总结词温度调节器是用于控制温度的设备，通过感测温度变化并自动调节热量流量来维持恒定的温度。详细描述温度调节器通常由传感器、设定装置和执行器组成。传感器感测温度变化，并将信号传递给设定装置，设定装置根据设定的温度与实际温度的差异来调节执行器的动作，以改变热量流量，从而维持温度恒定。压力调节器总结词压力调节器是用于控制压力的设备，通过感测压力变化并自动调节流体流量或压力来维持恒定的压力。详细描述压力调节器通常由传感器、设定装置和执行器组成。传感器感测压力变化，并将信号传递给设定装置，设定装置根据设定的压力与实际压力的差异来调节执行器的动作，以改变流体流量或压力，从而维持压力恒定。流量调节器总结词流量调节器是用于控制流体流量的设备，通过感测流量变化并自动调节阀门开度或泵速来维持恒定的流量。详细描述流量调节器通常由传感器、设定装置和执行器组成。传感器感测流量变化，并将信号传递给设定装置，设定装置根据设定的流量与实际流量的差异来调节执行器的动作，以改变阀门开度或泵速，从而维持流量恒定。液位调节器要点一要点二总结词详细描述液位调节器是用于控制液体液位的设备，通过感测液位变化并自动调节进液或出液流量来维持恒定的液位。液位调节器通常...
