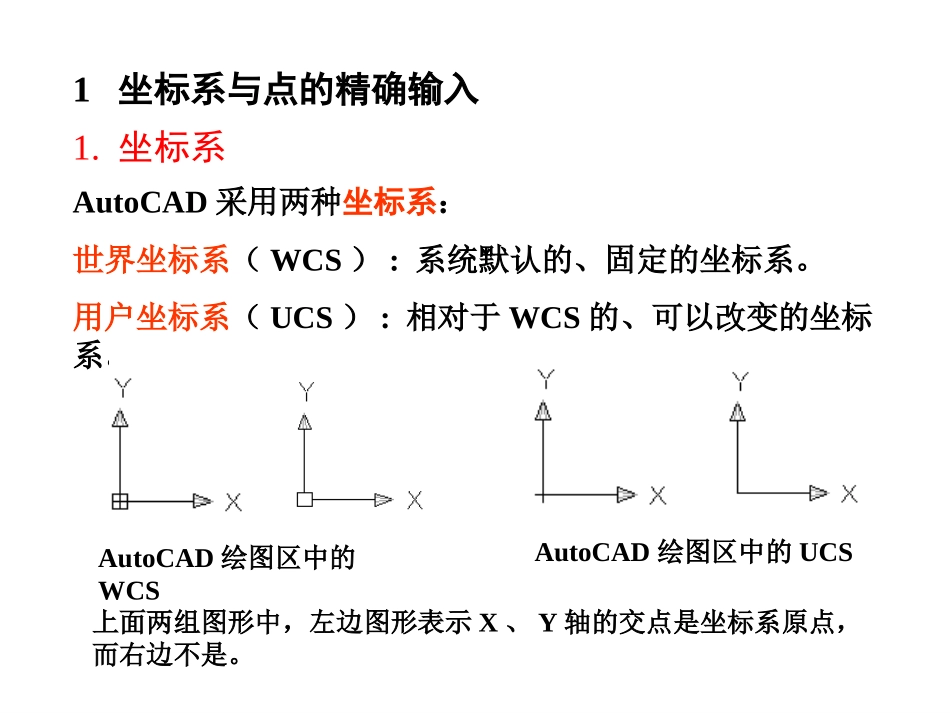

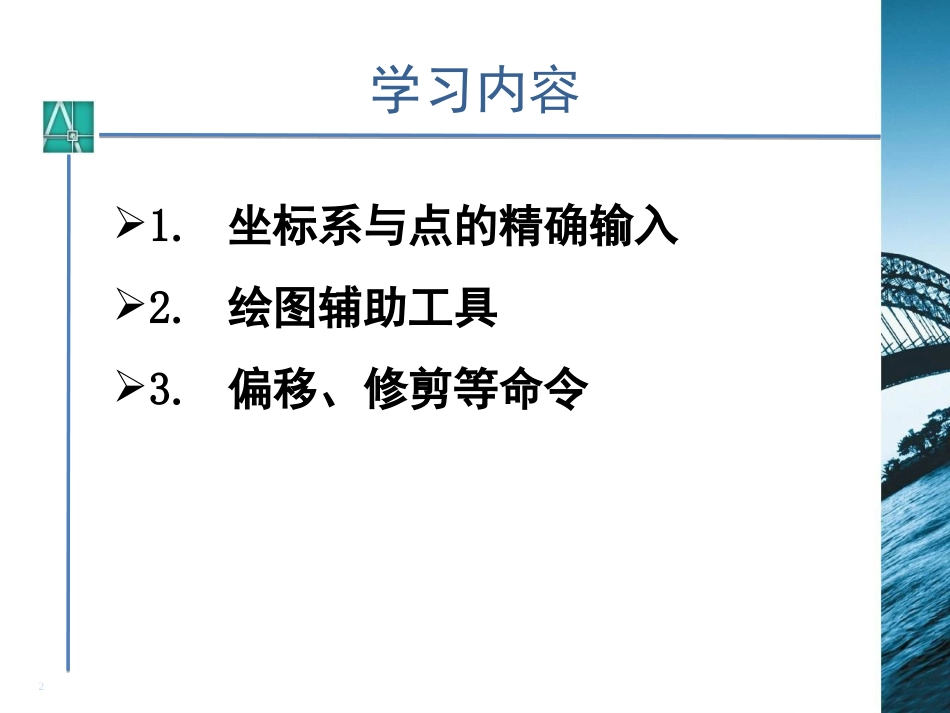

1黄许职中周久华第二讲AutoCAD坐标输入2学习内容1.坐标系与点的精确输入2.绘图辅助工具3.偏移、修剪等命令1.坐标系AutoCAD采用两种坐标系：世界坐标系（WCS）:系统默认的、固定的坐标系。用户坐标系（UCS）:相对于WCS的、可以改变的坐标系。AutoCAD绘图区中的WCSAutoCAD绘图区中的UCS1坐标系与点的精确输入上面两组图形中，左边图形表示X、Y轴的交点是坐标系原点，而右边不是。快速找到世界坐标系（WCS）原点的方法：打开“正交”模式；启动直线命令，输入端点坐标（0，0），回车；当命令行提示输入下一点时，用鼠标左键在绘图区任意位置单击，顺着画出的水平线或垂直线的方向，便可很快找到坐标原点。在命令行提示下，通过键盘输入点的直角坐标的方法:2.点的精确输入(1)直角坐标输入：用点的x、y直角坐标值表示的点坐标。◆绝对坐标输入法格式：x，y[，z]如200，120表示相对于当前坐标原点的坐标值。◆相对坐标输入法格式：@Δx，Δy[，Δz]如@100，80表示相对于上一点的坐标值。在AutoCAD2006中，点的精确输入有绝对直角坐标输入、相对直角坐标输入、绝对极坐标输入和相对极坐标输入4种方法。课堂练习1：写出下图P1、P2点的绝对直角坐标及P2点的相对直角坐标。答案：绝对直角坐标：P1：20，10P2：60，40相对直角坐标：P2：@40，30课堂练习2：写出下图P1、P2、P3点的绝对直角坐标及P2、P3点的相对直角坐标。答案：绝对直角坐标：P1：20，0P2：20，20P3：60，50相对直角坐标：P2：@0，20P3：@40，30（2）极坐标输入用该点到原点连线的长度和该连线与X轴正方向的夹角表示该点的位置。只能用来表示二维点的坐标。其中长度表示该点到极点（WCS坐标原点）的距离，角度为该点至极点的连线与极轴（x轴）正向的夹角。◆绝对极坐标格式：长度<夹角如200<50在命令行提示下，通过键盘输入极坐标的方法：◆相对极坐标格式：@长度<夹角如@150<30其中长度表示该点到上一点的距离，角度为该点与上一点的连线与x轴正向的夹角。课堂练习3：写出右图P1点、P2点的绝对极坐标及P2、P3、P4点的相对极坐标。答案：绝对极坐标：P1：30<0P2：30<90相对极坐标：P2：@85<135P3：@40<49P4：@113<-22课堂练习4：用极坐标输入法画出下图。◆直接距离输入法直接距离输入法属于极坐标输入法的一种，是在要指定下一点时，先将光标移向下一点的方向，再输入线长。课堂练习5：用直接距离输入法画右图。课堂练习6：用直接距离输入法绘制一条任意起点、任意方向、长度120的斜线。①启动直线命令；②用任一方法确定线段的起点。③用鼠标引导直线的方向,用键盘输入直线的长度120，回车。④回车，结束命令。注意：①绝对坐标的基准点都是世界坐标系(WCS)的坐标原点，而相对坐标的基准点都是上一点。②坐标值输入后必须回车，计算机才开始执行。（3）动态数据输入打开动态输入的方法：①工具/草图设置/动态输入②单击状态栏“动态输入”按钮“草图设置”对话框打开系统的动态输入功能后，即可在屏幕上动态地输入某些参数。在输入点时，首先在一个工具栏中输入长度（如84.1623），然后按[Tab]键切换到下一个工具栏输入角度（228）。指针输入标注输入动态输入方法包括：2绘图辅助工具（状态栏的10个按扭）（1）捕捉模式（常态关闭）功能：设定光标移动的间距，使其按照用户定义的间距移动。当“捕捉”模式打开时，光标只能捕捉到栅格的交点。（2）栅格显示（常态关闭）功能：栅格是一种可见位置的参考图标，是由许多可见但不能打印的小点构成的网格。使用栅格类似于在图形下放置一张坐标纸，给用户一个直观的相对尺寸的概念。不打印栅格。绘图辅助工具（3）正交模式（需要时打开，不用时关闭）功能：限制鼠标只能在两个方向上拾取点，即打开正交模式以后，只能画水平线、垂直线。（4）极轴追踪（需要时打开，不用时关闭）功能：“极轴追踪”可以用指定的角度画直线。课堂练习7：①用“动态输入法”画下图；②用“极轴追踪”画下图；绘图辅助工具（5）对象捕捉（需要时打开，不用时关闭）功能：精确捕捉图形中某些特殊的几何点，如端点、中点、圆心、切点等。（6）对象捕捉追踪（需要时打开，不用时关闭）功能：根据捕捉...
