《机械基础》课程期末考试试卷(内附答案) VIP免费

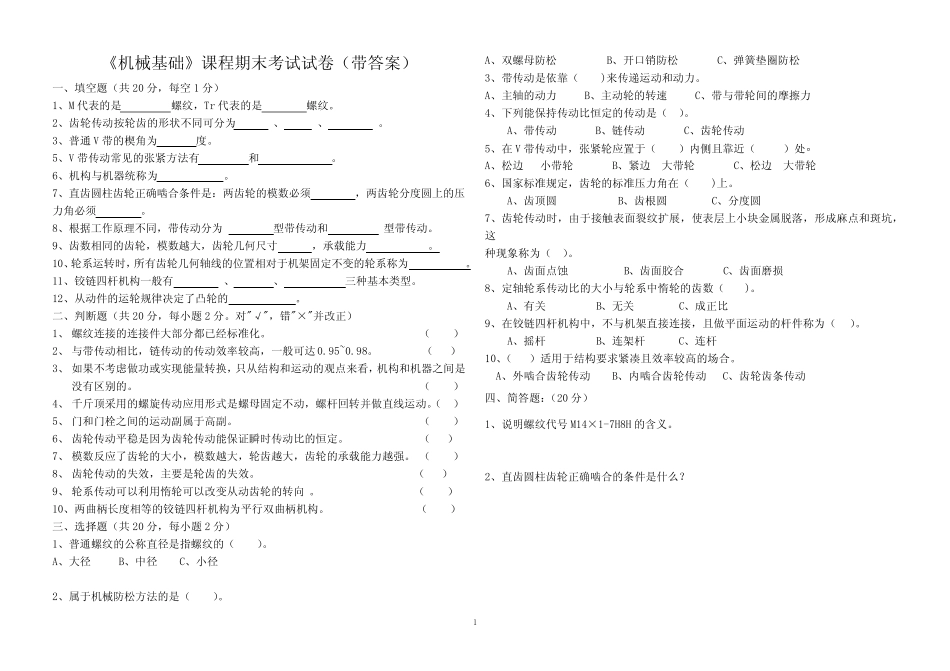

1《机械基础》课程期末考试试卷（带答案）一、填空题（共20分，每空1分）1、M代表的是螺纹，Tr代表的是螺纹。2、齿轮传动按轮齿的形状不同可分为、、。3、普通V带的楔角为度。5、V带传动常见的张紧方法有和。6、机构与机器统称为。7、直齿圆柱齿轮正确啮合条件是：两齿轮的模数必须，两齿轮分度圆上的压力角必须。8、根据工作原理不同，带传动分为型带传动和型带传动。9、齿数相同的齿轮，模数越大，齿轮几何尺寸，承载能力。10、轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为。11、铰链四杆机构一般有、、三种基本类型。12、从动件的运轮规律决定了凸轮的。二、判断题（共20分，每小题2分。对"√"，错"×"并改正）1、螺纹连接的连接件大部分都已经标准化。（）2、与带传动相比，链传动的传动效率较高，一般可达0.95~0.98。（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点来看，机构和机器之间是没有区别的。（）4、千斤顶采用的螺旋传动应用形式是螺母固定不动，螺杆回转并做直线运动。（）5、门和门栓之间的运动副属于高副。（）6、齿轮传动平稳是因为齿轮传动能保证瞬时传动比的恒定。（）7、模数反应了齿轮的大小，模数越大，轮齿越大，齿轮的承载能力越强。（）8、齿轮传动的失效，主要是轮齿的失效。（）9、轮系传动可以利用惰轮可以改变从动齿轮的转向。（）10、两曲柄长度相等的铰链四杆机构为平行双曲柄机构。（）三、选择题（共20分，每小题2分）1、普通螺纹的公称直径是指螺纹的（）。A、大径B、中径C、小径2、属于机械防松方法的是（）。A、双螺母防松B、开口销防松C、弹簧垫圈防松3、带传动是依靠（)来传递运动和动力。A、主轴的动力B、主动轮的转速C、带与带轮间的摩擦力4、下列能保持传动比恒定的传动是（）。A、带传动B、链传动C、齿轮传动5、在V带传动中，张紧轮应置于（）内侧且靠近（）处。A、松边小带轮B、紧边大带轮C、松边大带轮6、国家标准规定，齿轮的标准压力角在（)上。A、齿顶圆B、齿根圆C、分度圆7、齿轮传动时，由于接触表面裂纹扩展，使表层上小块金属脱落，形成麻点和斑坑，这种现象称为（）。A、齿面点蚀B、齿面胶合C、齿面磨损8、定轴轮系传动比的大小与轮系中惰轮的齿数（)。A、有关B、无关C、成正比9、在铰链四杆机构中，不与机架直接连接，且做平面运动的杆件称为（）。A、摇杆B、连架杆C、连杆10、（）适用于结构要求紧凑且效率较高的场合。A、外啮合齿轮传动B、内啮合齿轮传动C、齿轮齿条传动四、简答题：（20分）1、说明螺纹代号M14×1-7H8H的含义。2、直齿圆柱齿轮正确啮合的条件是什么？2五、计算题：（20分）1、图示轮系中，已知n1=1440r/min,各齿轮的齿数分别为Z1=Z4=Z5,Z2=36,Z3=30,Z6=20,Z7=75。求：（1）轮系中哪一个齿轮是惰轮？（2）传动比i17为多少？（3）用箭头在图上标出各齿轮的回转方向。2、铰链四杆机构中，AB=25cm，CD=40cm，AD=15cm，杆件BC的调节范围为10~50cm，AD杆为机架，BC杆为连杆，欲使该铰链丝杆机构成为双曲柄机构，则BC杆件的取值范围应使多少？（10分）3答案一、填空题（共20分，每空1分）1、M代表的是普通螺纹，Tr代表的是梯形螺纹。2、齿轮传动按轮齿的形状不同可分为直齿、斜齿、人字齿。3、普通V带的楔角为40度。5、V带传动常见的张紧方法有调整中心距和使用张紧轮。6、机构与机器统称为机械。7、直齿圆柱齿轮正确啮合条件是：两齿轮的模数必须相同，两齿轮分度圆上的压力角必须相等。8、根据工作原理不同，带传动分为摩擦型带传动和啮合型带传动。9、齿数相同的齿轮，模数越大，齿轮几何尺寸越大，承载能力越强。10、轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为定轴轮系。11、铰链四杆机构一般有曲柄摇杆机构、双摇杆机构、双曲柄机构三种基本类型。12、从动件的运轮规律决定了凸轮的轮廓形状。二、判断题（共20分，每小题2分。对"√"，错"×"并改正）10、螺纹连接的连接件大部分都已经标准化。（V）11、与带传动相比，链传动的传动效率较高，一般可达0.95~0.98。（V）12、如果不考虑做功或实现能量转换，只从结构和运动的观点来看，机构和机器之间...
